Статика убивает ЭБУ: собираем антистатический стол для ремонта автомобильной электроники
В 2023 году международная ESD Association опубликовала данные:
совокупные потери электронной промышленности от неконтролируемых электростатических разрядов превышают 5 миллиардов долларов ежегодно.
Из них 33 процента отказов приходятся на
Причина не в пайке. Причина в том, что вы коснулись микросхемы пальцем без заземления три недели назад. Разряд в 250 вольт — смертельный для КМОП-логики — человек не ощущает. Ни покалывания, ни щелчка. Для справки:
ходьба по бетонному полу гаража в обычной обуви накапливает на теле от 3 000 до 35 000 вольт. Вы вносите этот потенциал на рабочее место каждое утро, даже не подозревая.
Антистатический стол для ремонта автомобильной электроники нужен не для галочки. Он нужен, чтобы отремонтированный блок не возвращался.
Откуда берется заряд и почему вы о нем не знаете
Статическое электричество в гараже — не редкость, а норма. Бетонный пол, синтетическая одежда, пластиковые ящики для инструмента, пенопластовые упаковки — все это генераторы заряда. Человеческое тело в такой среде работает как конденсатор емкостью 100–200 пФ. При напряжении 10 000 вольт накопленная энергия составляет 5–10 миллиджоулей. Микросхеме в корпусе SOIC-8 для разрушения достаточно 0,002 миллиджоуля.
Производители микроконтроллеров — Infineon, NXP, STMicroelectronics — в спецификациях на каждый чип прописывают класс чувствительности к ESD по модели HBM (Human Body Model). Большинство чипов автомобильных ЭБУ относятся к классу 1A: разрушающее напряжение от 250 до 500 вольт. Вы не чувствуете разряд ниже 3 000 вольт. Микросхема выходит из строя при 250. Зазор — в 12 раз.
Что именно требует стандарт
С 2019 года в России действует ГОСТ IEC 61340-5-1-2019. Он устанавливает три параметра для рабочего места с ESD-защитой:
Сопротивление точки заземления относительно общей шины:
не более 1 Ом.
Сопротивление рабочей поверхности относительно точки заземления:
от 7,5×10⁵ до 1×10⁹ Ом.
Сопротивление цепочки «человек–браслет–точка заземления»:
не более 3,5×10⁷ Ом.
Эти значения — не рекомендация. Превышение любого из трех параметров означает, что заряд не уходит с поверхности и с тела оператора за расчетное время. Он остается на контактной площадке микросхемы и ждет прикосновения паяльника или щупа.

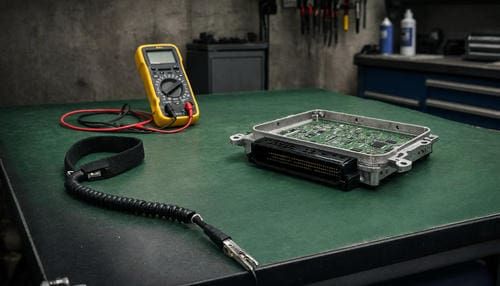

Из чего сделать поверхность
Поверхность антистатического стола — не диэлектрик и не проводник. Это статически рассеивающий материал с поверхностным сопротивлением в диапазоне 1×10⁴–1×10⁹ Ом. Три варианта:
Антистатический резиновый коврик:
двухслойный. Верх — рассеивающая резина зеленого или синего цвета, 1×10⁶–1×10⁹ Ом. Низ — токопроводящая черная резина, 1×10³–1×10⁵ Ом. Укладывается на любое ровное основание. Подключается к заземлению через кнопочный коннектор 10 мм. Цена — 2 000–5 000 рублей. Срок службы — 3–5 лет.
Антистатический ламинат HPL:
слоистый пластик с углеродным наполнителем. 1×10⁴–1×10⁸ Ом. Устойчив к флюсам, растворителям, истиранию. Применяется в заводских столах. Ресурс — от 10 лет.
Металлическая столешница с токопроводящим покрытием:
стальной лист от 1,5 мм, окрашенный токопроводящей порошковой краской. Выдерживает ударные нагрузки. Подходит, если на одном столе выполняются и слесарные, и электронные работы.
Запрещено:
подключать два ESD-устройства к одной точке заземления последовательно. ГОСТ IEC 61340-5-1-2019, раздел 5.3.2, предписывает отдельный проводник от каждого элемента к общей шине.

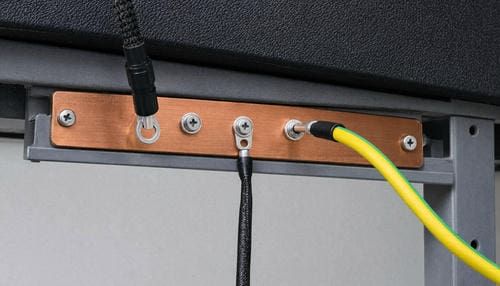

Схема заземления: четыре точки
Каждый элемент заземляется собственным медным проводником на общую шину. Четыре точки подключения:
Первая:
антистатический коврик или столешница — через кнопочный коннектор, провод 1,5 мм², наконечник «кольцо» под винт М4.
Вторая:
браслет оператора — через встроенный резистор 1 МОм. Резистор ограничивает ток через тело при случайном касании цепи под напряжением. Без него браслет превращается в опасный проводник.
Третья:
металлический каркас стола — провод 2,5 мм². Обязательно для столов со стальной рамой.
Четвертая:
медная шина сечением 25×3 мм, закрепленная на изолирующих стойках под столешницей, соединяется с контуром заземления здания проводом 4 мм².
Если в гараже нет штатного контура заземления — а в большинстве кооперативных гаражей его нет — потребуется автономный заземлитель. Конструкция:
три стальных уголка 50×50×5 мм длиной 2 метра, заглубленные вертикально в грунт снаружи гаража на расстоянии 1,5–2 метра друг от друга, соединенные сваркой стальной полосой 40×4 мм. Сопротивление растеканию — не более 10 Ом. Использовать водопровод или трубы отопления как заземлитель запрещено ПУЭ, пункт 1.7.123.
Свет: цифры вместо ощущений
При ремонте ЭБУ вы работаете с компонентами, шаг выводов которых составляет 0,3–0,5 миллиметра — корпуса QFP, QFN, мелкие SMD-резисторы типоразмера 0402. СП 52.13330.2016 требует для работ высшей точности освещенность от 1 000 люкс в рабочей зоне. Обычная лампа под потолком гаража дает 100–200 люкс. Разница — в 5–10 раз.
Исследователи из Университета Шеффилда (Lighting Research & Technology, том 54, выпуск 3, 2022) зафиксировали:
повышение индекса цветопередачи CRI с 80 до 95 увеличивает точность обнаружения дефектов паяных соединений на 23 процента. При CRI ниже 80 маркировка SMD-компонентов и состояние флюса на плате оцениваются с систематическими ошибками.
Параметры светильника:
Тип:
светодиодный, CRI не ниже 90.
Цветовая температура:
4 000–5 500 К, нейтральный или холодный белый. Теплый свет ниже 3 500 К искажает цвет маркировки резисторов.
Конструкция:
шарнирно-рычажный кронштейн, вылет стрелы от 800 мм. Фиксирует световой поток точно над платой, исключая тени от рук и паяльника.
Опционально:
линзовая лупа с кольцевой светодиодной подсветкой, увеличение 5–10 крат, на отдельном кронштейне.

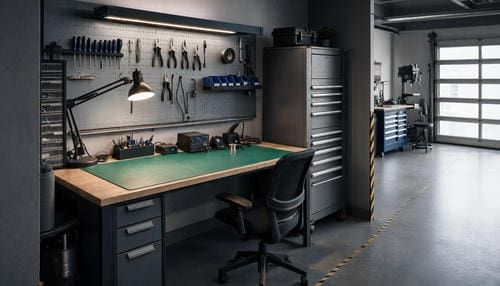

Где хранить инструмент в ESD-зоне
Стол — половина дела. Вторая половина — пространство вокруг него. В стандартном гараже на одних квадратных метрах coexist сварка, болгарка, компрессор. Пыль, влажность, пластиковая тара. Три правила зонирования:
Первое:
пол перед столом застилается антистатическим ковриком размером от 600×900 мм. Полноценное решение — токопроводящий линолеум в радиусе 1,5 метра от стола, заземленный на общую шину. Синтетические напольные покрытия из зоны убираются.
Второе:
антистатические аксессуары размещаются в пределах вытянутой руки. Браслеты — на крючке сбоку. Антистатические пакеты для плат — в выдвижном ящике. Щетка и спрей — в настенном органайзере. Здесь система хранения инструментадает реальный выигрыш: каждый предмет на своем месте, поверхность стола свободна для платы.
Третье:
стул оператора — с хлопчатобумажной обивкой или токопроводящей нитью. Никакой синтетики. Влажность воздуха — 40–60 процентов, поддерживается увлажнителем. При падении влажности с 60 до 20 процентов потенциал заряда на теле возрастает в 3–4 раза. Сухой зимний воздух в отапливаемом гараже — идеальная среда для накопления статики.
Заводской стол или самостоятельная сборка
Заводской ESD-стол:
стальная рама из профиля 40×40 мм с токопроводящим порошковым покрытием, столешница из HPL-ламината толщиной 30–40 мм, встроенная шина заземления, перфорированная панель для оснастки, регулируемые опоры. Цена — от 25 000 до 80 000 рублей. Плюс: сертификат соответствия ГОСТ, протокол замеров сопротивления, готовность к работе через час после доставки.
Самостоятельное решение:
рама из профильной трубы 40×40×2 мм на сварке или болтовых соединениях. Если сварки нет, можно
купить сварочный стол заводского изготовления — его каркас годится как основа для ESD-модернизации. Сверху — лист влагостойкой фанеры 18 мм, затем антистатический коврик с коннектором. Шина — медная полоса, 400 рублей за метр. Браслет — 300–800 рублей. Светильник — от 1 500 рублей. Итого: 6 000–15 000 рублей. В 3–5 раз дешевле заводского варианта при тех же параметрах защиты.
Для заказа рамы по собственным чертежам имеет смысл обратиться на производство металлоконструкций в Оренбурге
. Местный цех изготовит каркас за 3–5 рабочих дней. Москва с доставкой выйдет и дольше, и дороже.
Семь условий рабочего места
Рабочее место для ремонта ЭБУ собрано правильно, если соблюдены все пункты:
1.
Сопротивление поверхности стола — от 1×10⁶ до 1×10⁹ Ом, заземление на выделенную шину.
2.
Шина соединена с заземляющим контуром или автономным заземлителем по нормам ПУЭ.
3.
Оператор заземлен через браслет с резистором 1 МОм, подключенный к отдельной точке шины.
4.
Освещенность рабочей зоны — от 1 000 люкс, CRI источника — от 90.
5.
Относительная влажность в помещении — 40–60 процентов.
6.
В радиусе 1,5 метра от стола нет синтетических материалов, накапливающих заряд.
7.
Антистатический инструмент и оснастка — в пределах вытянутой руки, поверхность стола не загромождена.
Антистатический стол для ремонта автомобильной электроники собирается за субботу и воскресенье. Единственный критерий, по которому оценивается результат — блоки, которые не возвращаются по гарантии.
