В этой статье — о том, как правильно маркировать и хранить быстросъемные держатели для оснастки ЧПУ: цанговые патроны, оправки, переходные втулки. Разберём, почему поиск нужного патрона может занимать 12 минут вместо 40 секунд, как промышленные предприятия решают эту задачу и что из их опыта можно перенять в свой цех. Отдельное внимание — хранению оснастки для ЧПУ и конкретным решениям для складирования.
Один патрон — и 12 минут переналадки превращаются в полчаса
Оператор фрезерного центра встаёт от станка, подходит к верстаку, открывает ящик. Внутри — кучка цанговых патронов ER16, ER25, ER32, несколько переходных втулок, пара оправок с конусом BT40. Он перебирает их, переворачивает, ищет нужный диаметр зажима. Находит — не тот. Берёт следующий. Проверяет маркировку. Опять мимо.
Так выглядит переналадка на каждом втором предприятии, которое работает с 3–5 типоразмерами патронов. Оператор тратит 8–12 минут на поиск нужного элемента. А за смену бывает 4–6 переналадок. Считайте: это 40–70 минут чистого простоя только на то, чтобы найти патрон, который должен лежать на своём месте.
Исследование NIST (National Institute of Standards and Technology, 2021) показало: операторы станков с ЧПУ теряют до 18% рабочего времени на непроизводительные операции — визуальную идентификацию, сортировку, поиск нужного элемента. На вашем предприятии это может означать 3–4 часа простоя в день.
Цанговый патрон, оправка, переходная втулка — три элемента, которые решают скорость переналадки
Цанговый патрон — основной зажимной элемент. Гайка сжимает цангу, которая обхватывает хвостовик инструмента. Диапазон зажимаемых диаметров — от 1 мм до 42 мм, в зависимости от серии: ER11, ER16, ER25, ER32, ER40.
Оправка — переходный элемент между шпинделем и патроном. Она фиксирует положение инструмента с точностью до микрон. Оправки отличаются типом конуса (BT40, HSK63A, CAT40), длиной вылета и способом крепления.
Переходная втулка — промежуточное звено, если конус патрона не совпадает с конусом шпинделя. Без неё вы не сможете установить патрон с конусом BT30 в шпиндель HSK63A.
Система крепления инструмента в совокупности этих трёх элементов определяет, насколько быстро вы переключитесь с одной операции на другую. Но если каждый компонент хранится отдельно, без привязки к станку и операции — вы теряете то, ради чего купили быстросъёмный механизм.
Когда патрон ER25 на 6 мм отличается от ER25 на 8 мм только по весу
Заводская маркировка на цанговых патронах — минимальная. Тонкая гравировка, которая стирается через полгода эксплуатации. Через год вы уже не отличите ER25 6 мм от ER25 8 мм на глаз. А если в ящике лежит 15 патронов одного типоразмера с разным диаметром зажима — вы начнёте методом проб искать нужный.
Результат: потёртые посадочные поверхности, микроповреждения цанги, рост биения инструмента. Брак на выходе. Простои на повторную наладку.
Три способа маркировки — от простого к сложному
Первый способ — цветовой код. Наклейте или нанесите цветные метки на каждый держатель. Синий — ER16, красный — ER25, жёлтый — ER32. На оправках с конусом BT40 — зелёная метка. Оператор определяет типоразмер мгновенно, без поднесения к глазам. Затраты — 500 рублей на комплект наклеек и 30 минут на разметку.
Второй способ — буквенно-цифровая гравировка. Ручной гравер или маркиратор. На каждом патроне — обозначение: серия, диаметр зажима, допуск, дата ввода в эксплуатацию. Пример: «ER25-06-H7-03.25» — патрон серии ER25, зажим 6 мм, допуск H7, введён в эксплуатацию в марте 2025 года. Гравировка не стирается, не смывается, не отклеивается.
Третий способ — QR-коды. Для цехов с номенклатурой от 50 единиц оснастки. В коде зашифрована информация: тип, диапазон зажима, допуск, количество циклов использования, дата последней проверки. Сканер на рабочем месте считывает данные за секунду. Если у вас 3–5 станков и 100+ единиц оснастки — это единственный способ не потерять контроль над номенклатурой.
Комбинация цветового кодирования и буквенно-цифровой маркировки даёт лучший результат. Оператор определяет тип мгновенно, точную информацию получает при необходимости.
Хранение оснастки для ЧПУ: как организовать пространство в цеху
Панорамная панель с ячейками. Перфорированная панель на стене рядом со станком. В ячейки — пластиковые контейнеры с маркировкой. Каждый контейнер — под определённый типоразмер. Оператор видит всю номенклатуру цанговых патронов одним взглядом. Не открывает ящики, не перебирает.

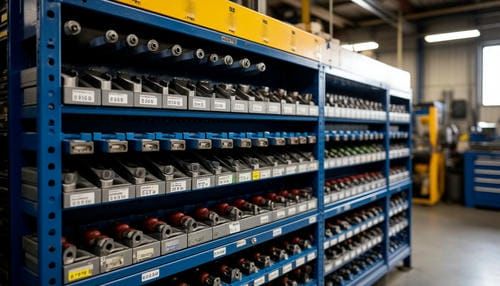

Кассетный принцип. Оправки и переходные втулки — в вертикальных кассетах, по аналогии с держателями для отвёрток. Каждое гнездо промаркировано. Извлечение — одной рукой, без перебора. Для операций по доработке и подгонке кассет из листового металла вам пригодится сварочный стол — купить его стоит для каждого цеха, где ведутся работы по металлу.
Защитные футляры. Оправки с прецизионными коническими поверхностями храните в индивидуальных пластиковых или пенополиуретановых футлярах. Это предотвращает микроповреждения при транспортировке и складировании.

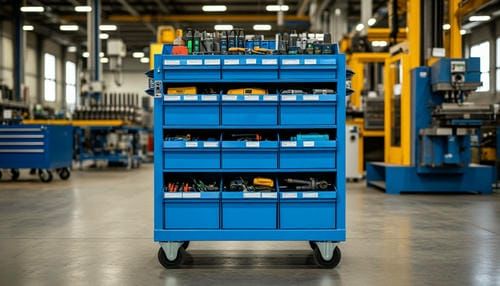

Подвижные модули. Если комплект оснастки перемещается между станками — используйте подвижные стеллажи или инструментальную тележку на колесах — купить для автосервиса или цеха обработки металла, принцип одинаков. Колёсная база позволяет перемещать весь комплект к нужному станку за один заход.
Время переналадки: что меняется после внедрения системы
Внедрение маркировки и хранения даёт измеримый эффект. Вот показатели, которые фиксируют предприятия после реорганизации рабочего места оператора:
- Время поиска нужного патрона сокращается с 8–12 минут до 30–40 секунд.
- Общее время переналадки падает на 25–35%.
- Количество бракованных деталей из-за неправильной установки оснастки снижается на 10–15%.
- Срок службы цанговых патронов увеличивается на 20% за счёт правильного хранения оснастки для ЧПУ.
Исследование Fraunhofer Institute for Manufacturing Engineering (2022) подтвердило: предприятия, внедрившие систему визуального менеджмента и стандартизированного хранения инструмента, сократили непроизводительные простои на 22% в среднем за квартал.
Как выбрать формат маркировки под объём производства
До 20 единиц оснастки, 1–2 станка. Цветовое кодирование и перфорированная панель на стене. Этого достаточно, чтобы навести порядок за один рабочий день.
От 20 до 100 единиц, 3–5 станков. Буквенно-цифровая гравировка и кассетный принцип хранения. QR-коды — по желанию, но они окупаются при частых инвентаризациях.
Более 100 единиц, 5+ станков. Полноценная система с QR-кодами, базой данных в Excel или специализированном ПО, подвижными модулями для перемещения между станками.
Где заказать производство стеллажей и кассет под ваши размеры
Если стандартные решения не подходят под конфигурацию вашего цеха — закажите изготовление стеллажей и кассет на металл заводе в Оренбурге. Предприятия, работающие с листовым металлом, сваркой и порошковой окраской, изготовят модули под конкретные размеры.
При проектировании учитывайте: высоту ячеек под максимальный вылет оправки, ширину отсеков под патроны с зажимом от 1 до 42 мм, защиту от пыли и влаги.
Связь с продукцией завода ВЕРСОФ
Завод металлоконструкций ВЕРСОФ в Оренбурге производит стеллажи, модули хранения, инструментальные тележки и верстаки по индивидуальным чертежам. Если вам нужны решения под конкретную конфигурацию цеха — оставьте заявку.
Изготовление — от 5 до 15 рабочих дней. Все изделия проходят контроль качества на соответствие чертежным допускам.
Что внедрить прямо сейчас
- Проведите инвентаризацию оснастки — подсчитайте количество патронов, оправок, переходных втулок.
- Выберите формат маркировки — цветовой код, гравировка или QR-код.
- Закажите или изготовьте стеллажи и кассеты под вашу номенклатуру.
- Разместите хранение оснастки для ЧПУ в зоне прямой досягаемости от станка.
- Обучите операторов — система работает только когда все участники процесса её соблюдают.
