Почему геология участка перед установкой свай
решает судьбу дома в Оренбурге
Пятьдесят миллиметров. Ровно на столько в апреле 2024 года перекосило угол двухэтажного дома из газобетона в поселке имени Ленина под Оренбургом. Причина банальна: монтажники закрутили типовые сваи длиной два с половиной метра в сухом сентябре, уверенно отчитавшись о достижении предельного крутящего момента. Весной паводок поднял верховодку, лессовидный суглинок превратился в текучую кашу, и нижняя лопасть одной из угловых опор просто провалилась в скрытую белковую линзу. Владельцу пришлось вскрывать полы первого этажа, проводить инъектирование цементными растворами и усиливать периметр выносными балками. Сумма затрат перекрыла стоимость самого фундамента в три с половиной раза.
Подобных историй в Оренбургском районе сотни. Степной ландшафт визуально ровен и монотонен, но под тонким слоем чернозема скрывается предельно агрессивная и нестабильная геодезическая картина. Грамотная геология участка перед установкой свай исключает строительное гадание, переводя сборку фундамента на язык строгой механики деформируемых тел.
Специфика оренбургских локаций: где сваи теряют опору
Геологический разрез нашего региона формировался под влиянием древних морских трансгрессий и эрозионной работы речных русел. Поэтому механические свойства грунта в радиусе даже пяти километров могут отличаться кардинально.
В поймах рек Урал и Сакмара, охватывающих поселки Чкалов, Весенний, Южный Урал и дачные массивы Дубков, строители сталкиваются с толщей аллювиальных отложений. Здесь на глубине от одного до четырех метров залегают водонасыщенные пески, супеси и текучие илы. Прорезать их стандартным стволом невозможно: винтовая лопасть режет податливый ил, не встречая плотного сопротивления, необходимого для восприятия проектных тридцати килоньютонов вертикальной нагрузки.
Вторая зона — водораздельные степные возвышенности:
Ростоши, Пригородный, Нежинка, Ивановка.
Здесь основание представлено тяжелыми делювиальными глинами и суглинками. Летом они твердые, как обожженный кирпич, что часто провоцирует недобросовестных подрядчиков на халтуру: сваю закручивают всего на полтора метра, решив, что грунт непроходим. Однако именно эти глинистые слои обладают экстремальным коэффициентом относительного морозного пучения. Насыщаясь влагой осенних дождей, они расширяются при замерзании и выдергивают сваю вверх вместе с обвязкой.
Третий пояс — холмистые участки предгорий:
Берды, Подгородняя Покровка, Кушкуль.
Тут бурение регулярно вскрывает переслаивание элювиальных суглинков с прослоями плотного известняка или гравелистого песчаника. Попытка смонтировать сваю без разведки приводит к тому, что лопасть садится на локальную скальную плиту толщиной всего десять сантиметров. Через год-два известняк под нагрузкой продавливается в нижний мягкий пласт, вызывая неравномерную усадку стен.
Что говорит прикладная наука: расчет касательных сил пучения
Физика процессов, происходящих в водонасыщенном грунте при отрицательных температурах, давно описана инженерами-геотехниками. Обратимся к академическим данным. В трудах Научно-исследовательского института оснований и подземных сооружений имени Н. М. Герсеванова, изложенных в пособии по проектированию оснований зданий и сооружений к СНиП 2.02.01-83, зафиксировано:
Нормативная величина касательных сил морозного пучения для глинистых водонасыщенных грунтов в условиях сезонного промерзания колеблется в интервале от 0,7 до 1,1 килограмма на квадратный сантиметр поверхности контакта фундамента.
Переведем эти цифры в плоскость оренбургской практики:
Нормативная глубина сезонного промерзания грунтов для Оренбурга по СП 131.13330.2020:
для глин и суглинков составляет 1,8 метра, а для пылеватых песков доходит до 2,1 метра.
При такой глубине площадь боковой поверхности погруженной трубы диаметром 108 миллиметров в зоне пучения составляет около 0,6 квадратного метра. Умножив площадь на сдвиговые напряжения, получаем выталкивающее усилие в диапазоне от 42 до 66 килоньютонов. Если на сваю опирается легкая каркасная стена или деревянный брус, передающий нагрузку всего в 15–20 килоньютонов, морозное давление неизбежно поднимет сваю. Единственный рубеж обороны — анкерная лопасть, завинченная строго ниже отметки промерзания в несжимаемый горизонт с нормативным сцеплением.
Таблица физико-механических свойств оренбургских грунтов
Ниже представлены усредненные геотехнические показатели основных типов оснований Оренбургской агломерации по результатам натурных исследований:
| Тип грунтового горизонта | Плотность скелета грунта, грамм на кубический сантиметр | Удельное сцепление пласта, килопаскали | Угол внутреннего трения, градусы | Несущая способность стандартной сваи диаметром 108 мм, тонны |
|---|---|---|---|---|
| Суглинок полутвердый (степной) | 1,65 – 1,75 | 28 – 35 | 21 – 24 | 4,5 – 6,0 |
| Суглинок тугопластичный | 1,55 – 1,65 | 16 – 22 | 17 – 20 | 2,5 – 3,5 |
| Супесь пластичная с примесью ила | 1,45 – 1,55 | 6 – 10 | 14 – 18 | 1,0 – 1,8 |
| Песок мелкий пылеватый водонасыщенный | 1,50 – 1,60 | 1 – 3 | 26 – 28 | 1,5 – 2,2 |
| Глина тяжелая твердая | 1,70 – 1,85 | 45 – 65 | 15 – 18 | 6,5 – 8,5 |
Сравнение первой и третьей строк наглядно объясняет, почему нельзя монтировать свайное поле по типовому шаблону: в мягкой супеси опора способна нести в три-четыре раза меньше веса, чем в материковом твердом суглинке.
Анализ недр: три невидимые угрозы металлу и бетону
Инженерно-геологические изыскания состоят не просто в бурении отверстий в грунте. Лаборатория решает три важнейшие прикладные задачи, без которых невозможно спроектировать надежные металлоконструкции:
Определение гидростатического горизонта и коэффициента фильтрации
Вода разрушает не металл — она лишает породу несущих свойств. Залегание плывунов или верховодки на глубине двух метров означает, что наконечник сваи обязан уйти глубже, в плотные слои пермских глин.
Химический состав поровых вод и коррозия
Оренбургская почва богата сульфатами, карбонатами и солями хлора, особенно вблизи пойменных озер и стариц. В кислой или засоленной среде сталь марки Ст3 без защитного слоя теряет до 0,08 миллиметра толщины за год эксплуатации. На заводе ВЕРСОФ раскрой всех элементов винтовых свай ведется на высокоточных автоматизированных линиях:
Лазерная резка металлаобеспечивает идеально гладкий срез заготовок без наплывов и окалины, что гарантирует эталонную адгезию двухкомпонентных эпоксидных компаундов и цинковых составов по всей площади лопасти.
Распределение гранулометрических включений
Скрытые гравийные линзы или прослойки ракушечника при машинном завинчивании могут деформировать край лопасти. Если геодезист заранее выявил такие горизонты, в проект закладывается литой наконечник или усиленная спираль из легированной стали с двойным проваром шва.
Заводское производство под реальную геологию
Когда геологический отчет лежит на столе у инженера-конструктора, исчезает необходимость переплачивать за лишний металл или рисковать надежностью. Конструктив опор подбирается под конкретные физические условия:
Толщина стенки трубы:
при кислотности pH менее 5,5 и наличии блуждающих токов расчетная толщина стенки увеличивается с 4,0 до 5,5–6,5 миллиметра.
Диаметр и конфигурация лопасти:
для слабых текучих грунтов рассчитываются двухлопастные модификации со смещенным шагом винта, способные зацепиться за породу сразу в двух уровнях.
Нестандартные оголовки и переходные фермы:
при перепадах рельефа на участке свыше одного метра возникает высокий опрокидывающий момент. В этом случае стандартные пластины неприменимы, и заводом выполняется изготовление изделий из металла на заказ в Оренбурге включающее производство пространственных укосин, регулируемых швеллеров и жестких связей по индивидуальным чертежам.
Только точный геологический расчет дает возможность инженеру гарантировать, что собранный фундамент на винтовых сваях в котором работают в строго заданном грунтовом горизонте, удержит строение без просадок на протяжении шестидесяти-семидесяти лет.
Сценарии строительного провала: цена иллюзии экономии
Отказ от полевых исследований почти всегда приводит к одному из двух критических исходов:
Сценарий первый: локальное продавливание
Монтажники вкрутили опоры на глубину два метра, ориентируясь на одинаковое усилие гидромотора. Однако под северо-западным углом постройки на глубине двух с половиной метров залегает погребенная старица Урала с текучепластичным илом. Зимой, под суммарным весом строения, снежной шапки и эксплуатационной нагрузки, угол проседает на десять сантиметров. В кирпичной кладке образуется сквозная трещина с раскрытием до трех сантиметров, двери клинит, кровля теряет герметичность.
Сценарий второй: переплата в триста процентов
Заказчик, наслушавшись страшных историй, решает перестраховаться и покупает семиметровые сваи диаметром 133 миллиметра с толщиной стенки 6 миллиметров под легкую каркасную постройку. При монтаже сваи упираются в плотный суглинок уже на глубине двух метров и дальше попросту не крутятся. В итоге метры дорогостоящего сертифицированного металла срезаются болгаркой и отправляются в металлолом.
Разумный баланс надежности и стоимости достижим исключительно через предварительное разведочное бурение.
Технологический регламент изысканий перед монтажом свайного поля
Грамотный протокол обследования территории включает следующие обязательные шаги:
Рекогносцировочный выезд и анализ открытых фондовых данных:
проверка картографических материалов района застройки, изучение прилегающих водоемов и высотных отметок.

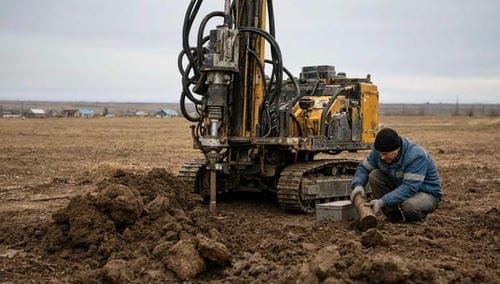

Бурение разведочных скважин:
для индивидуального дома площадью до ста квадратных метров бурится от двух до трех скважин на глубину не менее пяти метров. Точки бурения разносятся по диагоналям будущего пятна застройки.
Послойный отбор монолитов:
пробы глинистых грунтов отбираются специальными грунтоносами без нарушения структуры (монолиты), чтобы сохранить природную плотность и влажность.
Лабораторный комплекс:
определение гранулометрии, плотности сухого скелета, пределов пластичности (числа пластичности и показателя текучести), модуля деформации и сопротивления сдвигу.
Формирование геолого-литологической колонки:
инженер получает графический разрез скважин с точными отметками кровли и подошвы каждого пласта.
Инженерный подбор свайного основания:
конструктор рассчитывает несущую способность острия сваи и боковой поверхности ствола по нормативным формулам Свода правил СП 24.13330.2021.
Полноценное бурение ручным мотобуром или попытка вдавить лом на глубину метра не имеют никакого отношения к инженерным изысканиям. Оренбургский суглинок коварен: твердый в сухом состоянии, он моментально теряет структурную прочность при контакте с водой. Доверяйте расчет фундаментов сертифицированным геологическим отчетам и заводским расчетам — только это убережет ваш дом от трещин, а кошелек от бесконечных трат на усиление перекошенных углов.
