В этом материале мы разберем, от чего зависит жесткость столешницы на инструментальной тележке с верстаком для слесарных работ, какую минимальную толщину металла допускает ГОСТ Р 58863-2020 для каждого класса нагрузки, какие материалы подходят для рабочей поверхности и на что обратить внимание при выборе мобильного верстака для цеха или домашней мастерской.
Инструментальная тележка с верстаком для слесарных работ: жесткость столешницы и толщина металла
Почему жесткость столешницы — главный параметр при выборе тележки-верстака
Представьте: вы зажимаете заготовку в тисках, берете молоток или пневматический инструмент — и рабочая поверхность под вами начинает пружинить. Каждый удар гасится деформацией, точность падает, руки устают от компенсации вибрации. Именно поэтому жесткость столешницы — не маркетинговая абстракция, а инженерный параметр, который напрямую определяет, сможете ли вы выполнять слесарные операции: рубку, клепку, правку, сверление с усилием.
ГОСТ Р 58863-2020 «Столы производственные. Верстаки из металла» устанавливает конкретные нормативы: прогиб столешницы под расчетной нагрузкой не должен превышать 5 мм на каждый метр длины, а деформация каркаса — не более 10 мм. Эти цифры получены не из воздуха: они основаны на результатах статических испытаний, при которых на поверхность равномерно распределяют груз, превышающий номинальную нагрузку на 25 %, и выдерживают не менее 10 минут. Если столешница «проседает» сильнее — верстак не соответствует классу и не пригоден для интенсивных слесарных работ.
> «Прогиб столешницы в расчете на 1 м длины, мм, не более — 5» — ГОСТ Р 58863-2020, таблица 5, показатель №1.
Это значит: на метровом участке ваша рабочая поверхность прогнётся максимум на 5 мм. Для слесарных операций, где точность удара и усилие зажима критичны, это верхняя граница допустимого.
Классы нагрузки верстаков: от лёгких до сверхтяжёлых
ГОСТ Р 58863-2020 разделяет верстаки — в том числе тележки с интегрированным верстаком — на четыре класса по максимально допустимой нагрузке на столешницу:
| Класс | Масса груза на столешнице, кг | Нагрузка, кН |
|---|---|---|
| L (легкий) | от 300 до 750 | от 3,0 до 7,5 |
| M (средний) | от 750 до 1500 | от 7,5 до 15,0 |
| H (тяжелый) | от 1500 до 3000 | от 15,0 до 30,0 |
| SH (сверхтяжелый) | более 3000 | более 30 |
Если вы используете инструментальную тележку с верстаком для слесарных работ с тисками, наковальней, сверлильным станком и комплектом оснастки, суммарная динамическая нагрузка легко превышает 500 кг. Минимальный класс для таких условий — M, а при работе с массивными стальными заготовками — H или SH.
Важно: класс определяет не только несущую способность каркаса, но и требования к толщине и материалу столешницы.
Минимальная толщина металла столешницы: что говорит стандарт
Таблица 3 ГОСТ Р 58863-2020 задаёт конкретные диапазоны толщины рабочей поверхности в зависимости от класса верстака и материала. Вот ключевые значения для металлических и комбинированных столешниц:
Металлическая столешница (стальной лист):
- Класс L — от 2 до 3 мм
- Класс M — от 3 до 5 мм
- Класс H — от 5 до 10 мм
- Класс SH — более 10 мм
Комбинированная столешница (оцинкованный лист + фанера):
- Класс L — верхний слой 0,6–0,7 мм на основе 15–20 мм
- Класс M — верхний слой 0,7–1,0 мм на основе 20–30 мм
- Класс H — верхний слой 1,0–1,2 мм на основе 30–40 мм
Комбинированная столешница (оцинкованный лист + МДФ):
- Класс L — 0,8–1,2 мм на основе 15–20 мм
- Класс M — 1,2 мм на основе 20 мм
> «Столешницу изготавливают из материалов согласно таблице 3. Материалы должны соответствовать следующим нормативам: конструкционная сталь — по ГОСТ 16523, древесина клееная массивная — по ГОСТ 19414 со значением статической твёрдости не ниже класса С40 по ГОСТ 33080» — ГОСТ Р 58863-2020, пункт 5.3.2.
Для слесарных работ с ударными нагрузками оптимальна цельнометаллическая столешница толщиной от 5 мм — именно такой лист обеспечивает необходимую жесткость и не «играет» при наклёпке, правке или рубке.

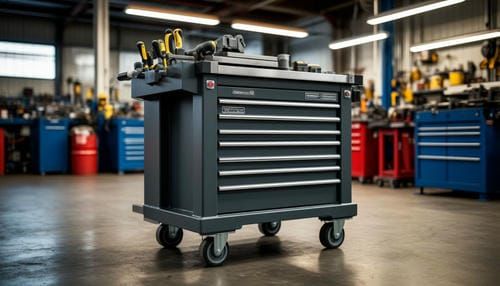

Какой материал столешницы выбрать для слесарной тележки
Не каждый металл одинаково хорош для рабочей поверхности. Разберём варианты:
Конструкционная сталь (ГОСТ 16523). Классический выбор: прочная, ремонтопригодная, легко поддаётся шлифовке после повреждений. Минимальная толщина для слесарных операций — 5 мм. При такой толщине столешница выдерживает точечные удары без остаточной деформации.
Оцинкованная сталь (ГОСТ 14918). Устойчива к коррозии, подходит для помещений с повышенной влажностью. Однако цинковое покрытие со временем стирается в зонах интенсивного контакта, поэтому для слесарного верстака оцинковку чаще используют как верхний слой комбинированной столешницы, а не как самостоятельную рабочую поверхность.
Комбинированная конструкция. Стальной лист толщиной от 1 мм на основе из фанеры (ГОСТ 3916.1) или массивной древесины (ГОСТ 19414, класс твёрдости не ниже С40). Такая конструкция гасит вибрацию лучше, чем голый металл, но требует контроля влажности: при перепадах температур деревянная основа может деформироваться. ГОСТ предписывает выдерживать элементы из древесных материалов в условиях эксплуатации не менее недели перед монтажом.
> «При эксплуатации верстаков с элементами из древесных материалов не допускается близость нагревательных приборов и батарей отопления на расстоянии менее 1,5 м, а также резкие колебания температуры» — ГОСТ Р 58863-2020, пункт 9.2.3.
Если вам необходимо купить систему хранения инструмента в дополнение к верстаку, обратите внимание на совместимость аксессуаров с выбранной толщиной столешницы: экраны, полки и кронштейны рассчитаны на определённую жесткость основания.

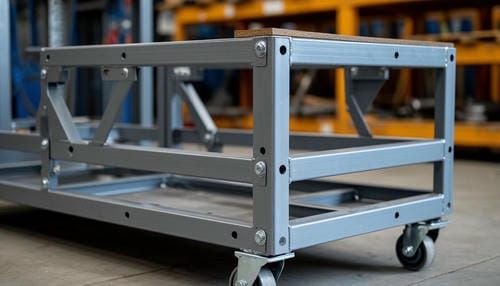

Каркас и рама: вторая составляющая жесткости
Даже десятимиллиметровый стальной лист прогнётся, если опорная рама собрана из тонкостенного профиля. ГОСТ Р 58863-2020 требует, чтобы каркас верстака изготавливался из стали по ГОСТ 535, ГОСТ 16523, ГОСТ 5582 или ГОСТ 14918, а конструкция обеспечивала устойчивость при эксплуатационных нагрузках.
На практике это означает:
- Несущие стойки — профильная труба от 40×40 мм с толщиной стенки от 2 мм (для класса M и выше — от 3 мм).
- Рёбра жёсткости — поперечины и раскосы, исключающие параллелограммное смещение каркаса при горизонтальном усилии. Стандарт допускает деформацию каркаса не более 10 мм при статической горизонтальной нагрузке.
- Сварные соединения — должны выдерживать усилие не ниже временного сопротивления основного металла. Контроль качества — по ГОСТ 5264 (ручная дуговая сварка) и ГОСТ 14771 (сварка в защитном газе).
При самостоятельном изготовлении каркаса для тележки-верстака рекомендуем использовать профильную трубу 60×40×3 мм — этого достаточно для класса H при ширине столешницы до 1200 мм.
Габаритные размеры: что допускает стандарт
Помимо толщины и материала, ГОСТ регламентирует и габариты рабочей поверхности:
- Высота (без учёта экрана): от 750 до 1200 мм.
- Ширина: от 800 до 3000 мм.
- Глубина: от 600 до 1200 мм (для класса L — от 450 мм).
Предельные отклонения от габаритных размеров — ±2 мм при размере до 1000 мм и ±3 мм при размере свыше 1000 мм.
Для мобильной инструментальной тележки с верстаком для слесарных работ оптимальны компактные размеры: глубина 600–800 мм, ширина 1000–1200 мм. Такая тележка свободно перемещается по цеху, проходит через стандартные дверные проёмы и при этом обеспечивает достаточную площадь для размещения оснастки.
Для операций, связанных с деформацией листового проката, например, при гибке листового металла, жесткость столешницы критична вдвойне: неровная рабочая поверхность не позволит получить точный угол сгиба. Именно поэтому на производственных участках, где выполняется гибка листового металла, устанавливают верстаки класса H и выше с цельнометаллической столешницей толщиной от 8 мм.
Испытания жесткости: как проверяют столешницу на заводе
ГОСТ Р 58863-2020 описывает три ключевых испытания, которые определяют пригодность верстака для слесарных операций:
Испытание на вертикальную статическую нагрузку (пункт 7.2). На столешницу помещают груз на 25 % превышающий номинальную нагрузку, равномерно распределяют по 80 % площади и выдерживают 10 минут. После этого замеряют прогиб столешницы и деформацию стоек каркаса. Прогиб более 5 мм на метр или деформация стоек более 10 мм — основание для отбраковки.
Испытание на горизонтальную статическую нагрузку (пункт 7.3). На столешницу устанавливают номинальный груз, затем к точкам на краю поверхности прикладывают горизонтальное усилие, равное 10 % от номинальной нагрузки. Время выдержки — 10 минут. Деформация каркаса не должна превышать 10 мм, а после снятия нагрузки остаточная деформация должна отсутствовать.
Испытание крепления экрана на прочность (пункт 7.4.3). К центру экрана прикладывают горизонтальное усилие 100 Н в прямом и обратном направлении по 10 циклов. Если экран отклоняется от вертикали более чем на 1 мм на каждые 100 мм высоты — крепление не соответствует стандарту.
Эти испытания моделируют реальные условия эксплуатации: удары молотком, усилие зажима в тисках, боковое давление при рихтовке. Если столешница проходит все три теста — она пригодна для слесарных работ.
Практические рекомендации: как выбрать тележку-верстак для слесарного цеха
На основе требований ГОСТ Р 58863-2020 и опыта производственной эксплуатации сформулируем чек-лист:
1. Определите класс нагрузки. Посчитайте массу инструментов, оснастки и максимальный вес обрабатываемых заготовок. Если суммарная нагрузка превышает 750 кг — выбирайте класс M или выше.
2. Выберите толщину столешницы. Для слесарных операций с ударными нагрузками — от 5 мм цельной стали. Для монтажных и сборочных работ без ударов допустима комбинированная конструкция: 1 мм сталь + 20 мм фанера.
3. Проверьте каркас. Профильная труба от 40×40×2 мм, наличие поперечных рёбер жёсткости, сварные швы без трещин и пор.
4. Уточните габариты. Убедитесь, что тележка пройдёт через двери и проходы вашего цеха. Оптимальная глубина — 600–800 мм.
5. Оцените покрытие. Порошковое полимерное покрытие (не ниже IV класса по ГОСТ 23852) защитит каркас от коррозии и масел. На столешнице покрытие допускается отсутствовать, если она выполнена из нержавеющей стали.
6. Проверьте комплектность. Паспорт, инструкция по сборке, руководство по эксплуатации — обязательные документы по ГОСТ. В паспорте должны быть указаны максимально допустимые нагрузки на столешницу и элементы.
Если ваше производство занимается изготовлением изделий из металла на заказ в Оренбурге, тележка-верстак с правильно подобранной столешницей станет не просто мебелью, а полноценным рабочим станционарным местом: мобильным, жёстким и долговечным.
Срок службы и гарантии
ГОСТ Р 58863-2020 устанавливает следующие минимальные сроки службы при соблюдении условий эксплуатации:
- Класс L — не менее 3 лет.
- Класс M — не менее 5 лет.
- Классы H и SH — не менее 10 лет.
Гарантийный срок — не менее 12 месяцев с даты продажи (при отсутствии подтверждающих документов — с даты производства). Для инструментальной тележки в условиях ежедневной эксплуатации в цеху реальный срок службы при правильном выборе толщины металла и класса нагрузки составляет 15–20 лет.
Резюме
Жесткость столешницы инструментальной тележки с верстаком для слесарных работ — параметр, который определяет точность, скорость и безопасность операций. Минимальная толщина металла по ГОСТ Р 58863-2020 варьируется от 2 мм для лёгких верстаков до 10 мм и более для тяжёлых. Для полноценных слесарных работ с ударными нагрузками оптимальна цельностальная столешница толщиной от 5 мм на каркасе из профильной трубы 40×40×2 мм и выше. При выборе учитывайте не только толщину, но и материал, конструкцию каркаса, наличие рёбер жёсткости и качество сварных соединений.
