Когда проектная документация стадии КМ (конструкции металлические) попадает на стол инженера-конструктора завода-изготовителя, начинается самый драматичный этап реализации объекта. Разработчик КМД (конструкции металлические деталировочные) должен превратить теоретические расчеты в практическое руководство для сварщиков и монтажников. Однако статистика показывает, что до 70% проектов КМ содержат ошибки, делающие прямой запуск производства невозможным без серьезных корректировок.
Содержание статьи
- Конфликт стадий: почему КМ не всегда становится КМД.
- Требования СП 16.13330.2017 к расчетным схемам и материалам.
- Проблема неучтенных усилий в узлах.
- Технологичность конструкций: взгляд со стороны цеха.
- Ошибки в спецификациях и их последствия для снабжения.
- Как минимизировать риски при передаче проекта на завод.
Любое несоответствие регламентам — это не просто бюрократическая проволочка, а прямая угроза несущей способности здания. Ошибки проектирования обходятся дорого: от необходимости переделывать узлы на монтаже до полной замены металлопроката. Если вы хотите избежать этих проблем, важно понимать, как осуществляется корректный переход от КМ к КМД и на какие пункты СП 16.13330.2017 стоит обратить внимание в первую очередь.
Битва за точность: где теряется логика инженера
Основная проблема заключается в разрыве между расчетчиком, работающим в программных комплексах, и технологом завода. Проектировщик КМ часто оперирует абстрактными стержнями, в то время как деталировщик видит реальные листы металла, болты и сварные швы. Согласно СП 16.13330.2017, проект КМ обязан содержать все данные, необходимые для разработки КМД: усилия в узлах, типы соединений, требования к разделке кромок и антикоррозийной защите.
На практике же мы часто видим «немые» чертежи. Типичная ошибка — отсутствие ведомости усилий. Без нее разработчик КМД вынужден либо принимать сечения узлов «на глаз» (что недопустимо), либо запрашивать расчеты у авторов проекта, теряя недели времени. Если фундаментная часть уже готова и вам необходимо винтовые сваи купить для вспомогательных строений, вы понимаете важность четкой стыковки всех элементов системы. Аналогично и в металле: каждый неучтенный килоньютон в КМ — это потенциальная трещина в будущем узле.
Научный взгляд на проблему проектных ошибок
Исследования в области надежности строительных объектов подтверждают критическую роль связки «проект-изготовление». В работе «Анализ причин аварий стальных конструкций», опубликованной в сборнике научных трудов МГСУ (автор д.т.н. А.Р. Туснин), указывается, что около 25% всех дефектов конструкций закладываются именно на стадии проектирования соединений. Исследователи отмечают, что формальное выполнение требований СП без учета технологических допусков завода приводит к накоплению напряжений в узлах, которые не были предусмотрены исходной расчетной схемой.
Это подтверждает тезис о том, что переход от КМ к КМД должен сопровождаться тщательным авторским надзором и глубоким знанием производственных мощностей. Ошибка в один градус при проектировании разделки шва может снизить расчетное сопротивление соединения на 15-20%, что критично для большепролетных ферм или тяжелонагруженных колонн.
Игнорирование марок стали и требований к прокату
Вторая группа ошибок связана с выбором материалов. СП 16.13330.2017 строго регламентирует выбор марок стали в зависимости от климатического района и группы конструкций. Однако проектировщики нередко закладывают сталь, которая физически отсутствует на складах или снята с производства.

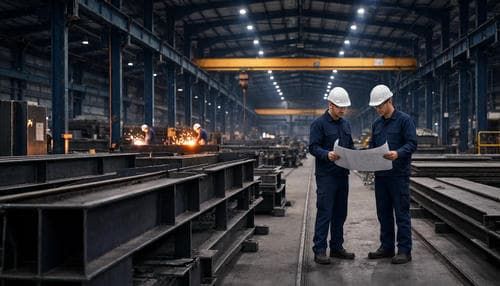

Когда начинается реализация чертежей в цехе, выясняется, что для замены материала требуется повторный расчет всей схемы. Опытное производство металлоконструкций в Оренбурге на базе завода ВЕРСОФ всегда рекомендует согласовывать спецификации до финального утверждения КМ. Использование стали С345 вместо С255 там, где это не требуется по нагрузкам, неоправданно раздувает смету, а обратная замена без согласования — путь к уголовной ответственности проектировщика.
Геометрические коллизии и физическая невозможность сварки
Часто в КМ изображены узлы, которые невозможно сварить. Проектировщик рисует ребра жесткости так близко друг к другу, что сопло сварочного полуавтомата просто не пролезает в зазор. Или не учитывает вылеты полок двутавров, которые перекрывают доступ к болтовым соединениям.

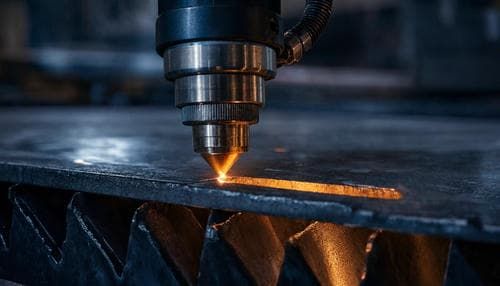

Грамотный переход от КМ к КМД подразумевает «проверку на собираемость». Деталировщик должен виртуально собрать каждый узел. Если в проекте не указаны радиусы скругления проката или не учтены допуски на резку, на монтаже части конструкции просто не сойдутся. Высокоточная лазерная резка металла позволяет минимизировать отклонения, но даже она не спасет, если в чертежах КМ допущена системная геометрическая ошибка в разбивке осей.
Требования к болтовым соединениям: о чем забывают в КМ
СП 16.13330.2017 содержит детальные таблицы по расстановке болтов: минимальные и максимальные расстояния между отверстиями, обрезы кромок. Поверхностный переход от КМ к КМД часто выявляет, что проектировщик заложил болты слишком близко к стенке профиля, из-за чего невозможно установить шайбу или затянуть гайку ключом.
Особое внимание стоит уделить фрикционным соединениям на высокопрочных болтах. В КМ часто забывают указать способ подготовки поверхностей (пескоструйная очистка, стальные щетки и т.д.), от которого напрямую зависит коэффициент трения, используемый в расчете. Без этих данных КМД превращается в гадание на кофейной гуще.
Деталировка как фильтр безопасности
Важно понимать, что КМД — это не просто перерисовка КМ в детали. Это этап верификации. На заводе ВЕРСОФ каждый чертеж проходит двойной контроль. Мы проверяем соответствие усилий, указанных в пояснительной записке, фактическим сечениям фасонок. Если мы видим, что толщина листа в узле не проходит по расчету на смятие или вырыв, проект возвращается на доработку.
Правильный переход от КМ к КМД — это диалог. Заводской конструктор должен иметь право указать на слабые места проекта. Например, часто в КМ используются нестандартные сварные тавры, производство которых значительно дороже, чем использование горячекатаных аналогов с аналогичными характеристиками. Оптимизация металлоемкости на этапе деталировки может сэкономить заказчику до 10-12% бюджета без потери прочности.
Как избежать проблем: чек-лист для заказчика
Чтобы ваше здание соответствовало СП 16.13330.2017 и было возведено в срок, при приемке стадии КМ убедитесь в наличии следующих данных:
1. Полная ведомость усилий во всех узлах (М, N, Q).
2. Четкие указания по маркам сталей для каждой группы конструкций с учетом температурного режима.
3. Требования к антикоррозийной защите и степени очистки поверхности (ISO 8501-1).
4. Указания по типам электродов и сварочной проволоки.
5. Схемы монтажных стыков с указанием типа болтов и способов их натяжения.
Помните, что качественный переход от КМ к КМД — это залог того, что металлоконструкции будут работать именно так, как задумал архитектор, а не так, как позволила их кривизна при сборке. Специалисты завода ВЕРСОФ всегда готовы проконсультировать вас на ранних этапах проектирования, чтобы исключить типичные ошибки и сделать ваш проект технологичным, надежным и экономически эффективным. Заказывая изготовление у профессионалов в Оренбурге, вы получаете гарантию соответствия всем государственным стандартам и строительным нормам.
