Перед любыми расчётами вам нужно узнать УГВ на участке. Способ элементарный: бурите скважину глубиной 3–4 метра, ждёте сутки, замеряете расстояние до воды. Если вода поднялась выше 2 метров от поверхности — вам потребуется полноценный дренажный контур. Ниже 2,5 м — достаточно гидроизоляции стен и приямка с насосом.
Как сделать дренаж в смотровой яме: гидроизоляция, насос и защита от грунтовых вод
В Оренбургской области ситуация неоднородна. Пойменные зоны вдоль Урала — УГВ от 0,8 до 1,5 м. Степные районы к югу от Орска — 3–5 м и глубже. Но есть нюанс: весеннее снеготаяние и затяжные осадки поднимают воду на метр и выше. Яма, сухая в августе, может наполниться в апреле.
Система водоотвода: три элемента
Дренаж смотровой ямы включает гидроизоляционный контур, сборный приямок и насос. Схема работает так: влага, проникающая через грунт, отталкивается изоляцией. Та часть, которая всё-таки просачивается, стекает по уклону пола в приямок. Насос откачивает воду в точку сброса.
Приямок — углубление 30×30×30 см в самом низком месте пола. Сверху — съёмная металлическая решётка. Размер приямка подбирайте под габариты насоса: он должен свободно размещаться внутри с запасом 5 см по каждой стороне.
Гидроизоляция: что реально работает
Проникающая изоляция
Составы на цементной основе с химическими реагентами. Проникают в тело бетона на 15–20 см, кристаллизуются в порах и трещинах. Блокируют капиллярный подсос воды. Эффективны на старых конструкциях, где внешняя гидроизоляция уже не наносится. Главное условие: бетон должен быть влажным при нанесении — состав работает только в контакте с водой.
Обмазочная мастика
Битумно-полимерные составы наносятся валиком или шпателем. Два-три слоя с просушкой каждого. Создают эластичную мембрану, компенсирующую микротрещины до 0,5 мм. Подходит для внутренних и наружных поверхностей.
Рулонные материалы
Геомембрана или ПВХ-плёнка — укладываются под бетонное основание и на наружные стены. Стыки — внахлёст 10 см, проклейка битумной мастикой. Основной барьер для напорной воды.

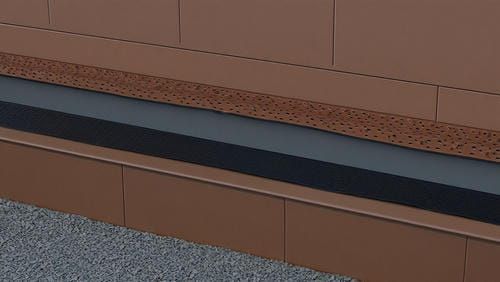

Рабочая комбинация
По бетону — проникающая изоляция. Снаружи каркаса — рулонная мембрана. Между ними — обмазочная мастика. Три слоя защиты, каждый работает на своём уровне. Не заменяют, а дополняют друг друга.
Выбор насоса: конкретные параметры
Для смотровой ямы гаража подойдёт погружной дренажный насос с характеристиками:
- Производительность: 50–150 л/мин
- Напор: 5–8 м (запас нужен для горизонтального участка отводящего шланга)
- Корпус: чугун или нержавейка. Пластик не выдерживает абразивных частиц — песок и глинистая взвесь неизбежны
Поплавковый выключатель — обязателен. Без него насос работает вхолостую при осушении приямка и сгорает за несколько часов.
Защита от сухого хода — встроенный датчик или внешний контроллер. Если поплавок застрянет, датчик отключит мотор. Стоит доплатить за эту опцию: замена мотора обойдётся дороже.
Защита от подпора грунтовых вод

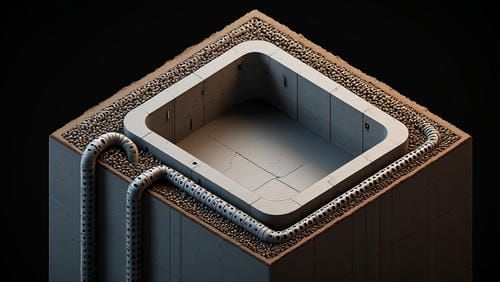

Кольцевой дренаж
Трубы ПНД 110 мм с перфорацией, уложенные в траншею по периметру ямы. Глубина — на 0,5 м ниже подошвы конструкции. Трубы оборачиваются геотекстилем плотностью 150 г/м², засыпаются щебнем фракции 20–40 мм. Уклон — 2 см на каждый метр в сторону накопительного колодца.
Геотекстиль критически важен: без него перфорация заиливается за два сезона, и система теряет работоспособность.
Иглофильтры
При УГВ менее 1 м и интенсивном притоке воды стандартный дренаж не справляется. Иглофильтры — вертикальные трубы с фильтрами, погружённые в грунт рядом с ямой. Работают в связке с вакуумным насосом, понижают уровень воды на 3–5 м. Решение дорогое, но в сложных условиях единственно рабочее.
Уклон пола
Заливайте пол с уклоном 1,5–2% к приямку. Минимальный перепад — 15 мм на каждый метр длины. Без уклона вода стоит лужами, насос качает рывками, бетон мокнет постоянно.
Металлический каркас: нюансы выбора
Толщина и марка стали
Стенки ямы из листа 4–6 мм. Марка Ст3 — для стандартных условий. Если УГВ высокий и грунт содержит агрессивные соли — 09Г2С, низколегированная сталь с повышенной коррозионной стойкостью.
Каркас ямы — часть общего строительного проекта. Если рядом с гаражом возводится хозблок или навес на столбчатом фундаменте, логично заказать всё одномоментно. Когда планируете купить винтовые сваи в Оренбурге для этих конструкций, уточните у производителя — работает ли он с антикоррозийным покрытием. Одинаковая защита и для свай, и для каркаса ямы снижает расходы на материалы.
Лазерная резка и качество швов
Каркас ямы собирается из раскроенных листов. Перекос кромок на 1–2 мм — и сварной шов получается неплотным, с микрополостями, куда проникает влага. Лазерная резка металла даёт допуск ±0,1 мм: кромки ровные, зазор между листами минимальный, шов — сплошной. Если заказываете каркас на производстве — уточняйте способ резки. Гильотина дешевле, но точность ниже.
Антикоррозийная обработка
Горячее цинкование — слой 60–80 мкм, срок службы 25–30 лет во влажной среде. Самый надёжный вариант.
Холодное цинкование — цинксодержащая краска. Проще наносится, дешевле, но требует обновления каждые 7–10 лет.
Полиуретановые эмали — химически стойкие, выдерживают контакт с агрессивными грунтовыми водами. Два слоя с грунтовкой.
Перед нанесением любого покрытия металл обезжиривают и зачищают от окалины. Пропуск этого этапа — гарантия отслоения покрытия в течение года.
Монтаж: шесть этапов
Этап 1. Котлован — шире каркаса на 15–20 см с каждой стороны. Пространство нужно для дренажного контура и обратной засыпки.
Этап 2. Гидроизоляция основания — рулонный материал в два слоя, стыки промазаны мастикой. Края выводятся на стенки котлована с запасом 20 см.
Этап 3. Дренажная траншея — по периметру, глубиной 30 см, ниже подошвы. Щебень, труба, геотекстиль, соединение в кольцо.
Этап 4. Монтаж каркаса — установка в котлован, выравнивание по уровню. Пространство между каркасом и стенками котлована — песчано-гравийная смесь, не грунт. ПГС не расширяется при замерзании и не давит на конструкцию.
Этап 5. Заливка пола — бетон с уклоном к приямку. Приямок — металлический короб с отверстием для шланга насоса.
Этап 6. Установка насоса, подключение шланга, проверка системы. Поплавок — на минимальный уровень срабатывания.
Точка сброса: три варианта
Накопительная ёмкость на участке — если вода пригодна для полива (отсутствуют агрессивные примеси). Ёмкость 200–500 л, с крышкой, в дальней части двора.
Ливневая канализация — при наличии централизованного коллектора. Сброс в ливнёвку разрешён без дополнительных согласований.
Фильтрационный колодец — ёмкость без дна, засыпанная щебнем. Вода уходит в грунт постепенно. Расстояние от фундамента — не менее 5 м.
Сброс воды в открытый водоём без очистки запрещён. Направлять сток под фундамент соседнего здания — нарушение.
Гараж с ямой — часть общего строительного проекта. Если вы ведёте масштабное строительство и вам требуется производство металлоконструкций в Оренбурге — каркасы ангаров, опоры, фермы — завод ВЕРСОФ принимает заказы по индивидуальным чертежам с контролем качества на каждом этапе.
Вентиляция: не пропускайте этот этап
Даже при исправном дренаже без воздухообмена в яме скапливается конденсат. Решение: вытяжная труба Ø110 мм, выведенная через перекрытие на крышу гаража. Приточное отверстие — в противоположной стене, на высоте 10–15 см от пола. Естественная тяга обеспечивает циркуляцию без вентилятора.
Ошибки, которые стоят дорого
Гидроизоляция только изнутри. Вода поступает в толщу бетона снаружи и разрушает его изнутри. Наружная мембрана — обязательна.
Отсутствие геотекстиля на дренажных трубах. Заиливание перфорации за 2–3 сезона, полная потеря работоспособности системы.
Уклон пола менее 1%. Вода стоит, бетон мокнет постоянно, насос работает на износ.
Недостаточный напор насоса. Маломощный аппарат не справляется при весеннем половодье — яма заливается за часы.
Отсутствие вентиляции. Конденсат разрушает бетон и металл быстрее, чем грунтовая вода.
Исследования: что говорят учёные
Курманов А.К. и Аскаров Д.А. в исследовании, опубликованном в журнале «Наука и техника Казахстана» (2017), установили: на застроенных территориях уровень подземных вод поднимается со скоростью 0,3–1,5 м в год. Причина — утечки из коммуникаций, изменение ландшафта, климатические факторы. Авторы подчёркивают: «подземные воды, являющиеся слабыми растворами химических веществ, при определённой концентрации образуют агрессивную, по отношению к материалам подземных конструкций, среду».
Практический вывод: яма, сухая сегодня, через 5–7 лет может оказаться в зоне подтопления. Дренаж, заложенный при строительстве, обходится в 3–4 раза дешевле, чем его устройство в эксплуатируемом помещении.
Утепление для оренбургского климата
Зимние температуры в регионе достигают −30°C. Если яма используется круглогодично — утеплите наружные стены экструдированным пенополистиролом (XPS) толщиной 50 мм. Крепить его нужно до обратной засыпки. Пенополистирол не впитывает воду и не теряет теплоизоляционных свойств во влажной среде. Минеральная вата для этой задачи не подходит — она насыщается влагой и промерзает.
Освещение и безопасность
Влагозащищённые светильники — класс IP65 и выше. Обычные лампы выходят из строя из-за конденсата за несколько месяцев. Лучший вариант — LED-светильники с алюминиевым корпусом: долговечны, экономичны, выдерживают температурные перепады.
Металлическая лестница, приваренная к каркасу ямы, безопаснее приставной. Складная конструкция не мешает проезду автомобиля и занимает минимум места в сложенном положении.
