Погрешность в два миллиметра на базовой плоскости дает сантиметровый уход диагонали на готовой трехметровой раме. Вы можете нанять сварщиков шестого разряда и закупить топовые инверторы, но если сборка идет на кривом швеллере, брошенном поверх верстака, вы будете оплачивать часы работы с болгаркой и тонны испорченного проката. Разбираем физику рабочего места и критерии оценки профессионального позиционного оборудования.
Содержание:
1. Иллюзия ровной поверхности: почему сборочные плиты деформируются.
2. Математика отверстий: системы D16 против D28.
3. Защита от брызг: плазменное азотирование или серый чугун.
4. Экосистема вокруг плиты и подготовка заготовок.
Иллюзия ровной поверхности: почему сборочные плиты деформируются
Сварочная дуга создает локальный нагрев до тысяч градусов, а остывающий шов стягивает конструкцию с колоссальным усилием. Металл при сварке неминуемо ведет. Поэтому, решая задачу, как выбрать сварочный стол для промышленного цеха, инженеры в первую очередь оценивают не его статический вес, а сопротивление термическим поводкам.
По данным исследования «Деформации пространственных конструкций при дуговой сварке», опубликованного Институтом электросварки и металловедения в 2022 году (авторский коллектив под руководством С.Н. Ковалева), жесткая фиксация деталей на 3D-столе с использованием быстрозажимных струбцин снижает остаточные деформации на 48% по сравнению с прихватками на свободной плоскости. Ученые доказали, что распределение температурных напряжений радикально меняется, если деталь надежно притянута к массивной теплоотводящей матрице.
Математика отверстий: системы D16 против D28

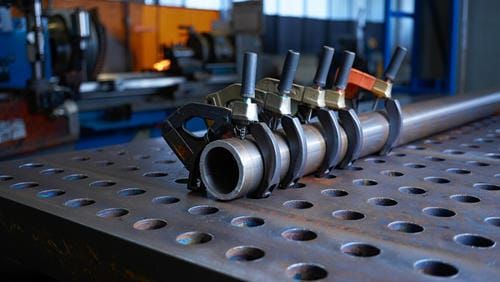

Основа модульной системы — сетка прецизионных отверстий. И здесь вам предстоит сделать выбор между двумя стандартами, определяющими тип выпускаемой продукции.
Система D16 (отверстия 16 мм, шаг 50 мм) дает высокую плотность точек крепления. Она позволяет фиксировать мелкие кронштейны, корпуса электрощитов и сложную пространственную геометрию. Наш завод ВЕРСОФ, осуществляющий производство металлоконструкций в Оренбурге, применяет именно такую плотную сетку для сборки изделий с высокими требованиями к допускам и большому количеству мелких элементов.
Система D28 (отверстия 28 мм, шаг 100 мм) — тяжелая артиллерия. Стенки отверстий рассчитаны на огромные нагрузки на срез. Это выбор для сборки крановых стрел, рам грузовиков и массивных опор. Оснастка здесь крупная, пальцы толстые, а зажимы способны развить усилие в несколько тонн.
Защита от брызг: плазменное азотирование или серый чугун
Обычная конструкционная сталь для столешницы не годится — первая же смена покроет ее кратерами от прилипших брызг. Долгое время эталоном считался серый чугун, который отлично гасит вибрации и отторгает окалину. Но чугун хрупок: случайно сорвавшийся тяжелый двутавр может отколоть край столешницы.
Современный стандарт индустрии — легированная сталь, прошедшая термическую и химическую обработку. Поверхность насыщается азотом в плазменной среде, получая твердость до 750 Vickers, благодаря чему прилипание брызг сводится к нулю. Кроме того, качественная столешница создается на высокотехнологичных комплексах, где высокоточная лазерная резка металла кроит боковые ребра и стыковочные пазы, позволяя собирать из нескольких столов единую идеально ровную платформу.
Экосистема вокруг плиты и подготовка заготовок
Голая плита, даже самая дорогая, не работает сама по себе. Скорость работы мастера зависит от точности поступающих на сборку деталей. Например, когда гибка листового металла выполнена на современных станках с ЧПУ с соблюдением идеальных углов, задача сварщика сводится исключительно к правильному позиционированию этих элементов на координатной сетке стола с помощью упоров.

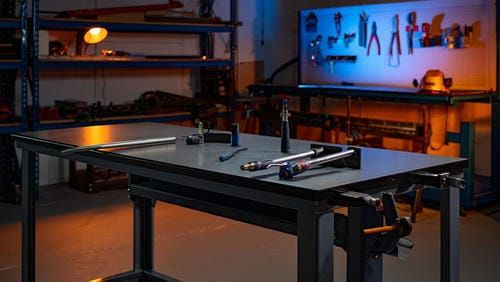

Чтобы дорогие быстрозажимные струбцины и упорные угольники не терялись в цеховой пыли, рядом с рабочим местом обязательно интегрируется специализированная система хранения инструмента, где каждый штифт и эксцентрик имеет свое посадочное место. Это избавляет сварщика от лишних перемещений по цеху и экономит секунды, которые за месяц складываются в десятки рабочих часов.
Подходите к комплектации сварочного поста как к инвестиции в измерительное оборудование. Сборочная матрица — это эталон, от которого зависит геометрия всей вашей продукции, а экономия на базовой плоскости всегда оборачивается колоссальными убытками на этапе монтажа у заказчика.
