Свайно-винтовой фундамент кажется простым решением: закрутил — и стройся. Но на практике ошибка в миллиметрах диаметра или сантиметрах длины оборачивается перекосом стен, трещинами в отделке или аварийным состоянием всего строения. В этом материале разберем физику процесса, обратимся к данным научных исследований и выясним, как выбрать винтовые сваи так, чтобы не пришлось переделывать фундамент через год.
Как выбрать винтовые сваи: что скрывается за цифрами диаметра и длины
Рынок предлагает десятки типоразмеров, но реально рабочий диапазон для частного строительства ограничен. Чтобы понять, как выбрать винтовые сваи для конкретного объекта, нужно разобраться с двумя параметрами: диаметр ствола и длина, а также диаметр лопасти. Игнорирование хотя бы одного из них приводит к предсказуемо плохим последствиям.
Почему диаметр сваи — это не про «потолще, чтоб наверняка»
Диаметр ствола напрямую определяет несущую способность опоры. Чем толще ствол, тем большую вертикальную нагрузку свая может передать на грунт. Но здесь вступает в силу экономика: переплачивать за избыточный диаметр так же неразумно, как экономить на недостаточном.
Винтовая свая 57: легкий вариант для ограждений
Диаметр 57 мм — самый компактный из распространенных типоразмеров. Несущая способность такой опоры в плотных грунтах не превышает 1-1,5 тонны. Этого достаточно для забора из профнастила, легких калиток или террас. Но если на такой фундамент поставить каркасный сарай или навес с тяжелой кровлей, просадка неизбежна.
Исследователи Хойт Р.М. и Клеменс С.П. в работе «Uplift Capacity of Helical Anchors in Soil» (1989) на основе натурных испытаний 91 сваи установили, что коэффициент пропорциональности между крутящим моментом и несущей способностью для свай с круглым сечением ствола диаметром 89 мм составил 23 м⁻¹, а для 203 мм — уже 10 м⁻¹. Это прямо доказывает: чем меньше диаметр, тем выше чувствительность к перегрузкам. Иными словами, винтовая свая 57 при попытке «нагрузить» её сверх нормы выйдет из строя быстрее и резче, чем более крупный сортамент.
Сваи винтовые 89: золотая середина для домов
Для большинства каркасных и деревянных домов, а также для бань и хозблоков оптимальным считается диаметр 89 мм. Лопасть таких свай обычно имеет диаметр 200-250 мм, что обеспечивает несущую способность 2,5-4 тонны на одну опору в зависимости от типа грунта.
Как отмечает в своем исследовании Халтурин А.Ю. («Ползуновский вестник», 2012), «наличие прямой взаимосвязи между несущей способностью винтовой сваи при статических сжимающих и выдергивающих нагрузках и крутящим моментом, прикладываемым при ее погружении, было выявлено компаниями-застройщиками в различных странах при обобщении данных на значительном количестве объектов». То есть профессионал, вкручивая сваи винтовые 89, уже по усилию на ключе понимает, выдержит ли опора проектную нагрузку.
Винтовые сваи 108: для тяжелых конструкций
Когда речь идет о кирпичном доме, доме из газобетона в два этажа или тяжелом заборе из камня и кованых секций, нужен диаметр 108 мм. Лопасть таких свай достигает 300 мм, а несущая способность — 5-7 тонн.
Ошибка здесь работает в обе стороны. Если взять винтовые сваи 108 для легкого забора — вы просто переплатите. Если же для тяжелого дома поставить сваи 89 мм вместо 108 мм, фундамент начнет неравномерно просаживаться уже в первую зиму. По данным Перко Г.А. (Helical Piles: A Practical Guide to Design and Installation, 2009), обработавшего результаты более 300 испытаний, коэффициент детерминации зависимости несущей способности от диаметра ствола составил 0,64 — то есть диаметр является главным, но не единственным фактором. Грунт, шаг лопасти и глубина погружения вносят свои коррективы.
Длина сваи: почему «лишние» полметра могут спасти дом
Если диаметр отвечает за то, какую нагрузку выдержит опора, то длина определяет, на каком грунте эта опора будет стоять. Самая частая ошибка — экономия на длине при работе со слабыми грунтами.
Что происходит, когда свая не дошла до плотного слоя

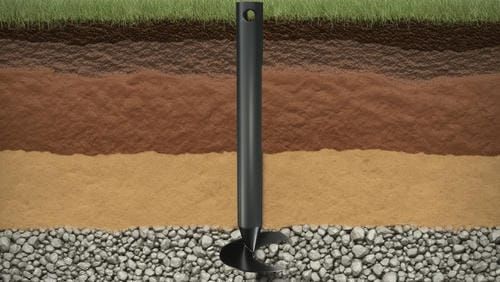

Верхние слои грунта — это, как правило, плодородная почва, суглинки и глины с переменной влажностью. Их несущая способность меняется в зависимости от сезона: зимой промерзание выталкивает опору вверх (силы морозного пучения), весной переувлажненный грунт теряет плотность.
В работе Железкова В.Н. «Винтовые сваи в энергетических и других отраслях строительства» (2004) приводятся значения коэффициента Kt для разных грунтов: для глинистых при вдавливании — 13-16 м⁻¹, для песчаных — 24-28 м⁻¹, для гравелистых — 26-30 м⁻¹. Разница почти в два раза между глиной и гравием. Если свая не достигла плотного песчаного или гравелистого слоя и осталась в глине, ее несущая способность падает пропорционально.
Для Оренбургской области, где распространены как глинистые, так и песчаные грунты, глубина промерзания составляет около 1,5-1,8 метра. Лопасть сваи должна находиться ниже этой отметки — минимум на 0,5 метра в плотный грунт. Итого минимальная длина сваи для дома — 2-2,5 метра. Для забора, где нагрузки меньше, можно ограничиться 1,5-2 метрами, но при условии, что ниже нет плывуна или торфяника.
Типичные последствия ошибки с длиной
Если выбор винтовых свай для дома и забора: что будет, если ошибиться с диаметром и длиной — это не абстрактный вопрос, а конкретный риск. Приведем три сценария:
-
Короткая свая в пучинистом грунте. Зимой силы морозного пучения выталкивают опору вверх. Дом поднимается неравномерно — перекашиваются оконные и дверные проемы. Весной свая частично возвращается, но уже не на исходную позицию. Каждый цикл — деформация накапливается.
-

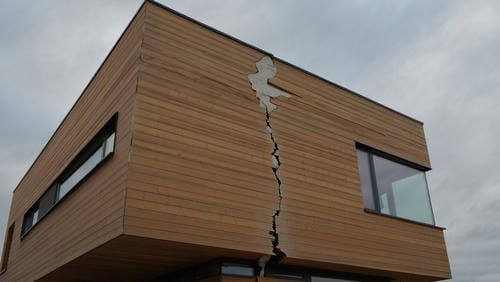

Свая малого диаметра под тяжелым строением. Лопасть продавливает грунт, опора уходит вниз. Просадка может составить 5-15 см за первый год. Если это происходит неравномерно по разным углам здания — трещины в несущих стенах гарантированы.
-
Свая уперлась в камень или скалу. Это случай, когда длина избыточна, а бурение лидерной скважины не проводилось. Свая не добирает проектную глубину, лопасть не заглублена в несущий слой. Результат — псевдоустойчивость, которая разрушается при первой серьезной нагрузке (снеговая зима, ураганный ветер).
Как выбрать винтовые сваи без ошибок: практический алгоритм
Перейдем от теории к действию. Чтобы не гадать, достаточно выполнить три шага.
Шаг 1. Геология участка
Без геологических изысканий как выбрать винтовые сваи — вопрос риторический. Как минимум нужно пробное бурение или закручивание эталонной сваи. По усилию закручивания опытный мастер определит тип грунта на каждом метре глубины.
В исследовании Ливне Б. и Эль-Наггара М.Х. (Canadian Geotechnical Journal, 2008), где испытывались 19 свай на площадках с песчаными и пылевато-глинистыми грунтами, среднее значение коэффициента Kt для пылевато-глинистых грунтов при вдавливании составило 38 м⁻¹ при стандартном отклонении 2,8 м⁻¹, а для песчаных — 62 м⁻¹. Разница более чем в полтора раза. Без данных о грунте вы не сможете корректно рассчитать ни диаметр, ни количество опор.
Шаг 2. Расчет нагрузки
Соберите нагрузки: вес самого строения, кровли, снеговой нагрузки для Оренбургской области (нормативная — 240 кг/м²), ветровой нагрузки, полезной нагрузки от мебели и людей. Для каркасного дома 6х8 метров в два этажа общая нагрузка на фундамент составит ориентировочно 40-60 тонн. При несущей способности одной сваи 89 мм в 3 тонны потребуется 15-20 опор. Если использовать сваи 108 мм с несущей способностью 5 тонн — 10-12 опор.
Шаг 3. Выбор типоразмера
Сводим данные в таблицу:
| Диаметр ствола | Рекомендуемое применение | Несущая способность |
|---|---|---|
| 57 мм | Заборы, легкие калитки, террасы | до 1,5 т |
| 76 мм | Заборы с кирпичными столбами, беседки | до 2 т |
| 89 мм | Каркасные дома, бани, хозблоки | 2,5-4 т |
| 108 мм | Дома из газобетона, кирпича, керамоблоков | 5-7 т |
| 133 мм | Тяжелые строения, промышленные объекты | до 10 т |
Почему лазерная резка металла в Оренбурге влияет на качество свай
Казалось бы, какая связь между раскроем металла и надежностью фундамента? Прямая. Качество лопасти винтовой сваи — ее геометрия, угол наклона, толщина и отсутствие микротрещин — определяет, насколько стабильно свая войдет в грунт и как будет работать под нагрузкой.
На заводе ВЕРСОФ в Оренбурге лазерная резка металла применяется для изготовления лопастей свай. Это дает точность геометрии до 0,1 мм. В отличие от газовой или плазменной резки, лазер не оставляет грата и зоны термического влияния, которые снижают прочность металла. Лопасть, вырезанная лазером, имеет ровную кромку без микротрещин — а значит, под нагрузкой она не разрушится в зоне концентрации напряжений.
Реальный случай из практики
В 2024 году к нам на завод обратился владелец участка в СНТ под Оренбургом. Самостоятельно он установил 12 свай диаметром 57 мм под каркасный дом 6х6 метров. Через год дом дал неравномерную просадку: перепад высот между углами составил 8 см. При вскрытии выяснилось, что три сваи вообще не достигли плотного грунта — уперлись в глинистый слой с высоким содержанием органики. Выбор винтовых свай для дома и забора: что будет, если ошибиться с диаметром и длиной — в этом случае ответом стал демонтаж дома, извлечение всех свай и установка новых, диаметром 89 мм, длиной 2,5 метра с заглублением лопасти в песок. Дополнительные расходы превысили стоимость фундамента в три раза.
Завод ВЕРСОФ, расположенный в Оренбурге, выпускает винтовые сваи всех трех основных типоразмеров — 57, 89 и 108 мм. Каждая партия проходит контроль геометрии лопасти и толщины стенки ствола. Собственное производство металлоконструкций в оренбурге позволяет отслеживать качество на всех этапах: от раскроя листовой стали до нанесения антикоррозийного покрытия. Это значит, что заказчик получает не абстрактные «сваи с рынка», а изделия с известными характеристиками и подтвержденной несущей способностью. Именно такой подход исключает сюрпризы на этапе эксплуатации фундамента.
Выводы: как не повторить чужих ошибок
Резюмируем главное. Несущая способность винтовой сваи определяется тремя факторами: диаметром ствола, диаметром лопасти и глубиной погружения в плотный грунт. Экономия на любом из этих параметров приводит к деформациям строения, которые проявляются не сразу, а через 6-18 месяцев.
Если вы хотите винтовые сваи купить и быть уверенными в результате, запросите у поставщика паспорта на продукцию и данные о геологии участка. Не доверяйте продавцам, которые гарантируют «универсальную сваю для любых грунтов» — таких не существует. Для каждого объекта нужен индивидуальный расчет.
Для забора из профнастила высотой до 2 метров достаточно винтовая свая 57 длиной 1,5-2 метра с шагом 2-2,5 метра. Для каркасного дома — сваи винтовые 89 длиной от 2,5 метра с шагом 1,5-2 метра. Для кирпичного коттеджа — винтовые сваи 108 длиной от 2,5 до 3,5 метров в зависимости от геологии.
И помните: фундамент — это не та статья расходов, на которой стоит экономить. Ошибка здесь стоит дороже, чем любая переплата за правильный типоразмер
