Полмиллиметра, которые решают всё
В 2019 году при плановом осмотре линии 110 кВ в Поволжье на одном из узлов крепления траверсы обнаружили
Эта история не уникальна. Она воспроизводится каждый раз, когда контроль сварных швов траверс опор ЛЭП сводят к формальному обходу с лупой. Между тем узел крепления траверсы к стволу — единственная точка, где изгибающий момент от веса проводов и давления ветра передается на всю конструкцию. Не выдержит шов — не выдержит опора.
Что именно сваривают в узле крепления

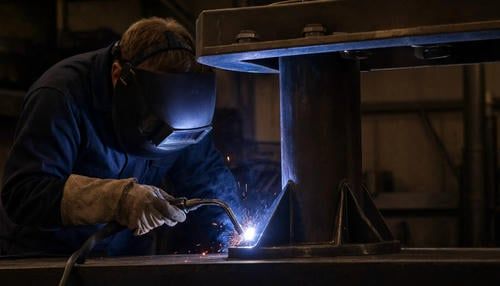

Траверса соединяется со стволом опоры через фасонки, косынки или монтажные площадки. Применяются два типа сварных соединений:
- тавровое Т1 или Т3 — фасонка приваривается к поясу ствола угловым швом;
- нахлесточное Н1 — площадка траверсы накладывается на грань ствола и обваривается по периметру.
В обоих случаях шов угловой. Его главный геометрический параметр — катет. Для опор 35–110 кВ типовые значения:
- 4 мм — при толщине металла до 6 мм;
- 5–6 мм — при толщине 6–10 мм;
- 6–8 мм — для фасонок на опорах 220 кВ и выше.
ГОСТ 23118-2019 требует, чтобы размеры углового шва обеспечивали его рабочее сечение, определяемое проектным значением катета с учетом предельно допустимых отклонений. Отклонение катета в меньшую сторону на 0,5 мм уже считается дефектом, потому что снижает несущую способность соединения на величину, не заложенную в расчет.
Нормативная цепочка
Контроль сварных швов траверс опор ЛЭП опирается на четыре документа:
ГОСТ 23118-2019:
задает требования к стальным строительным конструкциям, включая геометрию и допустимые отклонения сварных соединений.
ГОСТ 14782-86:
устанавливает методы ультразвукового контроля стыковых, угловых, нахлесточных и тавровых соединений — то есть всех типов швов, которые встречаются в узле крепления траверсы.
ГОСТ 3242-79:
классифицирует сварные швы и дает систему их обозначения на чертежах.
Инструкция по визуальному и измерительному контролю:
определяет порядок выполнения ВИК до начала любых других методов НК — проверку геометрии разделки, зазора, угла скоса кромки, а после сварки — катета, выпуклости, ширины шва и наличия поверхностных дефектов.
Три метода НК и порядок их применения
Визуальный и измерительный контроль
ВИК проходят сто процентов швов. Оператор проверяет:
- отсутствие поверхностных трещин, подрезов, пор, наплывов и прожогов;
- соответствие катета проекту — замеряется шаблоном сварщика или штангенциркулем;
- отсутствие брызг металла и шлака на поверхности шва и в околошовной зоне;
- плавность перехода от шва к основному металлу.
Шов, не прошедший ВИК, к другим методам контроля не допускается — сначала исправление, затем повторный осмотр.

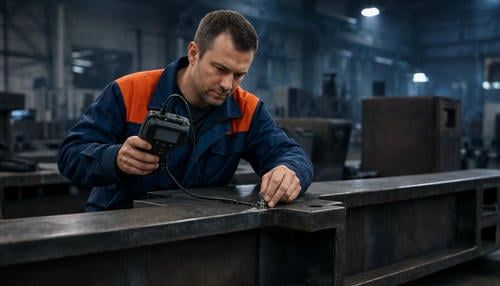

Ультразвуковой контроль
УЗК применяют к швам в растянутой зоне и в местах концентрации напряжений — там, где появление внутреннего дефекта критично. Согласно ГОСТ 14782-86, ультразвуковой контроль выявляет:
- непровары в корне шва;
- внутренние трещины любого раскрытия;
- шлаковые включения и газовые поры в толще металла.
Дефектоскопист сканирует шов наклонным преобразователем, фиксирует амплитуду отраженного сигнала и сравнивает с эталонным образцом. Любой сигнал выше браковочного уровня — остановка и переварка.
Капиллярный и магнитопорошковый контроль
Эти методы назначают выборочно. Капиллярный применяют, когда нужно подтвердить отсутствие трещин, выходящих на поверхность, но неразличимых глазом. Магнитопорошковый — для подповерхностных дефектов на глубине до 2 мм. Оба метода работают как дублирующие после ВИК на швах первой категории ответственности.
Пять дефектов, которые встречаются чаще остальных
По статистике отбраковки на производстве:
- непровар корня — концентратор напряжений, с которого начинается усталостная трещина;
- подрез основного металла — локальное уменьшение сечения, ускоряющее разрушение при циклических нагрузках;
- несоответствие катета проекту — шов выглядит нормально, но работает с перегрузкой;
- шлаковые включения и поры — снижают эффективное сечение шва;
- холодные трещины — возникают через часы или сутки после сварки, когда напряжения в металле достигают пика.
Каждый из перечисленных дефектов в узле крепления траверсы приводит к одному сценарию: микротрещина растет, сечение шва уменьшается, и при совпадении пиковой нагрузки с неблагоприятной погодой происходит разрушение.
