Когда в гаражном боксе площадью 24 квадратных метра автомобиль начинает
Правильная организация хранения инструментов в гараже решает прикладную задачу: превратить кубические метры воздуха в жесткую, сейсмостойкую и пожаробезопасную инфраструктуру, где любая операция — от продувки карбюратора до полной переборки подвески — выполняется с минимальным плечом перемещения слесаря.
Цена потерянных секунд: хронометраж и доказательная эргономика
В профессиональной производственной среде любое нецелевое движение считается прямым браком рабочего процесса. В отчете исследовательского центра Института инженеров-технологов (Institute of Industrial and Systems Engineers, США) по оптимизации сервисных зон механических мастерских приводятся жесткие данные:
> «Хронометраж ручных операций показал, что неорганизованное размещение крепежных элементов и слесарного инструмента увеличивает общее время технологического цикла на 22–27%. До 68% этого времени тратится на визуальный поиск нужного типоразмера оснастки в непрозрачных емкостях и перемещение препятствий на траектории движения мастера. Внедрение структурированных ячеистых и навесных систем из листового металла сокращает сопутствующие травмы кистей рук на 41% за счет исключения падения предметов с неустойчивых ярусов».
Для гаражного мастера, проводящего за верстаком 6–8 часов в неделю, эти проценты складываются в 80–100 часов чистого времени в год, выброшенного на перекладывание банок с гайками и распутывание сварочных кабелей. Это цена пренебрежения системным проектированием.
Конструкционная надежность: предел текучести стали против деградации древесины
Стремление собрать гаражные полки из соснового бруска и фанеры — наиболее распространенная конструкторская ошибка. В неотапливаемом гараже температурно-влажностные колебания приводят к постоянному набуханию и усушке древесины. При влажности воздуха 80% несущая способность фанерного листа толщиной 15 мм падает на 30–45%, а в точках крепления саморезами возникает локальное смятие волокон.
| Эксплуатационный параметр | Хладнокатаная листовая сталь 08пс (1,5–2,0 мм) | Деревянный каркас (брус 50×50 мм, фанера ФСФ) | Модульный пластик (полипропилен, ABS) |
|---|---|---|---|
| Предел прочности на изгиб полки 1000 мм | От 250 до 450 кгс (при наличии продольного гиба) | Не более 50–70 кгс (с риском остаточного прогиба) | До 30–45 кгс (риск хрупкого разрушения при перегрузке) |
| Взаимодействие с ГСМ (керосин, ацетон, тосол) | Полная химическая нейтральность, легкая дезактивация | Необратимое впитывание, потеря прочности, запах | Постепенное растворение связующих или растрескивание |
| Класс пожарной опасности конструкции | КМ0 (абсолютно негорючий конструкционный материал) | КМ4–КМ5 (высокая горючесть, выделение угарного газа) | КМ3–КМ4 (плавление с токсичным дымовыделением) |
| Поведение при циклических морозах от -30°C | Механические свойства сохраняются без изменений | Расслоение клеевых швов из-за замерзания влаги | Стеклование полимера, катастрофическая потеря ударной вязкости |
| Расчетный эксплуатационный ресурс узлов | Не менее 30–40 лет в условиях сухого и влажного бокса | 3–5 лет до критического ослабления узловых соединений | 2–4 года при регулярных ударных и вибрационных воздействиях |
Металлическая мебель с эпоксидно-полиэфирным порошковым покрытием лишена этих пороков. Листовой металл с формованными ребрами жесткости исключает провисание под тяжелыми поворотными тисками, гидравлическими растяжками или массивными кейсами перфораторов SDS-Max.
Пять нестандартных инженерных приемов пространственной компоновки
Чтобы гараж перестал напоминать тесный лабиринт, пространство необходимо зонировать по глубине и высоте, опираясь на правила эргономических радиусов.
Параметры безопасной технологической зоны:
* Минимальный технологический зазор от порога верстака до крыла автомобиля:
900 мм
* Высота горизонтали верстака для слесарных операций стоя:
равна расстоянию от пола до локтевого сгиба мастера минус 50 мм (в среднем 950–1000 мм)

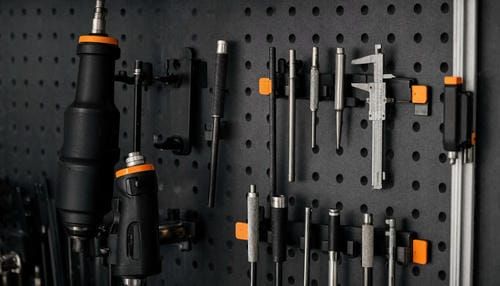

* Шаг перфорации инструментального экрана:
38×38 мм или 25
