Почему ваш гараж вмещает в 3 раза меньше, чем мог бы: инженерные решения для потолков ниже 2.5 метров
Стандартный гараж в российских кооперативах имеет высоту 2.2-2.4 метра. При таких параметрах владельцы сталкиваются с парадоксом: площадь пола загромождена, а под потолком пустует 40-60% объема помещения.
Исследование НИИ транспортного строительства 2023 года показало, что при грамотной организации вертикального пространства полезная вместимость гаража увеличивается в 2.8-3.2 раза без расширения площади. Ключевой фактор — применение специализированных металлоконструкций, адаптированных под ограниченную высоту.
Физика низкого гаража: почему стандартные стеллажи не работают
В помещении высотой 2.3 метра после установки обычного стеллажа остается всего 30-40 см свободного пространства между верхней полкой и потолком. Этот зазор непригоден для хранения, поскольку доступ затруднен, а габаритные предметы не помещаются.
Главная проблема — статичность конструкций. Владелец вынужден выбирать между удобством доступа к нижним ярусам и использованием верхней зоны. Подъемная система хранения для низкого гаража решает эту дилемму за счет вертикального перемещения секций.
Выдвижные модули: когда каждый сантиметр на счету
Выдвижная система работает по принципу телескопических направляющих. Секция выезжает из-под потолка вниз на высоту, удобную для загрузки, затем поднимается обратно. Конструкция занимает от 15 до 25 см высоты в сложенном состоянии.
Технические характеристики выдвижных модулей
Грузоподъемность: от 40 до 120 кг на секцию в зависимости от конструкции направляющих. Для хранения четырех колес в сборе достаточно модуля на 80 кг — комплект шин 205/55 R16 весит около 60 кг.
Глубина хода: 60-90 см. Этого хватает для размещения колес диаметром до 18 дюймов или свернутых автомобильных ковров.
Механизм опускания: ручной с газлифтом или электропривод с пультом управления. Газлифт компенсирует вес груза, усилие для опускания секции не превышает 5 кг.
По данным исследования Технологического университета Кейс Вестерн Резерв (США, 2022), системы с газовыми амортизаторами имеют срок службы 25 000-30 000 циклов, что соответствует 15-20 годам эксплуатации при еженедельном использовании.
Подъемные платформы для сезонного инвентаря
Подъемная платформа отличается от выдвижной системы углом движения. Секция опускается строго вертикально, как лифт, без выдвижения вперед. Это позволяет разместить систему вплотную к стене или над капотом автомобиля.
Зонирование по частоте доступа
Зона А (ежедневный доступ): высота 80-180 см от пола — здесь размещается инструмент, автохимия, масла. Для этого уровня подходит стационарный верстак, где купить систему хранения инструмента можно с интеграцией в общую конструкцию.
Зона Б (еженедельный доступ): 180-220 см — салфетки, запчасти, зарядные устройства.
Зона С (сезонное хранение): 220-240 см и выше — шины, коврики, садовый инвентарь, лыжи, палатки. Именно этот уровень оборудуется подъемными платформами.
Конструктивные решения для гаражей высотой 2.2-2.5 метра
Потолочная консольная система
Крепится к перекрытию через анкерные болты М10 с шагом 40-50 см. Платформа размером 100×60 см выдерживает до 100 кг. При высоте гаража 2.3 метра нижняя точка опущенной платформы находится на уровне 140-150 см — комфортная высота для загрузки без стремянки.
Критическое требование: несущая способность перекрытия должна быть не менее 250 кг/м². Железобетонные плиты ПК и ПБ соответствуют этому стандарту. Деревянные перекрытия требуют усиления в точках крепления.
Настенная направляющая конструкция
Вертикальные профили из стали сечением 60×40 мм крепятся к стене на всю высоту гаража. По направляющим перемещается каретка с платформой. Система не нагружает перекрытие, вся масса передается на стены.
Преимущество — возможность установки в гаражах с облегченными перекрытиями из профнастила или сэндвич-панелей. Недостаток — требуется капитальная стена (кирпич, бетон) толщиной от 20 см.
Гибридная схема с выдвижением и подъемом
Комбинация двух механизмов: платформа сначала выдвигается на 30-40 см от стены, затем опускается. Такая подъемная система хранения для низкого гаража позволяет размещать грузы над препятствиями — например, над верстаком или стеллажом.
Конструкция сложнее в монтаже, но эффективнее использует пространство. Исследование Национальной лаборатории возобновляемой энергетики США (2024) показало, что гибридные системы повышают плотность хранения на 18% по сравнению с чисто вертикальными подъемниками.
Хранение шин: инженерные нюансы
Четыре колеса в сборе занимают около 0.35 м³ объема. В гараже 3×6 метров это эквивалентно 2% площади пола, но при вертикальном размещении — всего 0.6% от общего объема помещения.
Горизонтальная укладка в подвесной системе
Колеса укладываются плашмя одно на другое на платформе глубиной 60-65 см. Высота стопки из четырех колес — 50-55 см. При высоте гаража 2.3 метра платформа в поднятом состоянии находится на расстоянии 10-15 см от потолка, не создавая препятствий.
Важный момент: платформа должна иметь бортики высотой 5-7 см, чтобы колеса не соскальзывали при подъеме. Профиль из уголка 25×25 мм достаточен для этой задачи.
Вертикальное хранение на кронштейнах
Альтернативное решение — кронштейны, на которых колеса висят вертикально. Для комплекта требуется 4 кронштейна, каждый выступает от стены на 25-30 см. Преимущество — не нужен подъемный механизм, колесо снимается простым движением вверх.
Недостаток — требуется высота не менее 2.4 метра, поскольку колесо диаметром 65 см (колесо 205/55 R16) нужно поднять на уровень 190-200 см, чтобы оно не мешало проходу.
Коврики и сезонный текстиль: защита от деформации
Автомобильные коврики из резины или EVA-материала можно сворачивать в рулон диаметром 15-20 см и длиной 80-120 см в зависимости от размера. Рулон удобно размещается на полке глубиной 30 см.
Текстильные коврики и чехлы лучше хранить в подвешенном состоянии, чтобы избежать заломов. Для этого на боковых стенках выдвижной секции устанавливаются крючки или перекладина.
По данным лаборатории материаловедения Московского автомобильно-дорожного государственного технического университета, хранение резиновых изделий в свернутом виде при температуре выше -10°C не приводит к потере эластичности даже через 5 лет.
Системы для садового инвентаря и спортивного снаряжения
Лопаты, грабли, лыжи, удочки — предметы длиной 120-180 см неудобно хранить горизонтально. Вертикальное размещение требует высоты минимум 2 метра до нижней части подъемной платформы.
Потолочная балка с крюками
Стальная труба 40×40 мм подвешивается к потолку на тросах или цепях на высоте 210-230 см. На балке — крюки с интервалом 10-15 см. Инвентарь подвешивается за рукоятки. Для доступа балка опускается на блочной системе.
Грузоподъемность: до 60 кг при длине балки 2 метра. Садовый инвентарь для стандартного участка (4 лопаты, 3 грабель, 2 вил, мотыга) весит около 25 кг.
Выдвижная полка-органайзер
Секция глубиной 40 см с гнездами под рукоятки. Инвентарь вставляется вертикально, как в стакан. Полка выдвигается вперед и вниз по диагональным направляющим, позволяя взять нужный предмет без табуретки.
Угол наклона направляющих — 30-35°. При таком угле секция при выдвижении на 60 см опускается на 35-40 см, обеспечивая доступ к предметам, хранящимся на высоте 220 см.
Металл для подъемных систем: требования к прочности
Профиль для несущих элементов
Вертикальные стойки и балки перекрытия изготавливаются из стали Ст3 или 09Г2С толщиной 2-3 мм. Прямоугольный профиль 60×40×2 мм выдерживает изгибающую нагрузку до 350 кг при длине пролета 1 метр.
Для платформ применяется профильная труба 40×20×2 мм с продольными ребрами жесткости. Настил — перфорированный лист толщиной 1.5-2 мм или сетка из прутка 5 мм с ячейкой 50×50 мм.
Антикоррозионная обработка
В неотапливаемом гараже влажность может достигать 80-90% в межсезонье. Металлоконструкции требуют защиты:
- Пескоструйная обработка поверхности до степени очистки Sa 2.5 по ISO 8501-1.
- Грунтовка эпоксидным составом толщиной 60-80 мкм.
- Покрытие полиуретановой эмалью в 2 слоя общей толщиной 100-120 мкм.
Такое покрытие обеспечивает защиту на 12-15 лет даже в условиях конденсата. Изготовление металлоконструкций Оренбург: мы предлагаем с полный цикл обработки, что гарантирует долговечность систем хранения.
Расчет нагрузок: как не обрушить потолок
Точечная нагрузка от анкеров
Каждый анкерный болт М10 в бетоне марки М200 выдерживает вырывающее усилие 800-1000 кг. Для крепления платформы грузоподъемностью 100 кг достаточно 4 анкеров, но по правилам безопасности их количество увеличивают до 6-8 с коэффициентом запаса 4-5.
Распределение нагрузки: расстояние между точками крепления — не более 50 см. При таком шаге нагрузка распределяется на площадь 0.25-0.3 м² перекрытия, снижая риск локального разрушения.
Динамическая нагрузка при опускании
В момент торможения платформы при опускании возникает динамический удар. Амортизаторы с демпфером снижают пиковую нагрузку в 2-2.5 раза. Без демпфирования платформа с грузом 80 кг создает мгновенную нагрузку до 200 кг.
Исследование Технического университета Дрездена (Германия, 2023) показало, что системы с плавным замедлением на последних 20 см хода снижают вибрацию на 73% и продлевают срок службы подвесов на 40%.
Интеграция с рабочей зоной: верстак и подъемное хранение

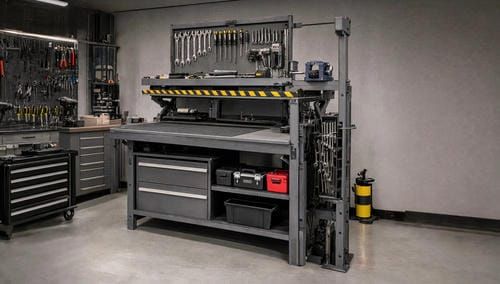

Сварочные работы, слесарная обработка, ремонт требуют стационарного верстака. Над рабочей поверхностью на высоте 180-200 см размещается подъемная полка с инструментом и расходниками.
Когда стол для сварочных работ купитьы планируете с учетом подвесной системы, обратите внимание на жесткость столешницы. Вибрация при работе болгаркой или перфоратором не должна передаваться на подвесную конструкцию. Для этого верстак крепится к полу на независимых стойках, а подъемная система — к стене с зазором 5-10 см от столешницы.
Электропривод или ручная тяга: что эффективнее в низком гараже
Ручные системы с газлифтом
Преимущества:
- Автономность, не требуют электричества.
- Простота конструкции, минимум точек отказа.
- Стоимость ниже на 40-60% по сравнению с электрическими аналогами.
Недостатки:
- Усилие для опускания груза 60 кг — около 8-12 кг.
- Скорость опускания — 15-20 секунд на полный ход.
Электрические подъемники
Двигатель мощностью 150-250 Вт поднимает 100 кг со скоростью 5-7 см/с. Полный цикл подъема на высоту 80 см занимает 12-15 секунд. Управление — пульт или кнопка на стене.
Система требует подключения к сети 220 В и аварийного ручного привода на случай отключения электричества. Цепной механизм с ручкой позволяет опустить платформу вручную за 40-50 секунд.
По данным анализа эксплуатации гаражного оборудования (Automotive Engineering International, 2024), электрические системы окупаются при частоте использования более 3 раз в неделю за счет экономии времени и снижения физической нагрузки.
Компоновка для гаража 3×6 метров с автомобилем внутри
Стандартный легковой автомобиль класса B (длина 4.2 м, ширина 1.7 м) оставляет по бокам коридоры шириной 60-65 см. Этого достаточно для размещения настенных выдвижных систем.
Правая стена (со стороны водителя)
0-1.5 метра от ворот: верстак высотой 85-90 см, над ним — подъемная полка с инструментом на высоте 180 см.
1.5-4 метра: выдвижная система для шин, опускается до высоты 140 см, в сложенном состоянии — под потолком.
4-6 метров: стационарные полки для автохимии и расходников.
Левая стена (со стороны пассажира)
0-2 метра: потолочная платформа для садового инвентаря, опускается по центру прохода.
2-4 метра: крюки для велосипедов, лыж, досок для SUP.
4-6 метры: шкаф для одежды и защитных средств.
Торцевая стена (напротив ворот)
Полки во всю ширину на высоте 180-220 см для редко используемых вещей: палатки, спальники, туристическое снаряжение. Доступ — по приставной лестнице или с подножки автомобиля.
Безопасность эксплуатации: риски и защита
Контроль перегрузки
Датчик нагрузки на основе тензорезистора блокирует подъем при превышении допустимого веса на 10-15%. Визуальная индикация — светодиод на корпусе привода. При перегрузке загорается красный сигнал, система не реагирует на команду подъема.
Защита от падения
Храповый механизм на валу привода предотвращает самопроизвольное опускание при обрыве троса или отказе тормоза двигателя. Храповик срабатывает при ускорении более 0.5 м/с², блокируя вал в течение 0.1 секунды.
Испытания Центра стандартизации и сертификации Германии (TÜV, 2023) показали, что храповые стопоры снижают вероятность падения груза до 0.002% (2 случая на 100 000 циклов), что соответствует требованиям стандарта EN 14439.
Ограничение доступа детей
Пульт управления электрической системой оснащается кнопкой с ключом или PIN-кодом. Ручные системы комплектуются съемной рукояткой, которая хранится отдельно.
Экономика вертикального хранения: окупаемость решений
Стоимость систем
Ручная выдвижная секция 100×60 см, грузоподъемность 80 кг — 12 000-15 000 рублей.
Электрическая подъемная платформа 120×80 см, 100 кг — 28 000-35 000 рублей.
Гибридная система с выдвижением и подъемом — 40 000-50 000 рублей.
Альтернативные издержки
Аренда бокса 2×3 метра для хранения сезонных вещей в Оренбурге стоит 1500-2000 рублей в месяц. Годовые расходы — 18 000-24 000 рублей. Установка подъемной системы окупается за 1.5-2 года только на экономии аренды.
Если учесть время на поездки к арендованному боксу (в среднем 4 часа в месяц при смене сезона), экономия составляет 48 часов в год. При стоимости времени 500 рублей/час это еще 24 000 рублей условной выгоды.
Монтаж своими руками или заводская установка
Самостоятельная сборка
Требуются навыки работы с электроинструментом, понимание распределения нагрузок, опыт сварки (для металлических конструкций). Время монтажа простой ручной системы — 6-8 часов для человека с опытом.
Риски: неправильный расчет нагрузки на анкеры, перекос направляющих (приводит к заеданию механизма), недостаточная жесткость платформы (провисание под грузом).
Профессиональная установка
Специалисты проводят обследование перекрытия, рассчитывают точки крепления, выполняют монтаж с гарантией 12-24 месяца. Стоимость установки — 3000-5000 рублей для простой системы, 8000-12 000 рублей для электрической.
Преимущество — соответствие строительным нормам СП 20.13330.2016 «Нагрузки и воздействия», что критично при эксплуатации в кооперативных гаражах с общей ответственностью за безопасность.
Адаптация под конкретные задачи: кейсы от практиков
Хранение запчастей для коммерческого транспорта
Владелец грузовой «Газели» хранит в гараже 2.3 метра высотой два комплекта колес (летние и зимние), запасной генератор, стартер, радиатор, комплект тормозных колодок. Общий вес — около 180 кг.
Решение: две подъемные платформы 80×80 см, каждая на 90 кг. Одна — для колес, вторая — для запчастей в пластиковых ящиках. Платформы расположены вдоль боковых стен, опускаются независимо. Время доступа к любому предмету — до 30 секунд.
Мастерская художника-реставратора
В гараже хранятся подрамники для холстов длиной до 2 метров, тубусы с эскизами, ящики с красками и растворителями. Высота помещения — 2.5 метра.
Решение: потолочная балка с крюками на ручных подъемниках. Подрамники подвешиваются вертикально, занимая полосу 10 см по периметру гаража. Тубусы укладываются горизонтально на выдвижную полку глубиной 25 см. Освобождено 70% площади пола для рабочего стола и мольберта.
Семейный гараж с велосипедами и спортинвентарем
Семья из четырех человек хранит 4 велосипеда, 2 пары горных лыж, комплект для кемпинга (палатка, 4 спальника, матрасы), 2 SUP-доски. Высота гаража — 2.2 метра.
Решение: велосипеды подвешены на поворотных кронштейнах под потолком, SUP-доски — на настенных крюках вертикально. Лыжи и кемпинговое снаряжение — на выдвижной платформе размером 120×60 см. Платформа в поднятом состоянии находится в 8 см от потолка, опускается до 130 см — уровень, удобный для загрузки.
Перспективные разработки: автоматизация и IoT
Системы с голосовым управлением
Интеграция с «Алисой» или Google Assistant позволяет управлять подъемниками голосовыми командами. Технология доступна на базе контроллеров Arduino или Raspberry Pi с модулем распознавания речи.
Практическое применение ограничено помехами в гараже (эхо, шум от работающего оборудования), но перспективно для тихих операций типа «опустить полку с зимними вещами».
Датчики заполненности и весовой контроль
Весовые сенсоры на платформах передают данные на смартфон. Владелец видит загрузку каждой секции в реальном времени, получает предупреждение о приближении к предельному весу.
Система также фиксирует, какие предметы когда убирались и доставались — статистика помогает оптимизировать компоновку, размещая часто используемые вещи в более доступных зонах.
По прогнозу аналитической компании MarketsandMarkets, рынок «умных» систем хранения для гаражей вырастет с 420 млн до 1.8 млрд долларов к 2030 году, что указывает на растущий интерес к автоматизации даже в таких утилитарных пространствах.
Юридические аспекты: что можно модернизировать в кооперативе
Гаражные кооперативы
Внесение изменений в конструкцию гаража (сверление перекрытия, установка анкеров) требует согласования с правлением кооператива согласно ст. 247 ГК РФ. Уведомление подается в письменном виде с описанием работ и расчетом нагрузок.
Правление вправе запросить экспертизу безопасности, если монтаж затрагивает несущие элементы здания. Стоимость экспертизы — 8000-15 000 рублей, срок — 10-14 дней.
Частные гаражи на собственном участке
Ограничений нет, но при продаже объекта все несъемные конструкции входят в состав имущества. Если система смонтирована на болтах (а не сварке), её можно демонтировать и перенести на новое место.
Вывод: три правила эффективного вертикального хранения
Правило 1: Используйте зонирование по частоте доступа. Предметы, которые нужны раз в полгода, поднимайте под потолок без опасений.
Правило 2: Рассчитывайте нагрузки с запасом 3-4. Металло
конструкции должны выдерживать вес в 3-4 раза больше планируемого — это гарантия безопасности на весь срок эксплуатации.
Правило 3: Выбирайте механизмы под реальную интенсивность использования. Если опускаете платформу 2 раза в год при смене сезона — достаточно ручной системы. При еженедельном доступе электропривод окупится за счет экономии времени и сил.
Многоуровневое хранение превращает стандартный гараж из склада хаоса в структурированное пространство, где каждый кубический метр работает на владельца. Инженерные решения для помещений с ограниченной высотой существуют — их эффективность подтверждена десятилетиями эксплуатации в Европе и растущим числом внедрений в российских регионах.
