Гаражный верстак для запрессовки подшипников — это не просто стол с тисками. Это инженерная конструкция, от которой зависит точность операций и ваша безопасность. Если верстак прогнется хотя бы на полмиллиметра — посадка будет неправильной, подшипник сядет косо, и вы узнаете об этом только когда узел заклинит на скорости.
В этой статье мы разберем, как рассчитать массу верстака, обеспечить достаточную жесткость столешницы и выбрать правильный способ анкеровки к полу. Все рекомендации основаны на нормативах ГОСТ Р 58863-2020 и инженерном опыте завода ВЕРСОФ в Оренбурге.
Почему зона запрессовки требует отдельного расчета
Зона запрессовки на верстаке — это участок столешницы, где установлен или устанавливается гидравлический пресс. Проблема в том, что пресс создает сосредоточенную нагрузку, которая в разы превышает статический вес инструмента. Если верстак рассчитан только на равномерно распределенный груз, то в точке приложения усилия пресса столешница прогнется.
По данным исследований Самарского государственного технического университета, опубликованным в сборнике «Высокие технологии в машиностроении» (2025), при сосредоточенной нагрузке деформация пластинчатых конструкций возрастает в 2,5–4 раза по сравнению с равномерно распределенной при той же общей массе груза. Это значит, что для зоны запрессовки нужна либо более толстая столешница, либо дополнительные ребра жесткости, либо локальное усиление.
Расчет массы верстака: формула и практические значения
Масса верстака — это не только стабильность, но и демпфирование вибраций. Тяжелый верстак не вибрирует при работе пресса, не смещается от ударов молотком и не раскачивается при усилиях на тисках.
Базовая формула для расчета минимальной массы верстака с зоной запрессовки:
M = (F × k) / g + m₁ + m₂
Где:
- F — максимальное усилие пресса (Н)
- k — коэффициент запаса по массе (рекомендуется 1,5–2,0)
- g — ускорение свободного падения (9,81 м/с²)
- m₁ — масса столешницы (кг)
- m₂ — масса инструментов и оснастки, постоянно находящихся на верстаке (кг)
Практический пример: для гидравлического пресса с усилием 20 тонн (196 000 Н) и коэффициентом запаса 1,7 минимальная масса верстака должна быть не менее:
(196 000 × 1,7) / 9,81 ≈ 34 000 Н / 9,81 ≈ 3 465 кг
Это означает, что верстак для серьезного пресса должен весить не менее 3,5 тонн. Именно поэтому заводские верстаки для запрессовки изготавливают из толстого листового металла и усиливают массивными опорами. Металлоизделия для частных домов от производителя, таких как завод ВЕРСОФ, позволяют заказать верстак с расчетной массой под ваши задачи.
Жесткость столешницы: допустимый прогиб и способы усиления
Жесткость — это способность столешницы сопротивляться деформации под нагрузкой. Для зоны запрессовки критически важно, чтобы прогиб не превышал 0,1 мм на каждые 100 мм длины участка. Это требование вытекает из нормативов точности посадок подшипников: стандарт ISO 286 устанавливает допуски порядка 10–25 мкм для типовых посадок, и прогиб столешницы в 0,5 мм уже выводит результат за эти рамки.
ГОСТ Р 58863-2020 «Столы производственные. Верстаки из металла» устанавливает, что деформация каркаса верстака при номинальной нагрузке не должна превышать 10 мм. Однако для верстака с зоной запрессовки этого недостаточно — нужно ориентироваться на деформацию не более 2–3 мм в точке приложения усилия пресса.
Способы увеличения жесткости столешницы:
Увеличение толщины листа. Минимальная толщина для зоны запрессовки — 8 мм стальной лист. Для прессов усилием более 10 тонн — 12–16 мм.
Ребра жесткости. Приваренные снизу столешницы стальные полосы толщиной 6–8 мм с шагом 150–200 мм увеличивают жесткость в 3–5 раз.
Двойная столешница. Два листа металла, сваренные между собой с воздушным зазором 10–15 мм, образуют конструкцию, по жесткости превосходящую сплошной лист той же массы.

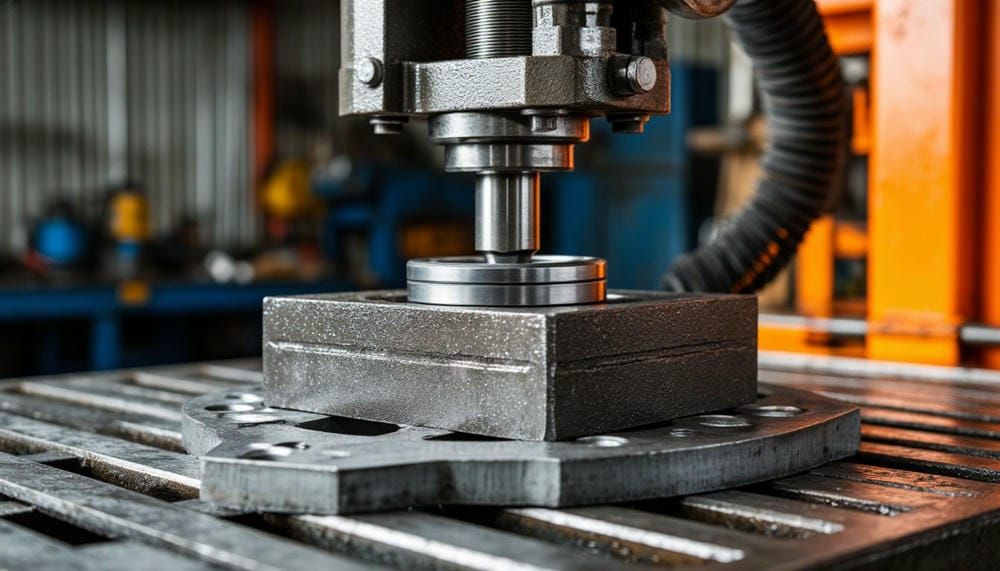

Локальное усиление под прессом. Плита из стали толщиной 20–30 мм, приваренная к основной столешнице именно в зоне установки пресса, распределяет нагрузку на большую площадь.
Зона запрессовки: компоновка и требования к размещению пресса
Зона запрессовки на верстаке должна быть расположена вблизи одной из опорных стоек — это обеспечивает передачу усилия пресса непосредственно на каркас, минуя безопорный пролет столешницы. Оптимальное расстояние от центра пресса до ближайшей опоры — не более 200 мм.
Размеры зоны запрессовки зависят от габаритов пресса и обрабатываемых деталей. Типовые размеры:
- Ширина зоны: 400–600 мм (достаточно для размещения пресса и свободного доступа к нему)
- Глубина зоны: 300–500 мм (определяется вылетом штока пресса)
- Высота установки пресса: на 50–100 мм выше основной плоскости столешницы (для предотвращения попадания стружки и масла в зону работы)
В зоне запрессовки не должно быть отверстий, пазов или вырезов, ослабляющих столешницу. Если на верстаке предусмотрена система крепления инструмента в виде перфорированной панели или направляющих, они должны находиться вне зоны запрессовки.
Анкеровка к полу: расчет точек крепления и выбор анкеров
Незакрепленный верстак с прессом — это аварийная ситуация, ожидающая своего часа. При работе гидравлического пресса возникают не только вертикальные, но и горизонтальные усилия, особенно при снятии деталей с натягом. Верстак массой 300 кг при горизонтальном усилии в 500 Н получит ускорение 1,67 м/с² — это足以, чтобы он сдвинулся на несколько сантиметров за один цикл работы.
Анкеровка верстака выполняется через опорные пластины (пятки) стоек каркаса. Минимальное количество точек крепления — 4 (по одной на каждую стойку). Для верстаков длиной более 2 метров рекомендуется 6 точек крепления.
Расчет анкеровки:
F_анкера ≥ (F_гор × k) / n
Где:
- F_гор — горизонтальная составляющая усилия пресса (Н)
- k — коэффициент запаса (1,5–2,0)
- n — количество анкеров
Для типового гаражного верстака с прессом усилием 10 тонн горизонтальная составляющая составляет порядка 2 000–3 000 Н. При 4 анкерах и коэффициенте запаса 1,7 каждый анкер должен выдерживать:
(3 000 × 1,7) / 4 = 1 275 Н
Это соответствует химическому анкеру диаметром М10 с глубиной заделки 80 мм в бетон класса не ниже B15. Для бетона B20 и выше достаточно анкера М8 с глубиной заделки 60 мм.
Важный нюанс: анкеры устанавливаются после окончательной сборки и выверки верстака. Отверстия в пятках стоек должны быть овальными (продольными) с запасом ±10 мм для точной регулировки положения верстака перед закретлением.
Материалы и оснастка: что заказать на заводе ВЕРСОФ
Завод металлоконструкций ВЕРСОФ в Оренбурге производит верстаки по индивидуальным чертежам с учетом требований к зоне запрессовки. В стандартную комплектацию входят:
- Каркас из профильной трубы 60×40×3 мм или 80×40×3 мм
- Столешница из листовой стали толщиной 6–16 мм с ребрами жесткости
- Опорные пластины с отверстиями под анкеры
- Перфорированная панель для навесного инструмента (устанавливается вне зоны запрессовки)
По вашему заказу может быть изготовлено локальное усиление столешницы в зоне установки пресса, дополнительные ребра жесткости и индивидуальные размеры верстака. Также вы можете купить сварочный стол для выполнения сварочных операций в гараже — это отдельная рабочая зона, которая не должна совмещаться с зоной запрессовки из-за риска повреждения прецизионных поверхностей пресса искрами и брызгами металла.
Итог: чек-лист проектирования верстака с зоной запрессовки
Перед тем как заказывать или изготавливать верстак, проверьте каждый пункт:
- Определено максимальное усилие пресса и рассчитана минимальная масса верстака
- Выбрана толщина столешницы с учетом допустимого прогиба не более 0,1 мм на 100 мм
- Зона запрессовки расположена вблизи опорной стойки (не более 200 мм от центра пресса)
- Рассчитано количество и тип анкеров для крепления к полу
- Отверстия в опорных пластинах выполнены овальными для регулировки положения
- Система крепления инструмента расположена вне зоны запрессовки
- Столешница имеет ребра жесткости или локальное усиление под прессом
Грамотно спроектированный верстак — это не роскошь, а необходимость. Ошибка в расчете жесткости или массы обойдется дороже, чем заказ инженерного расчета у производителя. Свяжитесь с заводом ВЕРСОФ — мы рассчитаем ваш верстак по вашим параметрам пресса и условиям эксплуатации.
