В данной статье мы разберем физическую природу обратной упругой деформации высокопрочных сталей, проанализируем влияние предела текучести на итоговый угол и представим проверенные методы технологической компенсации. Вы узнаете о специфике работы с марками AHSS, расчетах радиусов и современных системах адаптивного контроля.
Пружинение при гибке высокопрочных сталей: методы компенсации угла и точные коэффициенты для разных марок (HSS, AHSS)
Содержание:
1. Механика пружинения: почему «молчит» обычный расчет.
2. Влияние предела текучести и модуля упругости.
3. Математическое прогнозирование угла для HSS и AHSS.
4. Технологические методы компенсации: от перегиба до адаптивных систем.
5. Рекомендации по выбору инструмента и радиусов.
Физика сопротивления: почему металл стремится вернуться в исходное состояние
Работа с высокопрочными (HSS) и ультравысокопрочными (AHSS) сталями в корне отличается от обработки рядового проката. Основная проблема заключается в феномене пружинения — восстановлении части упругой деформации после снятия нагрузки с пуансона. Если для стали Ст3 угол пружинения составляет 1–2 градуса, то для сталей с пределом текучести свыше 700 МПа этот показатель может достигать 10–15 градусов.
Когда выполняется гибка листового металла, внутренние слои заготовки подвергаются сжатию, а внешние — растяжению. В высокопрочных марках зона упругой деформации значительно шире, чем в пластичных сталях. Это приводит к тому, что после выхода пуансона из матрицы накопленная энергия буквально «разгибает» деталь обратно.
Факторы, определяющие величину пружинения
Ключевым параметром здесь выступает отношение предела текучести (YS) к модулю упругости (E). Чем выше это отношение, тем значительнее будет отклонение. Исследования, опубликованные в Journal of Materials Processing Technology (авторы: W.M. Choi и др., «Springback characteristics of AHSS»), подтверждают: «При увеличении предела текучести стали с 270 до 980 МПа величина пружинения возрастает практически линейно, что требует кратного увеличения угла перегиба для достижения проектных параметров».
Не стоит забывать и о направлении проката. Наш металл завод в Оренбурге при проектировании технологических карт всегда учитывает, что гибка поперек волокон требует меньших усилий, но дает иную картину распределения внутренних напряжений, чем гибка вдоль.
Математическое прогнозирование и коэффициенты

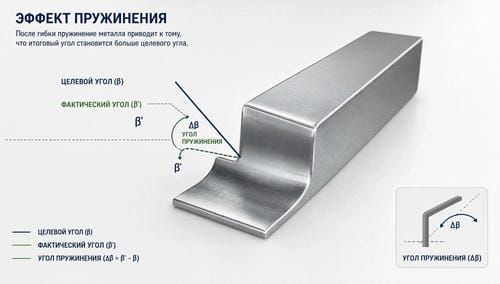

Для предварительного расчета угла компенсации часто используется коэффициент пружинения. Он определяется как отношение конечного угла после пружинения к углу под нагрузкой. Однако для сталей типа Hardox, Domex или отечественных аналогов серии «Магнит» стандартные таблицы из справочников 70-х годов не подходят.
Для AHSS сталей (двухфазные DP, TRIP-стали) расчет должен учитывать упрочнение материала в процессе деформации. Эмпирическая формула компенсации часто выглядит как, гдезависит от соотношения радиуса пуансона к толщине листа (). При малых радиусах () пружинение минимально, но возникает риск трещинообразования. При больших радиусах эффект «памяти» проявляется максимально агрессивно.
Эффективная компенсация пружинения при гибке высокопрочной стали

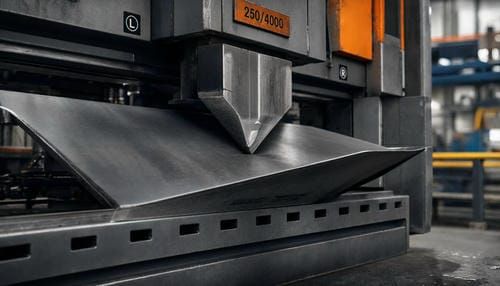

Существует несколько подходов к решению этой задачи. Самый простой и распространенный — метод перегиба (Bottoming). Пуансон опускается глубже проектной отметки на расчетную величину. Однако этот метод требует колоссальных усилий пресса, которые могут повредить станину или инструмент при работе с HSS.
Более прогрессивная компенсация пружинения при гибке высокопрочной стали реализуется через использование систем адаптивного контроля (Active Angle Control). Такие системы в реальном времени замеряют угол в процессе нагружения и после кратковременного отвода пуансона, автоматически догибая деталь до нужного значения. Это исключает влияние вариативности свойств металла в разных партиях.
Подготовка заготовок и требования к кромке
Точность финального угла напрямую зависит от качества предварительной обработки. Любые микротрещины на торце заготовки под воздействием высокого напряжения при гибке могут превратиться в критические дефекты. Именно поэтому качественная лазерная резка металла является обязательным этапом. Лазер обеспечивает минимальную зону термического влияния, что сохраняет структуру высокопрочной стали на кромке и позволяет избежать непредсказуемого поведения металла в матрице.
Рекомендации по выбору инструментария
При работе с HSS необходимо использовать специализированный инструмент с повышенной твердостью. Обычные пуансоны быстро изнашиваются из-за абразивности окалины и высокого давления.
1. Радиус пуансона: Должен быть минимум в 2–4 раза больше толщины листа (в зависимости от марки стали).
2. Ширина раскрытия матрицы (V): Рекомендуется выбирать V в 10–12 раз больше толщины листа для снижения требуемого усилия и стабилизации пружинения.
Применение радиусных вставок в матрицах позволяет уменьшить трение и сделать процесс деформации более равномерным, что снижает разброс угловых отклонений.
Заключение
Пружинение высокопрочных сталей — это не досадная помеха, а физическая закономерность, которой можно и нужно управлять. Понимание механики процесса, использование точных коэффициентов и современного оборудования позволяют получать детали с допуском до 0,5 градуса даже на самых «капризных» марках AHSS.
