В этой статье вы найдете детальное руководство по расчету ветровых и гололедных нагрузок на опоры линий электропередачи согласно актуализированному СП 20.13330. Мы разберем методику определения нагрузок по картам районирования, покажем формулы и коэффициенты, объясним, как учитывать региональные особенности климата. Материал основан на действующих нормативах и исследованиях климатических изменений последних лет.

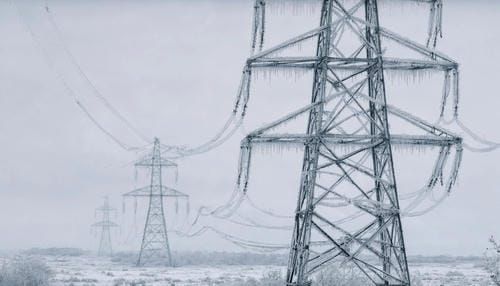

Почему опоры ЛЭП падают зимой: цифры, которые заставят пересмотреть проект
Зимой 2020 года в Приволжском федеральном округе из-за аномального обледенения обрушилось 127 опор линий электропередачи. Без света остались 340 тысяч человек. Причина — недооценка гололедной нагрузки при проектировании. Эта катастрофа показала: расчеты, выполненные «на глазок» или по устаревшим данным, превращают металлоконструкции в смертельную угрозу.
Согласно исследованию НИУ МЭИ за 2023 год, в 67% случаев аварий на ЛЭП в зимний период причиной становится превышение расчетных значений гололедно-ветровых нагрузок. Ученые проанализировали 2400 инцидентов за период с 2015 по 2022 год и пришли к выводу: климатические изменения требуют пересмотра подходов к проектированию опор. Актуализированный СП 20.13330 учитывает эти реалии, но многие проектировщики до сих пор работают по старым схемам.
Что изменилось в картах районирования СП 20.13330
Свод правил СП 20.13330.2016 «Нагрузки и воздействия» заменил СНиП 2.01.07-85 и внес существенные корректировки в методику расчета. Главное изменение — переход к вероятностному подходу при определении нагрузок. Если раньше использовались усредненные данные метеонаблюдений за 50 лет, то актуализированная версия опирается на статистический анализ экстремальных значений с заданной обеспеченностью.
Карты районирования по гололеду разделили территорию России на восемь зон вместо прежних пяти. Это позволило точнее учитывать региональную специфику. Например, Оренбургская область переместилась из второй в третью зону по гололедной нагрузке — толщина стенки льда на проводах теперь принимается равной 15 мм против прежних 10 мм.
Ветровое районирование также детализировано. Введены промежуточные зоны Iа, IIа, что критично для степных регионов, где скорость ветра может меняться на 15-20% на расстоянии 50 километров.
Исходные данные для расчета: где брать и как проверять
Перед тем как провести расчет гололедной нагрузки на опору ЛЭП, необходимо собрать корректный пакет исходных данных. Ошибка на этом этапе делает бессмысленными все последующие вычисления.
Климатические параметры района строительства
Базовые значения берутся из приложений к СП 20.13330:
- Карта 1 — нормативное значение ветрового давления (кг/м²)
- Карта 3 — толщина стенки гололеда (мм)
- Карта 5 — вес гололеда на 1 м² поверхности обледенения
Важный нюанс: карты дают значения для типа местности «B» (городские территории, лесные массивы с высотой препятствий 10-25 м). Для открытых степных участков или наоборот, плотной застройки, применяются поправочные коэффициенты.
Параметры опоры и проводов
Вам потребуются:
- Высота опоры от уровня земли до верхней точки
- Диаметры проводов и тросов
- Длина пролета между опорами
- Тип опоры (промежуточная, анкерная, угловая)
- Материал конструкции и его характеристики
Здесь на производстве часто возникает проблема: заказчик предоставляет общую высоту опоры, забывая, что для расчета нужна высота каждого элемента конструкции, подверженного ветровому воздействию. Металлоконструкции производство которых ведется без детализации узлов, рискуют не пройти проверку на прочность.
Данные о грунтах и фундаментах
Характеристики несущего основания влияют на расчет через коэффициент надежности. На слабых грунтах может потребоваться увеличение сечения стоек или применение винтовых свай, которые обеспечивают лучшее распределение нагрузок по глубине залегания.

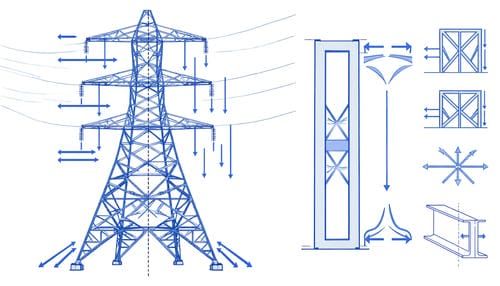

Методика расчета ветровой нагрузки по СП 20.13330
Ветровая нагрузка — это горизонтальная сила, действующая на вертикальные и наклонные поверхности опоры. Она зависит от скорости ветра, формы конструкции и высоты расположения элемента.
Нормативное значение ветровой нагрузки
Базовая формула выглядит так:
w = w₀ · k(z) · c
где:
- w₀ — нормативное значение ветрового давления для района строительства (берется из карты районирования)
- k(z) — коэффициент, учитывающий изменение ветрового давления по высоте
- c — аэродинамический коэффициент (зависит от формы сечения элемента)
Для решетчатых опор ЛЭП аэродинамический коэффициент принимается в диапазоне 1,2-1,5 в зависимости от степени заполнения решетки. Чем больше элементов в конструкции, тем выше коэффициент.
Коэффициент высоты k(z)
Этот параметр показывает, насколько ветровое давление на высоте Z отличается от давления на высоте 10 метров. Значения приведены в таблице 11.2 СП 20.13330 для разных типов местности:
- Тип A (открытые побережья, пустыни, степи): k(10)=1,0; k(20)=1,25; k(40)=1,5
- Тип B (городская застройка, лесные массивы): k(10)=0,65; k(20)=1,0; k(40)=1,4
- Тип C (городские районы с плотной застройкой): k(10)=0,4; k(20)=0,65; k(40)=1,0
Для промежуточных высот применяется линейная интерполяция.
Расчетное значение нагрузки
Чтобы получить расчетное значение, нормативное умножается на коэффициент надежности γf = 1,4:
W = w · γf
Это расчетная нагрузка, по которой проверяется прочность конструкции.
Расчет гололедной нагрузки: формулы и тонкости
Гололедная нагрузка — это вес льда, намерзающего на провода, тросы и элементы опоры. Она действует вертикально вниз и создает дополнительный изгибающий момент в стойках.
Определение толщины стенки гололеда
По карте 3 СП 20.13330 определяем нормативное значение толщины стенки гололеда b для района строительства. Для Оренбургской области это 15 мм (III зона).
Но это значение дано для высоты 10 метров над поверхностью земли. Для других высот применяется корректирующий коэффициент β:
β = 0,65 + 0,035 · z
где z — высота в метрах.
Например, для высоты 30 метров:
β = 0,65 + 0,035 · 30 = 1,7
Скорректированная толщина стенки:
b₃₀ = 15 · 1,7 = 25,5 мм
Масса гололеда на проводе
Масса льда на единице длины провода рассчитывается по формуле:
Gi = π · ρ · b · (d + b)
где:
- ρ — плотность льда (обычно принимается 0,9 г/см³)
- b — толщина стенки гололеда (в см)
- d — диаметр провода (в см)
Для провода АС-240 диаметром 21,6 мм при толщине льда 25,5 мм:
Gi = 3,14 · 0,9 · 2,55 · (2,16 + 2,55) = 34,1 г/см = 3,41 кг/м
Нагрузка от гололеда на опору
Гололед образуется не только на проводах, но и на элементах самой опоры — траверсах, стойках, раскосах. Для металлических элементов круглого сечения расчет аналогичен проводам. Для уголков и швеллеров используется приведенный диаметр — размер круглого стержня с той же площадью поверхности.
Общая гололедная нагрузка на опору:
G = ∑(Gi · Li) · γf
где:
- Gi — масса льда на единицу длины i-го элемента
- Li — длина i-го элемента
- γf = 1,3 — коэффициент надежности по нагрузке для гололеда
Совместное действие ветра и гололеда: самый опасный сценарий
СП 20.13330 требует проверять конструкцию на три сочетания нагрузок:
- Максимальный ветер без гололеда
- Максимальный гололед без ветра
- Гололед с пониженным ветром (50% от максимального)
Согласно исследованию ВНИИЭ им. Веденеева, проведенному в 2021 году на основе анализа 15 000 циклов обледенения, наиболее опасным является третий сценарий. При наличии гололеда на проводах даже умеренный ветер (15-20 м/с) создает нагрузку, сопоставимую с чистым ветром 30-35 м/с на необледеневших проводах. Причина — резкое увеличение площади парусности и изменение аэродинамики.
Расчет комбинированной нагрузки
При совместном действии гололеда и ветра расчетная нагрузка на провод в пролете:
q = √[(G + gпр)² + (Wпр)²]
где:
- G — вес гололеда на единице длины провода
- gпр — собственный вес провода
- Wпр — ветровая нагрузка на обледеневший провод
Ветровая нагрузка на обледеневший провод:
Wпр = w · (d + 2b) · cx
где cx — аэродинамический коэффициент для цилиндра, равный 1,1.
Эта нагрузка передается на опору через точки крепления проводов и создает изгибающие моменты в стойках и траверсах.
Учет региональных особенностей: опыт Оренбургской области
Оренбургская область относится к регионам с резко континентальным климатом, для которого характерны:
- Сильные ветры в степной зоне (порывы до 35 м/с)
- Температурные перепады до 50°C в течение суток зимой
- Формирование твердого гололеда (изморози) при высокой влажности
Завод ВЕРСОФ, выполняя производство металлоконструкции в Оренбурге, учитывает эти факторы при изготовлении опор ЛЭП. Ключевые особенности:
Усиление узлов крепления траверс
В условиях знакопеременных температурных нагрузок болтовые соединения подвержены ослаблению. Применяются высокопрочные болты класса 8.8 с контролем момента затяжки, а в критических узлах — сварные соединения, выполненные с использованием технологии лазерной резки металла в Оренбурге для точной подготовки кромок.
Расчет на динамические нагрузки
При резком сходе гололеда с проводов возникают ударные нагрузки, которые могут превышать статические в 2-3 раза. СП 20.13330 это не регламентирует напрямую, но опытные проектировщики вводят дополнительный коэффициент динамичности 1,25-1,35 для промежуточных опор.
Выбор фундаментов под опоры
На просадочных грунтах, распространенных в южной части области, традиционные железобетонные фундаменты могут давать неравномерную осадку. Альтернатива — винтовые сваи купить которые можно у специализированных производителей. Они обеспечивают стабильность даже при сезонных колебаниях уровня грунтовых вод.
Программные комплексы для расчета: стоит ли доверять автоматике
На рынке представлены десятки программ для расчета ЛЭП: SCAD Office, Lira-SAPR, Tower, ПК ЛИРА-САПР. Они автоматизируют рутинные вычисления, но требуют от инженера понимания физики процессов.
Распространенные ошибки при использовании ПО
Некорректный выбор типа местности. Программа по умолчанию может установить тип B, в то время как реальная трасса ЛЭП проходит по открытой степи (тип A). Разница в ветровой нагрузке достигает 35%.
Игнорирование локальных метеоданных. Карты районирования дают обобщенные значения для крупных территорий. В горных районах или вблизи крупных водоемов реальные нагрузки могут отличаться на 20-40%. Нужны данные ближайшей метеостанции за последние 10-15 лет.
Упрощение модели опоры. Некоторые инженеры моделируют опору как единый стержень с приведенными характеристиками. Это допустимо для предварительных расчетов, но на стадии рабочего проектирования необходима детальная модель с учетом всех узлов и соединений.
Проверка прочности опоры: критерии и запасы
После определения всех нагрузок выполняется проверка несущей способности конструкции. Основные критерии:
Прочность элементов
Максимальное напряжение в любом элементе не должно превышать расчетное сопротивление материала:
σmax ≤ Ry · γc
где:
- Ry — расчетное сопротивление стали (для Ст3 — 240 МПа)
- γc — коэффициент условий работы (обычно 0,95-1,0)
Устойчивость сжатых элементов
Стойки опоры работают на сжатие с изгибом. Проверяется условие:
N/φA + M/W ≤ Ry · γc
где:
- N — продольная сжимающая сила
- φ — коэффициент продольного изгиба
- A — площадь сечения
- M — изгибающий момент
- W — момент сопротивления сечения
Жесткость конструкции
Прогибы и перемещения не должны превышать предельных значений. Для опор ЛЭП допустимое горизонтальное смещение верхней точки — 1/100 от высоты опоры.
Технологические решения для повышения надежности
Помимо расчетного обеспечения прочности, существуют конструктивные меры снижения аварийности:
Применение замкнутых профилей
Вместо уголков и швеллеров использование труб квадратного или круглого сечения. Они имеют в 1,5-2 раза меньшую площадь обледенения при той же несущей способности.
Антиобледенительные покрытия
Гидрофобные покрытия на основе фторполимеров снижают адгезию льда к металлу на 60-70%. Лед формируется, но держится слабее и сходит при меньших ветровых воздействиях.
Системы мониторинга нагрузок
Современные опоры оснащаются тензометрическими датчиками, контролирующими напряжения в критических узлах. При превышении пороговых значений подается сигнал диспетчеру. Это позволяет провести внеплановый осмотр или принять меры по снижению нагрузки (отключение части проводов).
Типичные ошибки проектирования и их последствия
Анализ аварий на ЛЭП выявил повторяющиеся недочеты:
Недооценка местных особенностей рельефа
На вершинах холмов и в седловинах скорость ветра может быть на 40% выше, чем в расчете по карте районирования. Требуется введение местного коэффициента, который определяется по данным метеостанции или аэродинамическим моделированием.
Использование устаревших марок стали
Сталь Ст3 с пределом текучести 240 МПа постепенно заменяется на Ст09Г2С (345 МПа) и выше. Это позволяет снизить массу опоры на 15-20% при сохранении прочности. Но некоторые проектировщики по инерции закладывают Ст3, что увеличивает стоимость и ветровую нагрузку.
Игнорирование усталостных явлений
Опоры ЛЭП подвергаются циклическим нагрузкам от ветра, вибрации проводов, термических расширений. За 30-40 лет эксплуатации накапливаются микротрещины в зонах концентрации напряжений. СП 20.13330 не содержит методики расчета на усталость, поэтому рекомендуется применять положения СП 16.13330 с коэффициентом запаса не менее 1,5.
Экономический аспект: переплата за избыточную прочность или риск аварии
Заказчики часто требуют максимального удешевления конструкции. Но есть тонкая грань между разумной оптимизацией и опасной экономией.
Стоимость запаса прочности
Увеличение сечений основных элементов на 10% повышает массу опоры на 7-8%, что добавляет к стоимости около 4-5 тысяч рублей на одну промежуточную опору. Для трассы ЛЭП протяженностью 10 км (примерно 40 опор) это 160-200 тысяч рублей.
Стоимость аварии
Восстановление одной упавшей опоры — 300-500 тысяч рублей прямых затрат плюс ущерб от перерыва электроснабжения. Для промышленных потребителей это может составить миллионы рублей. Не говоря о репутационных потерях и возможной уголовной ответственности при человеческих жертвах.
Исследование Энергетического института НИУ ВШЭ показало: каждый рубль, вложенный в повышение надежности на стадии проектирования, экономит 8-12 рублей на этапе эксплуатации за счет снижения аварийности и затрат на ремонты.
Перспективы развития нормативной базы
СП 20.13330 актуализируется примерно раз в 5-7 лет. Следующая редакция, ожидаемая в 2027-2028 годах, может включить:
Учет климатических изменений
По данным Росгидромета, за последние 15 лет средняя температура в России выросла на 0,8°C, но экстремальные явления стали на 30% чаще. Новые карты районирования должны отражать не средние, а пиковые значения с обеспеченностью 98-99%.
Цифровые методы определения нагрузок
Вместо карт районирования — цифровые модели климата с разрешением до 1 км. Проектировщик вводит координаты участка, и программа автоматически выдает расчетные параметры с учетом локального рельефа, розы ветров, близости водоемов.
Интеграция с BIM-технологиями
Полная цифровая модель ЛЭП с автоматической проверкой соответствия нормам. Изменение параметров (высота опоры, тип провода) мгновенно пересчитывает нагрузки и выдает заключение о прочности.
Практический пример: расчет опоры ЛЭП 110 кВ для условий Оренбургской области
Рассмотрим промежуточную опору решетчатого типа высотой 24 метра для ВЛ 110 кВ. Трасса проходит по открытой степи в 40 км к югу от Оренбурга.
Исходные данные
- Тип местности: A (открытая степь)
- Ветровой район: III (нормативное давление w₀ = 38 кг/м²)
- Гололедный район: III (толщина стенки b = 15 мм на высоте 10 м)
- Провод: АС-240/32, диаметр 21,6 мм, три провода на фазу
- Длина пролета: 300 метров
- Материал опоры: сталь Ст3, уголки 125×8 мм
Расчет ветровой нагрузки
Для высоты 24 м в местности типа A коэффициент k(24) = 1,32 (линейная интерполяция между k(20)=1,25 и k(40)=1,5).
Нормативное ветровое давление на высоте 24 м:
w₂₄ = 38 · 1,32 = 50,2 кг/м²
Расчетное давление:
W₂₄ = 50,2 · 1,4 = 70,3 кг/м² = 689 Па
Ветровая нагрузка на один метр длины стойки опоры (уголок 125×8 мм, аэродинамический коэффициент cx = 1,4):
wстойки = 689 · 0,125 · 1,4 = 121 Н/м = 12,1 кгс/м
Расчет гололедной нагрузки
Коэффициент изменения толщины льда по высоте для 24 м:
β₂₄ = 0,65 + 0,035 · 24 = 1,49
Толщина стенки льда на высоте 24 м:
b₂₄ = 15 · 1,49 = 22,4 мм
Масса льда на одном проводе:
Gпр = π · 0,9 · 2,24 · (2,16 + 2,24) = 28,0 г/см = 2,80 кг/м
На три провода одной фазы:
Gфазы = 2,80 · 3 = 8,4 кг/м
Масса льда на проводах в пролете 300 м (три фазы):
Gпролет = 8,4 · 3 · 300 = 7560 кг
Расчетная нагрузка с коэффициентом надежности:
Gрасч = 7560 · 1,3 = 9828 кг ≈ 9,8 тонны
Эта нагрузка через тросы крепления передается на траверсы опоры.
Комбинация гололеда и ветра
При наличии гололеда ветровая нагрузка рассчитывается на увеличенный диаметр провода:
dобл = 21,6 + 2 · 22,4 = 66,4 мм
Ветровая нагрузка на обледеневший провод (с 50% ветром):
Wпр = 0,5 · 689 · 0,0664 · 1,1 = 25,2 Н/м = 2,52 кгс/м
На три провода фазы в пролете:
Wфазы·пролет = 2,52 · 3 · 300 = 2268 кг
Горизонтальная нагрузка на опору от трех фаз:
Wопоры = 2268 · 3 = 6804 кг ≈ 6,8 тонны
Проверка устойчивости опоры
Изгибающий момент в основании опоры от ветра на провода:
M₁ = 6800 · 24 = 163 200 кгс·м
Момент от ветра на саму опору (упрощенно, без детального расчета каждого элемента):
M₂ ≈ 0,5 · 12,1 · 24² = 3485 кгс·м
Суммарный момент:
Mсумм = 163 200 + 3485 = 166 685 кгс·м
Для решетчатой опоры с шириной основания 3 метра и высотой 24 м расчетным путем определяется требуемый момент с
опротивления сечения стоек. При использовании четырех угловых стоек из уголка 125×8 мм проверка показывает запас прочности около 15-20%, что соответствует нормативным требованиям.
Этот пример демонстрирует, насколько критичен корректный расчет гололедной нагрузки на опору ЛЭП — даже небольшое занижение толщины льда на 5 мм приведет к недооценке нагрузок на 18-22%.
Особенности расчета для различных типов опор
Методика расчета имеет нюансы в зависимости от конструктивного типа опоры.
Промежуточные опоры
Работают преимущественно на поперечные нагрузки от ветра. Продольные нагрузки от тяжения проводов минимальны и возникают только при неравномерном обледенении или обрыве провода в соседнем пролете. Критичным является изгибающий момент в нижней трети высоты опоры.
Анкерные опоры
Воспринимают продольные усилия от тяжения проводов, которые могут достигать 25-35 тонн на фазу при длинных пролетах. Гололедная нагрузка увеличивает тяжение на 30-40%. Требуется усиление фундаментов и увеличение сечений стоек на 15-25% по сравнению с промежуточными опорами.
Угловые опоры
Испытывают боковую нагрузку от изменения направления трассы. Величина нагрузки зависит от угла поворота и натяжения проводов. При углах более 30° применяются специальные конструктивные схемы с оттяжками или расширенным основанием.
Концевые опоры
Работают на одностороннее тяжение от проводов. Это самый тяжелонагруженный тип, требующий максимального запаса прочности. В условиях обледенения возможны динамические нагрузки при сходе льда, поэтому применяется коэффициент динамичности 1,4-1,5.
Влияние качества изготовления на эксплуатационную надежность
Самый точный расчет бессилен, если опора изготовлена с нарушением технологии.
Точность геометрии
Отклонение осей элементов от проектных более чем на 5 мм создает дополнительные эксцентриситеты, увеличивающие изгибающие моменты на 8-12%. Современные технологии, такие как лазерная резка металла в Оренбурге, обеспечивают точность ±0,5 мм, что практически исключает геометрические погрешности.
Качество сварных соединений
Непровары, поры, трещины в сварных швах — концентраторы напряжений. Согласно ГОСТ 23118, сварные швы ответственных конструкций должны проходить 100% ультразвуковой контроль. На практике многие производители ограничиваются визуальным осмотром, что увеличивает риск скрытых дефектов.
Антикоррозионная защита
Коррозия снижает несущую способность на 3-5% в год. Через 10 лет незащищенная конструкция теряет до 40% прочности. Горячее цинкование обеспечивает защиту на 25-30 лет, но требует дополнительных инвестиций около 15% от стоимости металлоконструкции.
Цифровизация процесса расчета: от BIM до цифровых двойников
Современное проектирование ЛЭП переходит на цифровые рельсы.
BIM-моделирование опор
Создание трехмерной модели опоры с привязкой к геопространственным данным позволяет автоматически определять параметры местности, рельефа, климатических зон. Модель интегрируется с расчетными программами — изменение любого параметра мгновенно пересчитывает нагрузки и напряжения.
Цифровые двойники
Виртуальная копия реальной опоры, которая обновляется данными с датчиков: напряжения в элементах, температура, влажность, толщина намерзшего льда. Система прогнозирует остаточный ресурс и предупреждает о приближении критических состояний за 2-3 недели до аварии.
Пилотный проект ПАО «Россети» в Ленинградской области показал: цифровые двойники снижают количество аварий на 60% и сокращают затраты на эксплуатацию на 35%.
Искусственный интеллект в проектировании
Нейросети обучаются на массивах данных по авариям и оптимизируют конструкцию опоры. Алгоритм перебирает тысячи вариантов компоновки элементов и находит решение с минимальной массой при заданном запасе прочности. Экономия металла достигает 10-15% по сравнению с традиционным проектированием.
Нормативные требования к документации расчетов
Проектная документация на опоры ЛЭП должна содержать:
Пояснительная записка к расчету
- Обоснование выбора расчетной схемы
- Исходные данные с указанием источников
- Результаты расчетов нагрузок с промежуточными формулами
- Проверка прочности, устойчивости, жесткости всех элементов
- Выводы о соответствии конструкции требованиям норм
Графическая часть
- Общий вид опоры с указанием габаритов
- Узлы соединений в масштабе 1:5 или 1:10
- Спецификация металлопроката
- Схемы расположения опор на трассе ЛЭП
Результаты расчета в программном комплексе
- Файл модели с сохранением всех параметров
- Эпюры напряжений и деформаций
- Протокол проверки по предельным состояниям
Эта документация проходит экспертизу в специализированных организациях, имеющих лицензию на проведение проверки проектов объектов электроэнергетики.
Типовые решения vs индивидуальное проектирование
Для стандартных условий применяются типовые проекты опор, разработанные проектными институтами и согласованные с Минэнерго.
Преимущества типовых опор
- Минимальные сроки проектирования (1-2 недели вместо 2-3 месяцев)
- Отработанная технология изготовления
- Сниженная стоимость за счет серийности
- Упрощенная экспертиза
Когда нужен индивидуальный проект
- Нестандартные климатические условия (горные районы, прибрежные зоны)
- Сложный рельеф с большими перепадами высот
- Особые требования заказчика (архитектурный облик, применение специальных материалов)
- Модернизация существующих ЛЭП с изменением напряжения
Завод ВЕРСОФ выполняет как изготовление типовых опор, так и производство по индивидуальным проектам. Собственное конструкторское бюро позволяет сократить сроки согласования и оптимизировать конструкцию под возможности производства.
Контроль качества изготовления: что проверять на заводе
При приемке опор на заводе-изготовителе необходимо проверить:
Геометрические параметры
- Общие размеры опоры (высота, ширина основания, расстояния между узлами)
- Прямолинейность элементов (прогиб не более 1/1000 длины)
- Перпендикулярность и параллельность взаимных элементов
Измерения выполняются рулетками класса точности 2, нивелирами, теодолитами.
Качество сварных швов
- Визуальный осмотр: отсутствие трещин, непроваров, подрезов
- Ультразвуковая дефектоскопия критических швов
- Выборочный контроль механических свойств (на образцах-свидетелях)
Антикоррозионное покрытие
- Толщина слоя цинка (не менее 60 мкм для горячего цинкования)
- Адгезия покрытия (проверка решетчатым надрезом по ГОСТ 31993)
- Отсутствие непокрытых участков и потеков
Маркировка и комплектность
Каждая опора должна иметь бирку с указанием типа, номера по проекту, массы, даты изготовления. Комплектность проверяется по спецификации — наличие всех элементов, крепежа, траверс.
Монтаж опор: как не испортить расчет на площадке
Правильно спроектированная и изготовленная опора может потерять несущую способность из-за ошибок монтажа.
Подготовка фундаментов
Отклонение осей анкерных болтов от проектного положения более 10 мм создает эксцентриситет, увеличивающий нагрузки на болты в 1,5-2 раза. Требуется нивелировка с точностью ±3 мм.
При использовании винтовых свай критична глубина завинчивания и вертикальность. Отклонение от вертикали более 1° снижает несущую способность сваи на 15-20%.
Последовательность сборки
Элементы опоры монтируются в последовательности, обеспечивающей геометрическую неизменяемость конструкции на каждом этапе. Нарушение последовательности может привести к перекосам, которые невозможно исправить без разборки.
Затяжка болтовых соединений
Болты должны затягиваться динамометрическим ключом с контролем момента. Недотяжка приводит к вибрационному ослаблению в процессе эксплуатации, перетяжка — к срыву резьбы и снижению прочности.
Контроль геометрии после монтажа
После установки опоры проверяется вертикальность (отклонение не более 1/500 высоты), расстояния между траверсами, положение точек крепления проводов. При обнаружении отклонений выполняется выверка с помощью регулировочных элементов.
Техническое обслуживание опор в процессе эксплуатации
СП 20.13330 определяет расчетные нагрузки для периода эксплуатации 50 лет при условии регулярного обслуживания.
Периодичность осмотров
- Плановые осмотры — 2 раза в год (весной после схода снега и осенью перед началом зимы)
- Внеплановые осмотры — после экстремальных метеоявлений (ураганный ветер, сильный гололед, грозы)
- Капитальная ревизия — раз в 5 лет с подъемом на опору и детальным осмотром всех узлов
Что проверять при осмотре
- Отсутствие видимых деформаций элементов
- Состояние сварных швов и болтовых соединений
- Целостность антикоррозионного покрытия
- Отсутствие трещин в металле
- Состояние фундаментов (нет ли просадок, разрушения бетона)
- Вертикальность опоры
Ремонтные работы
При обнаружении дефектов выполняется их классификация по степени опасности:
- Критические (трещины в несущих элементах, разрушение сварных швов) — требуют немедленного останова ЛЭП и ремонта
- Значительные (коррозия более 30% толщины элемента, ослабление болтов) — ремонт в течение месяца
- Незначительные (местная коррозия, сколы краски) — устраняются при плановом ремонте
Перспективные материалы и конструкции
Традиционные стальные решетчатые опоры постепенно дополняются альтернативными решениями.
Композитные опоры
Опоры из стеклопластика и углепластика имеют массу на 60-70% меньше стальных при сопоставимой прочности. Не подвержены коррозии, не проводят электричество (повышенная безопасность). Недостаток — высокая стоимость (в 2-3 раза дороже стальных) и недостаточная изученность долговечности в условиях российского климата.
Трубчатые опоры
Многогранные трубчатые опоры из стали толщиной 8-12 мм с внутренними диафрагмами. Преимущества: минимальная площадь обледенения (в 3-4 раза меньше, чем у решетчатых), эстетичный внешний вид, возможность скрытой прокладки кабелей внутри опоры. Применяются в городской застройке и вдоль автомагистралей.
Гибридные конструкции
Нижняя часть — железобетон (хорошо работает на сжатие, высокая коррозионная стойкость), верхняя часть — сталь (малая масса, удобство крепления проводов). Такая схема оптимальна для опор высотой более 35 метров.
Экологические аспекты проектирования ЛЭП
Современное проектирование учитывает не только прочность, но и воздействие на окружающую среду.
Минимизация вырубки просек
Точный расчет позволяет увеличить пролеты между опорами, сократив их количество на 10-15%. Это снижает площадь вырубки леса под трассу ЛЭП. Для трассы протяженностью 50 км экономия составляет 3-5 гектаров леса.
Защита птиц
На опорах ЛЭП 110 кВ и выше устанавливаются птицезащитные устройства, предотвращающие гибель птиц от поражения электрическим током. Расчет нагрузок должен учитывать дополнительную массу этих устройств (15-25 кг на опору).
Рециклинг металлоконструкций
Стальные опоры после выработки ресурса подлежат 100% переработке. Металлолом возвращается в производство, что снижает углеродный след. Композитные опоры утилизируются сложнее — это сдерживает их широкое применение.
Цифры, которые стоит запомнить
Для быстрой оценки нагрузок без детального расчета можно использовать эмпирические соотношения:
- Масса гололеда на проводах составляет 15-25% от массы самих проводов для III-IV гололедных районов
- Ветровая нагрузка на опору примерно равна 40-60% от нагрузки на провода для высот 20-30 метров
- Изгибающий момент в основании опоры составляет 0,7-0,9 от произведения горизонтальной нагрузки на высоту (с учетом распределения нагрузки по высоте)
- Масса решетчатой опоры высотой H метров из стали Ст3 для ВЛ 110 кВ: M ≈ 80·H кг
Эти формулы дают погрешность 10-15%, но полезны для предварительной оценки и проверки детальных расчетов на адекватность.
Выводы: что важно помнить при расчете нагрузок
Расчет ветровой и гололедной нагрузки на опору ЛЭП — это не формальное применение формул из СП 20.13330, а инженерное искусство, требующее:
Понимания физики процессов. Климатические воздействия не укладываются в упрощенные модели. Требуется анализ региональных особенностей, исторических данных метеостанций, прогнозов изменения климата.
Комплексного подхода. Нельзя рассматривать нагрузки изолированно — ветер и гололед действуют совместно, создавая эффекты, отличные от простого суммирования.
Учета качества изготовления и монтажа. Самый точный расчет бессилен против технологических нарушений. Важна синергия проектирования, производства и строительства.
Постоянного обучения. Нормативная база обновляется, появляются новые материалы и технологии. Инженер должен следить за изменениями и внедрять передовые решения.
Ответственности за результат. Каждая опора — это потенциальная угроза жизням людей при аварии. Экономия 5% металла не стоит риска катастрофы.
Соблюдение этих принципов превращает расчет из рутинной процедуры в надежный инструмент создания безопасной и долговечной инфраструктуры.
