Вы получили участок в Оренбургской области и решили строить дом на винтовых сваях. Но как узнать, выдержит ли грунт нагрузку? Теоретический расчет несущей способности сваи по таблицам — это лотерея. В статье разбираем, как метод динамического зондирования грунта превращает угадывание в точный инженерный расчет, и приводим пошаговый пример с формулами и цифрами.
Ситуация: вы купили участок, а грунт — загадка
Представьте: вы приобрели землю под строительство в пригороде Оренбурга. Продавец уверяет — грунт отличный, глина, всё надежно. Но сосед слева через год после постройки начал ремонтировать фундамент, а сосед справа вроде живет без проблем. Кому верить?
Разгадка проста: грунт на расстоянии 20 метров может отличаться кардинально. Лёссовые просадочные породы, характерные для Оренбуржья, создают иллюзию стабильности, пока не наберут влагу. После первой же зимы дом может "поехать".
Единственный способ избежать такой ситуации — провести полевое исследование грунта непосредственно на вашем участке. Динамическое зондирование дает точные данные о несущей способности каждого слоя на глубине заложения свай.
Что происходит при зондировании: процесс как детективное расследование
Оборудование и процедура

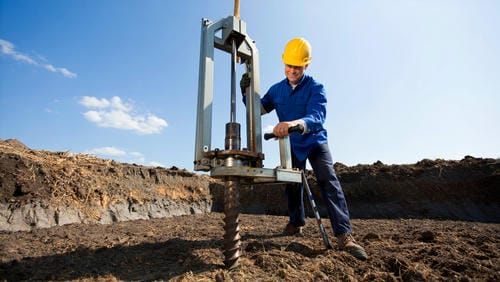

На участок приезжает инженер-геолог с установкой: стальная тренога, молот весом 63,5 кг, набор штанг и конический наконечник площадью 10 см². По ГОСТ 19912-2012, установка стандартизирована, что гарантирует сопоставимость результатов.
Процесс выглядит так: молот падает с высоты 50 см, удар за ударом загоняя зонд в землю. Оператор считает, сколько ударов нужно для прохождения каждых 10 сантиметров. Эти числа — ваша главная информация.
Пример данных из практики
Допустим, на глубине 2,5 метра (будущее положение лопасти сваи) зонд прошел 10 см за 12 ударов. На глубине 3 метра — за 20 ударов. Это означает: на отметке 2,5 м грунт мягче, чем на 3 м. Логичнее установить сваю глубже, до плотного слоя.

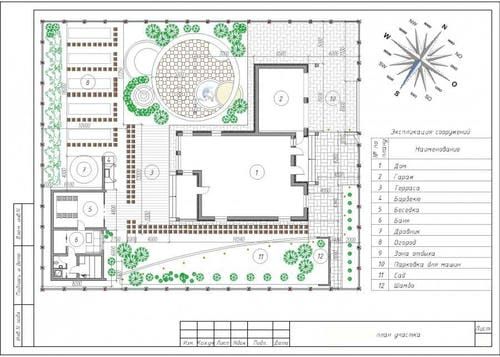

Для частного дома инженер делает 3–5 точек зондирования: по углам будущего фундамента и в центре. Если рельеф меняется — точек больше.
Перевод данных в несущую способность: формула без воды
Базовый расчет
Число ударов на 10 см (обозначим его n) напрямую связано с сопротивлением грунта. Чем больше ударов нужно — тем плотнее слой.
Несущая способность сваи рассчитывается по формуле:
F = m × A × N
где:
- F — нагрузка, которую выдержит свая (в килоньютонах),
- m — коэффициент условий работы (0,7–0,9, зависит от типа грунта),
- A — площадь лопасти сваи в см²,
- N — показатель динамического зондирования, пересчитанный из числа ударов.
Конкретный пример для Оренбурга
Берем стандартную винтовую сваю с лопастью диаметром 300 мм (площадь 706 см²). По результатам зондирования на глубине 2,5 м получаем N = 15. Коэффициент m принимаем 0,8 (суглинок).
F = 0,8 × 706 × 15 = 8 472 Н = 8,5 кН
Делим на коэффициент запаса прочности 1,25:
F_расч = 8,5 / 1,25 = 6,8 кН
Это значит: одна свая выдержит примерно 680 кг веса. Для дома массой 20 тонн нужно минимум 30 свай. Но если бы вы не провели зондирование и взяли данные из таблицы, расчет несущей способности сваи мог бы показать 10–12 кН, и вы бы установили 17 свай. Результат — просадки через год.
Почему табличный расчет — это опасная экономия
В научной статье «Несущая способность сваи по теоретическому методу, методу статического и динамического зондирования» (автор В.В. Маскалёва, журнал «Строительство уникальных зданий и сооружений», 2014) установлено: теоретический метод дает разброс результатов до 35%. Для Оренбургской области, где грунты меняются каждые несколько десятков метров, эта погрешность критична.
Динамическое зондирование снижает погрешность до 15–20%. Это не академическая абстракция, а разница между домом, который стоит 50 лет, и домом, который треснет через три зимы.
Когда зондирование обязательно: конкретные случаи
Ситуация 1: перепады рельефа
Если ваш участок имеет уклон больше метра на протяжении 10 метров, грунт точно неоднороден. На вершине может быть сухая глина, в низине — водонасыщенный суглинок. Без зондирования вы не узнаете, какой слой под каждой сваей.
Ситуация 2: соседские проблемы
Если у соседей наблюдаются трещины в фундаментах, это прямое указание на проблемные грунты. Проведите зондирование до начала строительства, иначе повторите их ошибки.
Ситуация 3: техногенные включения
На участках бывших свалок, карьеров или просто в районах активной застройки в грунте встречается строительный мусор, шлак, обломки. Зондирование выявит эти включения, и вы сможете выбрать место под сваи без них.
Сваи винтовые оренбургского производства: адаптация под местные условия

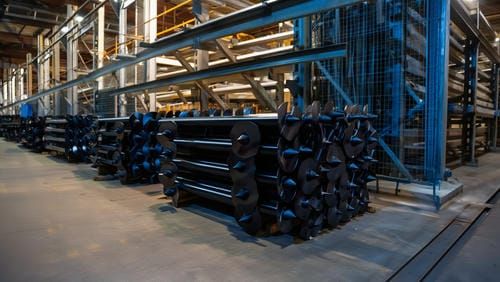

После получения данных зондирования вы точно знаете, какую сваю выбрать. Компания ВЕРСОФ производит сваи винтовые с разными диаметрами лопастей: от 200 мм для легких конструкций до 500 мм для тяжелых домов. Конкретный выбор зависит от вашего расчета несущей способности сваи.
Например, если зондирование показало плотный грунт на глубине 2 м, подойдет свая с лопастью 300 мм. Если грунт рыхлый до 3,5 м — нужна лопасть 400–500 мм и большая глубина погружения.
Металлоизделия для частных домов: что заказать после расчета
Когда расчет несущей способности сваи завершен и выбраны параметры свай, возникает следующий вопрос: как связать их в единую конструкцию? Ответ — ростверк или обвязка из металлопроката.
Завод ВЕРСОФ производит металлоизделия: балки, фермы, кронштейны, ограждения. Эти элементы изготавливаются по вашим размерам с учетом нагрузок, полученных при зондировании. Вы заказываете комплект: сваи + обвязка, и получаете фундамент как единое инженерное решение.
Лазерная резка металла в Оренбурге: точность для ответственных узлов
Для изготовления элементов ростверка и соединительных пластин требуется высокая точность резки. Обычная газовая резка дает отклонения до 2–3 мм, что для фундамента критично.
Завод ВЕРСОФ использует лазерную резку металла в Оренбурге — технологию, обеспечивающую точность ±0,1 мм. Это гарантирует плотное прилегание элементов обвязки, отсутствие зазоров и, как следствие, равномерное распределение нагрузки от дома на все сваи.
Ошибки, которые стоят миллионы: как не испортить расчет
Ошибка 1: зондирование в один сезон, строительство — в другой
Грунт меняет свойства в зависимости от влажности и температуры. Если зондировали летом, а строите весной, результаты могут быть неактуальны. Закажите поправочный коэффициент у инженера-геолога.
Ошибка 2: использование средних значений
Если в трех точках зондирования получены показатели 12, 18 и 25 ударов на 10 см, среднее значение 18 не отражает реальность. На участке с показателем 12 свая не выдержит расчетную нагрузку. Нужно проектировать по минимальному значению.
Ошибка 3: игнорирование бокового трения
Формула расчета несущей способности сваи учитывает два параметра: сопротивление на лопасти (концевое) и боковое трение по стволу. Если вы учитываете только лопасть, результат занижается на 20–30%.
Практический вывод: пошаговый план действий
- Закажите динамическое зондирование: 3–5 точек на участке.
- Получите паспорт зондирования с таблицей ударов на каждые 10 см глубины.
- Рассчитайте несущую способность сваи по формуле F = m × A × N для каждой точки.
- Выберите минимальное значение как проектную нагрузку на сваю.
- Закажите сваи винтовые оренбургского производства с нужным диаметром лопасти.
- Закажите обвязку или ростверк — с точной лазерной резкой.
- Установите фундамент с учетом всех полученных данных.
