Прочность — это лишь половина дела. Самая массивная металлическая ферма, выдержавшая расчетные тонны, может «подвести» эстетически и функционально, незаметно прогнувшись под статичной нагрузкой. Этот прогиб — не просто отклонение от чертежа. Это сигнал о перераспределении напряжений, потенциальный источник трещин усталости и, в конечном счете, угроза долговечности всего сооружения. В этой статье мы выйдем за рамки первой группы предельных состояний (прочность) и погрузимся во вторую — жесткость. Вы узнаете, почему корректный расчет прогибов при изготовлении металлоконструкций — это не бюрократическая формальность, а производственная необходимость, и как на заводе «ВЕРСОФ» в Оренбурге эту теорию превращают в гарантию идеальной геометрии готового продукта.
Почему «не сломалось» не значит «нормально»: философия второй группы предельных состояний
Если первая группа предельных состояний отвечает на вопрос «выдержит ли?», то вторая — «насколько сильно деформируется?». Нормы строительного проектирования строго регламентируют допустимые величины прогибов для различных типов конструкций: стропильных систем, балок перекрытий, большепролетных ригелей. Превышение этих значений — это уже недопустимое состояние. Например, для балок перекрытия прогиб обычно ограничивается 1/250 от длины пролета. Для 12-метровой балки это всего 48 мм. Казалось бы, мелочь. Но такой прогиб уже может вызвать трещины в отделке, нарушить работу подвесного транспорта или создать визуальное ощущение провисания, что неприемлемо для современных архитектурных решений. Таким образом, расчет прогибов металлоконструкций — это обязательный этап, который напрямую влияет на эксплуатационные качества объекта.
От цифры к металлу: где кроются риски недопустимых деформаций
Ошибки, ведущие к превышению прогибов, закладываются не только в проекте, но и в цехе. Вот ключевые точки контроля:
1. Неточность исходных данных. Учет не только постоянных и временных нагрузок по СНиП, но и реальных технологических нагрузок (например, вес подвесного оборудования), который заказчик может добавить позже.
2. Прогиб как функция материала. Использование стали с фактическим модулем упругости, отличающимся от паспортного, или неучет остаточных напряжений после лазерной резки металла в Оренбурге, может дать отклонение. Как отмечается в исследовании «Влияние технологических факторов на начальные деформации стальных конструкций» (Вестник МГСУ, 2020), остаточные напряжения от термообработки могут снижать эффективную жесткость сечения на 5-10% еще до приложения эксплуатационной нагрузки.
3. Сборочно-сварочные деформации. Это главный бич. Неконтролируемая термоусадочная деформация при сварке может создать начальный (монтажный) прогиб, который суммируется с эксплуатационным. Качественное изготовление металлоконструкций в Оренбурге подразумевает не просто сварку, а управление этим процессом.
Технологии упреждения: как на заводе ВЕРСОФ борются с прогибом на стадии производства
Наше производство построено на принципе «спроектировал — смоделировал — проконтролировал».
* Предварительный «обратный» прогиб (камера). Для ответственных большепролетных элементов наши технологи часто закладывают в конструкторскую документацию величину строительного подъема. Это преднамеренное искривление балки вверх на этапе изготовления металлоконструкций, которое компенсируется расчетным прогибом под нагрузкой, возвращая элемент в проектное положение.
* Строгий контроль сварки. Используются ступенчатые методы сварки, симметричные относительно нейтральной оси, и специальные приспособления-проводки, фиксирующие геометрию до полного остывания швов. Это минимизирует термоусадочные деформации.

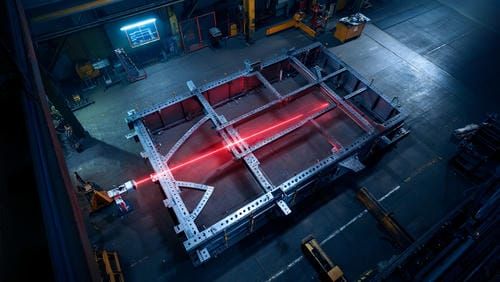

* Верификация геометрии. После сборки критичные узлы проходят контроль с помощью оптических или лазерных измерительных систем. Мы сравниваем не габариты, а фактические оси и узлы с цифровой 3D-моделью. Это позволяет выявить и исправить отклонение до отгрузки.
Надежность снизу вверх: роль фундамента в обеспечении жесткости

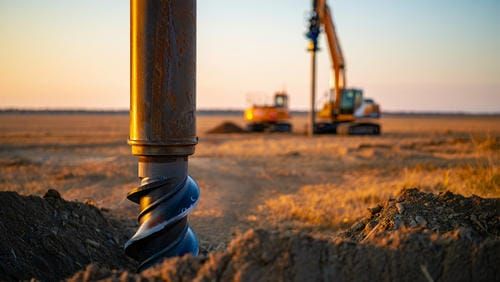

Безупречно рассчитанная и изготовленная картина может «поплыть» на слабом основании. Именно поэтому для легких и тяжелых большепролетных ангаров, которые мы часто поставляем в регионе, мы рекомендуем использовать винтовые сваи, купить которые предлагаются с расчетом и монтажом под ключ. Их ключевое преимущество в данном контексте — предсказуемость и равномерность осадки. Правильно рассчитанное поле винтовых свай обеспечивает равномерную опору, исключая крен и дополнительные изгибающие моменты в колоннах, которые напрямую влияют на прогиб ригелей. Как подчеркивается в работе «Особенности расчета оснований из винтовых свай под каркасные здания» (Инженерно-строительный журнал, 2022), равномерность распределения нагрузки от свайного фундамента позволяет более точно моделировать граничные условия для несущего каркаса, снижая риски неравномерных деформаций.
Заключение: жесткость как маркер качества
В современном строительстве заказчик вправе ожидать не просто «железную коробку», а точное инженерное изделие. Допустимые прогибы — это такой же параметр качества, как марка стали или толщина окраски. Комплексный подход, объединяющий точный расчет, управляемые производственные процессы и надежный фундамент, — это то, что отличает просто изделие от продукта, созданного на decades. Завод «ВЕРСОФ» реализует этот подход на каждом этапе: от проектного моделирования и лазерной резки металла с минимальными термическими искажениями до финального контроля и рекомендаций по монтажу. Помните, что истинная надежность конструкции определяется ее способностью не только стоять, но и стоять ровно.
