В данной статье вы найдете исчерпывающую информацию о технологических особенностях обработки алюминия. Мы разберем:
* Почему физика деформации сплавов 5ххх и 6ххх принципиально различается.
* Какую роль играет состояние поставки металла (нагартовка и термообработка) в определении радиуса.
* Конкретные формулы и коэффициенты для расчета критической точки изгиба.
* Как минимизировать риск брака при работе с толстолистовым алюминием.
Невидимая грань пластичности: как рассчитать минимальный радиус гибки для алюминиевых сплавов серий 5ххх и 6ххх без трещин
Характерный хруст разрываемого металла — это звук, который не хочет слышать ни один технолог на производстве. Когда речь идет об алюминии, грань между «идеальным углом» и «деталью в утиль» тоньше, чем кажется. Алюминиевые сплавы серий 5ххх (магниевые) и 6ххх (магниево-кремниевые) доминируют в современной промышленности благодаря сочетанию легкости и коррозионной стойкости, однако их поведение при деформации требует математической точности.

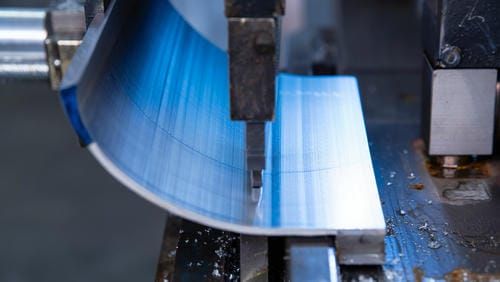

Механика разрушения внешнего волокна при гибке
В процессе гибки слои металла ведут себя неодинаково. Внутренние волокна подвергаются сжатию, а внешние — интенсивному растяжению. В определенный момент напряжение в наружном слое превышает предел пластичности и достигает точки разрушения. Для алюминия этот порог наступает внезапно, особенно если неверно выбран минимальный радиус гибки алюминиевых сплавов, что ведет к появлению микротрещин или полному разрыву заготовки.
На пластичность материала влияют не только его химический состав, но и микроструктура, сформированная в процессе прокатки. Кромка заготовки, подготовленная небрежно, становится концентратором напряжений. Стоит отметить, что качественная подготовка края, для которой оптимально подходит лазерная резка металла, значительно снижает риск инициации трещин по сравнению с рубкой на гильотине, так как исключает появление наклепа и микрозазубрин на торце.
Особенности сплавов 5ххх: магний как фактор риска и успеха
Сплавы серии 5ххх (например, АМг2, АМг3, АМг5) относятся к категории термически неупрочняемых. Их прочность зависит от содержания магния и степени нагартовки (состояния Н1–Н4). Магний повышает прочность, но одновременно с этим снижает пластичность.
Для мягких состояний (отожженных) минимальный радиус может составлять от 0,5 до 1,5 толщины листа (). Однако для нагартованного металла того же сплава радиус приходится увеличивать до 2,5–4. Если вы игнорируете это правило, внешнее волокно просто не выдержит удлинения.
Сплавы 6ххх: коварство термообработки
Серия 6ххх (АД31, 6061, 6082) — это «рабочие лошадки» машиностроения. В отличие от 5-й серии, они термоупрочняемые. Состояние поставки здесь играет решающую роль. Сплав в состоянии Т4 (закаленный и естественно состаренный) гнется гораздо лучше, чем в состоянии Т6 (искусственно состаренный).
При расчетах для состояния Т6 минимальный радиус часто в 2–3 раза больше, чем для Т4. Ошибка в маркировке или использование материала «со стажем» (естественное старение продолжается со временем) приводит к тому, что вчерашние настройки пресса сегодня дают брак. Для точного соблюдения параметров наш завод металлоконструкций ВЕРСОФ использует только сертифицированный металл с подтвержденным состоянием поставки.
Научное обоснование: связь относительного удлинения и радиуса
Исследования в области механики деформируемого твердого тела подтверждают прямую зависимость между характеристикой относительного удлинения материала () и его способностью к изгибу без разрушения.
Согласно данным исследования, опубликованного в «International Journal of Mechanical Sciences» (авторы W.M. Chan и J.H. Lau), минимальный радиус гибки () может быть аппроксимирован через локальное удлинение в зоне разрыва. Ученые отмечают: «Для алюминиевых сплавов со склонностью к локализации деформации, таких как 6061-T6, фактическая деформация внешнего волокна может превышать номинальное относительное удлинение в 2-3 раза до момента видимого разрушения, однако это создает скрытые дефекты структуры». Таким образом, использование коэффициентов запаса при расчетеявляется не прихотью технолога, а физической необходимостью.
Универсальная формула и табличные коэффициенты
Для практического применения на производстве часто используется формула:
,
где— толщина листа, а— коэффициент, зависящий от типа сплава и его состояния.
- Сплав 5052 (АМг2.5), состояние О (мягкое):.
- Сплав 5083 (АМг5), состояние Н111:.
- Сплав 6061 (АД33), состояние Т4:.
- Сплав 6061 (АД33), состояние Т6:.
Важно учитывать направление волокон (направление прокатки). Гибка вдоль волокон требует значительно большего радиуса, чем гибка поперек, из-за анизотропии свойств алюминия. Если производственная задача требует сложных гибов в разных направлениях, такая услуга, как профессиональная гибка листового металла, должна выполняться с учетом раскроя листа под углом к направлению прокатки, чтобы усреднить показатели пластичности.
Практические рекомендации по сохранению целостности волокон
- Радиус пуансона. Никогда не используйте «острый» пуансон с радиусом меньше расчетного для данного алюминия. Даже если лист не лопнет сразу, в нем возникнут остаточные напряжения, которые приведут к усталостному разрушению в процессе эксплуатации.
- Ширина раскрытия матрицы. Для алюминия рекомендуется использовать матрицу с раскрытием. Это позволяет формировать радиус более плавно.
- Организация рабочего места. Аккуратность при манипуляциях с листами предотвращает появление царапин, которые становятся очагами трещин. Весь инструмент и заготовки должны быть упорядочены, и если вам нужна надежная система хранения, то качественная тележка инструментальная на колесах купить которую можно для оснащения цеха, обеспечит сохранность дорогостоящих пуансонов.
Гибка алюминиевых сплавов 5ххх и 6ххх — это баланс между требованиями дизайна и законами физики металлов. Понимая разницу в микроструктуре этих серий и используя проверенные коэффициенты, вы сможете создавать надежные конструкции без риска внезапного разрушения.
