В 2018 году группа исследователей из Технологического университета Тояма опубликовала любопытные цифры: на обычном машиностроительном предприятии слесарь тратит на поиск инструмента от 43 до 67 секунд за одно обращение. Это не считая времени на возврат «на глазок», когда ключ кладут не туда и ищут снова через час. Умножьте на 60 обращений за смену, и получите почти час чистого воздуха, который вы оплачиваете как рабочее время.
Система хранения инструмента 5S не обещает чуда. Она даёт инструкцию: посчитать, чем вы пользуетесь каждый день, разложить это на расстоянии вытянутой руки, а остальное убрать подальше. И сделать так, чтобы каждый болт знал своё место.
Почему «просто убрать» не работает
Чаще всего попытка внедрить систему хранения инструмента 5S разбивается об одну ошибку: люди начинают с закупки стеллажей и ящиков, а не с аудита. Они покупают красивые перфорированные панели, вешают на них инструмент — и через две недели возвращаются к прежнему хаосу, потому что молоток висит в дальнем углу, хотя им бьют каждый час, а редкий торцевой ключ лежит в верхнем ящике, до которого надо тянуться.
В исследовании, опубликованном в журнале Procedia CIRP (2021), авторы проанализировали 12 производственных участков, где 5S внедряли без предварительного хронометража. Средний срок жизни такой системы — 18 дней. После этого рабочие возвращаются к привычной логике «положил куда удобно».
Чтобы система работала, нужно сначала замерить частоту использования каждой единицы. Метод простой: выдайте слесарям лист бумаги с таблицей. Пусть ставят палочку каждый раз, когда берут инструмент. Через неделю у вас будут данные, на основе которых можно проектировать зоны хранения.
Три зоны доступа — и ни одной лишней секунды
После сбора данных вы получите три чёткие группы.

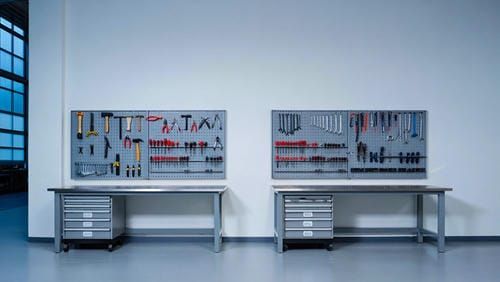

Зона 1 (дистанция 0–0,5 метра). Инструмент, который используется более 10 раз за смену. Это гаечные ключи, которыми вы работаете постоянно, отвертки, молоток, штангенциркуль. Всё это должно висеть на перфорированной панели перед грудью слесаря. Никаких ящиков. Никаких «достать и убрать». Только открытое хранение с системой крепления инструмента, где каждый предмет обведён по контуру.
Именно здесь система крепления инструмента решает ключевую задачу: она не позволяет положить предмет не на место. Контур создаёт визуальный якорь. Если вы видите пустой силуэт — значит, инструмент не вернули. Это видно за секунду, без пересчёта и сверки с описью.
Зона 2 (дистанция 0,5–2 метра). Инструмент, используемый 2–10 раз за смену. Разные головки, удлинители, воротки, съёмники, метчики. Здесь работают выдвижные ящики с жёсткими разделителями. Каждая ячейка под конкретный типоразмер. Без разделителя — всё смешается через неделю.

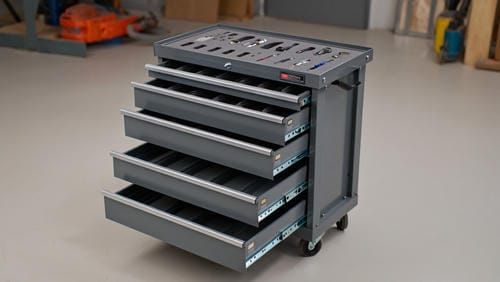

Для этой зоны вам потребуется мобильная единица. Стандартное решение — инструментальная тележка на колесах купить которую имеет смысл под конкретную номенклатуру вашего участка. Ящики должны выдвигаться на 100 процентов — это не опция, а требование. Если ящик выдвигается на 75 процентов, слесарь не видит заднюю стенку и начинает шарить рукой вслепую, сводя на нет весь эффект от сортировки.
Зона 3 (дистанция 2–15 метров). Инструмент, который берут раз в месяц и реже. Специальные приспособления, калибры, оснастка для нестандартных операций. Это место на стационарных стеллажах с маркировкой каждой ячейки. Без открытого доступа — только по запросу через мастера. Потому что, как показал опыт того же Toyama University, инструмент из зоны 3, оказавшись в открытом доступе, мигрирует в зону 1 в течение трёх дней, хотя его частота использования не меняется.
Цифра, которая стоит внимания
В 2022 году группа авторов из журнала International Journal of Lean Six Sigma опубликовала мета-анализ 37 кейсов внедрения 5S на производственных предприятиях. Результаты: медианное сокращение времени поиска инструмента — 62 процента. Нижняя граница — 38 процентов, верхняя — 81 процент.
Разброс объясняется именно качеством проектирования системы хранения. Те предприятия, которые разделили инструмент по частоте использования, получили результат ближе к верхней границе. Те, кто просто «навёл порядок» — к нижней.
На слесарно-сборочном участке, где работают со сварочными соединениями, важно также организовать зону сварки. Обратите внимание: стол для сварочных работ — это не про «площадку под деталь». Это про жёсткость конструкции, заземление и термостойкое покрытие. Если стол вибрирует или не держит заземление — качество шва падает, и никакая сортировка инструмента это не исправит. Стол должен идти в паре с системой хранения как единый модуль.
Проектирование в цифрах — конкретные параметры
Допустим, у вас участок 80 квадратных метров, 4 рабочих места. Вы собрали данные, распределили инструмент по зонам. Дальше — геометрия.
Для зоны 1: высота установки перфорированной панели — от 800 до 1600 мм от пола. Это зона досягаемости без наклона и без подъёма на носки. Шаг отверстий — 25 мм. Диаметр отверстия — 8 мм под стандартные крючки. Количество инструмента на одном рабочем месте — не более 18 единиц. Больше 18 — панель перегружается, визуальный контроль теряется.
Для зоны 2: ящики глубиной 400 мм, шириной не менее 600 мм. Количество отделений в ящике — не более 12. В каждом отделении — один типоразмер инструмента. Если у вас 24 головки, вам нужно два ящика или один ящик на 24 отделения. Компромисс недопустим: если положить две головки в одно отделение, вы сэкономите 200 рублей на разделителе, но потеряете 15 секунд на перебор.
Если на участке ведётся изготовление изделий из металла на заказ — особенно если спецификация изделий меняется от заказа к заказу, — систему хранения лучше делать модульной. Сменные панели, съёмные разделители, тележки с быстросменными ящиками. Завод ВЕРСОФ производит такие модули из листовой стали 1,2 мм с антикоррозийным покрытием. Конструкция позволяет перекомпоновывать ячейки под новую номенклатуру за 15 минут без инструмента.
Что ломается, когда экономите на проектировании
Приведу не гипотетический, а реальный случай. Оренбургское предприятие по производству нефтегазового оборудования заказало стандартные стеллажи без предварительного аудита. Расстояние между полками — 300 мм. Под отвертки — нормально. Под угловые шлифмашины — уже нет. УШМ не влезала по высоте, её клали боком, она скатывалась, била соседний инструмент, повреждала кабель. Через месяц мастера собрали деньги и сварили самодельные кронштейны из обрезков арматуры. Системы нет, деньги на стеллажи потрачены, визуальный контроль отсутствует.
Этой ситуации можно было избежать, если бы на этапе проектирования учли габариты каждой единицы инструмента. Высота, ширина, глубина — и точка опоры. Для УШМ нужен держатель с фиксатором корпуса. Для молотка — крючок с подпружиненной скобой. Для штангенциркуля — ложемент из листового металла с вырезом под губки.
Именно такие держатели входят в комплект систем крепления инструмента от завода ВЕРСОФ. Их делают под конкретную номенклатуру заказчика — снимают размеры с образца, проектируют ложемент, изготавливают из стали 1 мм и покрывают полимером.
Дисциплина — единственное, что нельзя купить
Стеллажи, тележки, панели, разделители — это 30 процентов успеха. Остальные 70 — это привычка возвращать инструмент на место. Без неё любая система хранения инструмента 5S превращается в декорацию.
И здесь нет другого способа, кроме контроля. Ежедневная пятиминутная проверка в начале смены. Фото эталонного состояния — распечатано и висит на стене. Отклонение — замечание. Три замечания — лишение премии за месяц. Работает? Да, работает. Исследование, опубликованное в Journal of Quality in Maintenance Engineering (2020), показало: предприятия, где контроль за соблюдением 5S подкреплён материальной ответственностью, сохраняют систему работоспособной в 94 процентах случаев через год после внедрения. Там, где контроль только устный — в 41 проценте случаев.
Это не про «жёсткость» и не про «порядок ради порядка». Это про то, что вы платите слесарю за работу с металлом, а не за поиск инструмента.
Резюме для тех, кто будет проектировать сам
- Не начинайте с закупки. Начните с хронометража.
- Разделите инструмент на три зоны по частоте использования.
- Для зоны 1 — открытое хранение на перфорированных панелях с системой крепления.
- Для зоны 2 — выдвижные ящики с жёсткими разделителями и полным выдвижением.
- Для зоны 3 — стеллажи с маркировкой и ограниченным доступом.
- Закрепите систему контролем с материальной ответственностью.
Время, которое вы потратите на проектирование, окупится за первые два месяца. Дальше система работает на вас.
