В серийной лазерной резке важен не только сам факт реза, но и то, насколько одинаковыми выходят детали от первой до последней. На размеры влияют калибровка СЧПУ лазерного станка, состояние оптики, износ линз, термостабильность узлов и точность позиционирования. Если один из этих факторов уходит в сторону, меняется не только качество кромки, но и фактические допуски.
Что на самом деле означает точность в серийной лазерной резке
Когда говорят о точности станка, обычно имеют в виду паспортные цифры. Но в производстве важнее другое: насколько стабильно оборудование повторяет один и тот же контур десятки и сотни раз.
Если первая деталь укладывается в размер, это еще не показатель. В серии начинают проявляться:
- микросмещения по осям;
- уход фокуса;
- нагрев узлов;
- накопление погрешности;
- деградация качества луча.
Именно поэтому серийная лазерная резка металла требует не только хорошего оборудования, но и регулярной проверки того, как станок ведет себя в длинном цикле. На одной детали дефект может быть незаметен. На партии он уже превращается в брак.
Почему повторяемость важнее разовой точности
Точность позиционирования показывает, в какую точку фактически приходит ось. Но повторяемость отвечает на другой вопрос: приходит ли она туда одинаково каждый раз.
Для серийного производства это принципиально. Если станок один раз ушел на 0,03 мм, а в другой раз на 0,08 мм, то проблема уже не только в размере. Она в том, что партия перестает быть предсказуемой.
Повторяемость страдает из-за:
- люфтов;
- износа направляющих;
- температурного расширения;
- нестабильной работы приводов;
- загрязнения оптики;
- ошибок в настройке управляющей системы.
Для тех, кто заказывает металлоизделия для частных домов, это может выглядеть как мелочь. На практике же даже небольшое отклонение в отверстии или пазе потом дает проблемы при сборке ворот, каркаса, закладных элементов или декоративных узлов.

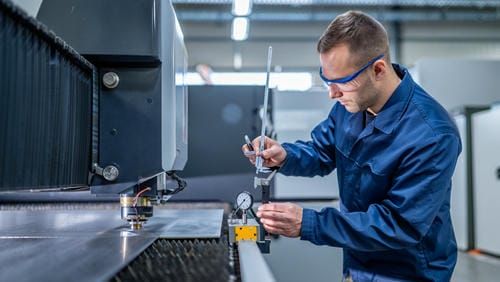

Что дает калибровка СЧПУ лазерного станка
Калибровка СЧПУ лазерного станка — это проверка и настройка системы управления, чтобы фактическое движение осей совпадало с заданной программой.
В нормальной производственной логике калибровка нужна не «вообще», а для конкретных задач:
- убрать систематическую ошибку по осям;
- проверить соответствие командного и фактического хода;
- убедиться, что нет перекоса геометрии;
- оценить работу на разных скоростях;
- проверить, не теряется ли точность на ускорениях и торможениях.
Если этого не делать, станок может резать вроде бы аккуратно, но размеры будут «плыть» от партии к партии. В серийной работе это сразу видно по несовпадению отверстий, пазов и сопрягаемых контуров.

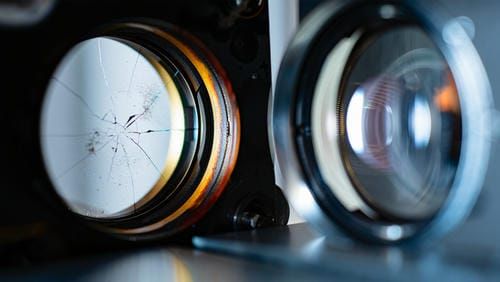

Как износ линз меняет допуски
Линза отвечает за форму и фокус лазерного луча. Когда она загрязняется, стареет или получает микроповреждения, луч уже не работает так, как должен. И это не абстрактная проблема оптики, а прямой путь к отклонению размеров.
Что происходит на практике:
- фокусная точка смещается;
- ширина реза становится нестабильной;
- кромка получает лишний тепловой след;
- отверстия выходят чуть больше или чуть меньше;
- на партии возрастает разброс размеров.
Чем тоньше материал и чем сложнее контур, тем быстрее видно проблему. Иногда оператор замечает только ухудшение кромки, но измерения уже показывают, что деталь выходит за допуск.
Почему в серии проблема видна лучше, чем на пробной детали
Одна контрольная деталь еще не говорит о состоянии станка. Ее можно вырезать в удачный момент: когда оптика чистая, узлы не прогреты, а материал ровный.
В серии ситуация меняется:
- станок работает дольше;
- узлы нагреваются;
- фокус может уходить;
- загрязнение оптики накапливается;
- разница между первой и последней деталью становится заметной.
Поэтому на серьезном производстве смотрят не только на стартовую настройку, но и на поведение станка в процессе. Иначе можно получить партию, где половина деталей годится, а половина уже требует доработки.
Что показывают исследования по промышленной точности
В стандартах серии ISO 230 по испытаниям станков и в прикладных исследованиях по лазерной обработке металлов отмечается: ошибки позиционирования и динамические погрешности особенно заметны в режиме циклической работы. То есть чем длиннее серия и чем выше нагрузка на систему, тем важнее не паспортная цифра, а реальная повторяемость.
В публикациях по лазерной резке в профильных инженерных изданиях указывается, что состояние оптики и стабильность фокусировки напрямую влияют на ширину реза, шероховатость кромки и размерную точность. Это означает, что даже при одинаковой программе станок может давать разный результат, если линза загрязнена или уже вышла из оптимального состояния.
Из этого следует простой вывод: точность в лазерной резке — это не разовая настройка, а режим постоянного контроля.
Какие размеры чаще всего уходят первыми
В серийной резке первыми реагируют элементы, где важна геометрическая привязка:
- отверстия;
- пазы;
- посадочные места;
- внутренние углы;
- расстояния между центрами;
- тонкие перемычки.
Если уходит фокус или меняется качество луча, именно эти зоны первыми показывают отклонение. На крупных контурах это может быть почти незаметно, а на точных посадках ошибка уже критична.
Как на производстве проверяют стабильность
Чтобы не угадывать, а видеть реальную картину, используют контроль:
- первой и последней детали партии;
- контрольных шаблонов;
- базовых размеров по чертежу;
- состояния кромки под увеличением;
- повторяемости размеров на нескольких одинаковых заготовках.
Если партия длинная, контроль должен идти не только в начале. Иначе можно пропустить момент, когда станок уже начал уходить из рабочего режима.
Где ошибка в СЧПУ заметнее всего
Больше всего ошибка управления проявляется там, где есть:
- резкие смены направления;
- малые радиусы;
- короткие отрезки;
- частые остановки и разгоны;
- плотные группы отверстий.
Именно здесь калибровка СЧПУ лазерного станка особенно важна. Если система настроена грубо, то на простом контуре это еще может не бросаться в глаза, а на сложной детали уже появятся смещения и потеря точности.
Когда дело не в программе, а в железе
Оператору часто кажется, что проблема в файле. Но если дефект повторяется от партии к партии, причины обычно в другом:
- загрязнена оптика;
- изношена линза;
- сбита калибровка;
- есть люфт по оси;
- нестабильно работает привод;
- перегревается узел.
То есть не чертеж «виноват», а станок ушел из стабильного режима. В таких случаях корректировка программы помогает только временно.
Почему это важно не только для больших заводов
Серийная точность нужна не только в крупном машиностроении. Она важна и там, где делают корпуса, кронштейны, закладные, элементы ограждений и детали для каркасов, а затем передают заготовки на гибку листового металла в рамках одного технологического цикла.Если после резки деталь идет в гибку, ошибка по размеру тут же переходит в проблему при формовке. Поэтому стабильность реза — это не отдельная операция, а основа всей цепочки.
Что должен помнить заказчик
Если вам нужны партии деталей без подгонки, смотрите не только на цену и сроки. Важно, как подрядчик работает с:
- калибровкой;
- состоянием линз;
- измерительным контролем;
- повторяемостью партии;
- обслуживанием оборудования.
Именно эти вещи определяют, будет ли результат одинаковым на всей серии или начнется ручная доводка после резки.
Вывод
В серийной лазерной резке точность — это не только цифра в паспорте станка. Реальный результат задают калибровка СЧПУ лазерного станка, состояние линз, стабильность оптики и то, насколько оборудование держит повторяемость на длинной партии. Если эти параметры не контролировать, допуски начинают «уплывать» первыми на мелких отверстиях, пазах и посадках. А это уже прямые потери времени и денег.
