Почему лист гнётся по‑разному: как направление проката меняет
геометрию и прочность детали
Вы закладываете в чертеж угол 90°, а после гибки получаете 87° или 93°. Вы задаёте один и тот же радиус, но на одной заготовке металл «держит» форму, а на другой идёт трещинами. В девяти случаях из десяти причина не в станке и не в партии металла — она в том, как линия гиба ориентирована относительно направления прокатки.
Влияние направления проката на качество гибки — вопрос, который обязан закрыть каждый инженер-конструктор ещё до того, как деталь попадёт на участок гибки листового металла. Игнорирование этого фактора оборачивается нестабильной геометрией, превышением допусков и хрупкими разрушениями в самых неожиданных местах. В этом материале мы разберём механику явления, подтвердим её данными научных публикаций и дадим конкретные цифры, применимые в условиях реального производства.
Механика анизотропии: почему лист «помнит» прокатку
Когда стальной сляб проходит через валки прокатного стана, его кристаллическая решётка деформируется и приобретает выраженную текстуру. Зёрна вытягиваются в направлении прокатки, а межзёренные границы ориентируются преимущественно вдоль оси проката. Так возникает анизотропия механических свойств — различие предела текучести, пластичности и твёрдости при нагружении вдоль и поперёк прокатного направления.
В исследовании «Study of Anisotropic Behavior in Sheet Metal Forming», опубликованном в базе PMC в 2024 году, отмечается:
> «Анизотропия приводит к заметным различиям механических характеристик металлического листа по разным направлениям — прочности, твёрдости, предельной деформации. При формообразовании это напрямую отражается на поведении материала в зоне изгиба».
Практическое следствие: если линия гиба совпадает с направлением проката, волокна работают на растяжение вдоль своей оси, а если перпендикулярна — поперёк. В последнем случае металл сопротивляется изгибу слабее, но более склонен к пружинению. Именно поэтому при одинаковом усилии пресса угол гиба вдоль проката всегда получается острее, чем поперёк.
Геометрия под давлением: точность угла и пружинение
При гибке на листогибочном прессе оператор программирует угол, исходя из упругого возврата материала. Но величина этого возврата — springback — прямо зависит от того, как сориентирована линия сгиба.
Данные многочисленных производственных экспериментов, обобщённые в техническом обзоре The Fabricator («The problem of anisotropy in metal forming»), показывают:
| Параметр | Гибка вдоль проката | Гибка поперёк проката |
|---|---|---|
| Пружинение (угол возврата) | +2…4° | +5…8° |
| Минимальный радиус гиба без трещин (для стали 3 мм) | 1,5–2 толщины листа | 2,5–3,5 толщины листа |
| Предельная пластическая деформация до разрушения | выше на 12–18% | ниже на 12–18% |
| Разброс угла в партии при свободной гибке | ±0,5° | ±1,2° |
Эти цифры объясняют, почему в ответственном производстве требуют указывать стрелку проката прямо на чертеже. Без этой информации добиться стабильного угла в пределах ±0,5° практически невозможно.
Прочностной барьер: когда направление гиба определяет ресурс детали

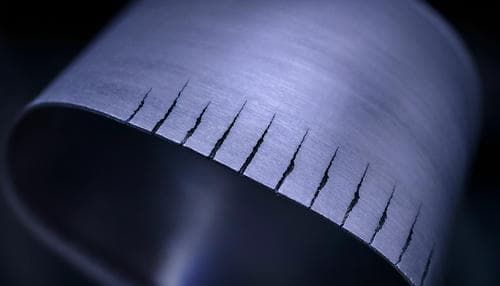

Геометрия — лишь половина проблемы. Вторая, не менее критичная, касается несущей способности. При гибке поперёк проката минимальный радиус должен быть увеличен, иначе внешние волокна растянутой зоны разрушаются — сначала микротрещинами, затем макроразрывами.
Специалисты по лазерной резке металла в Оренбурге на мощностях завода ВЕРСОФ неоднократно фиксировали: если заготовка вырезается без учёта будущей гибки, даже качественный рез не спасает. Кромка остаётся целой, но в зоне гиба зарождаются трещины, особенно на низколегированных сталях с пределом текучести выше 350 МПа.
Почему это важно для конечного потребителя? Ответ становится очевиден, если взглянуть на реальный продукт. Допустим, вы хотите купить инструментальную тележку на колесах в гараж или мастерскую. Её корпус — это десятки гибов. Если производитель проигнорировал направление проката при гибке полок и боковин, жёсткость конструкции окажется неравномерной. Дверцы начнут перекашиваться, сварные швы — трещать, а сама тележка потеряет геометрию через несколько месяцев активной эксплуатации.
Практические рекомендации: таблицы минимальных радиусов и выбор стратегии раскроя
Опираясь на данные ВНИИМетМаш и рекомендации, обобщённые в материалах портала INNER, можно сформулировать следующие ориентиры для углеродистых и низколегированных сталей:
Зависимость минимального радиуса гиба от направления проката и толщины листа
| Толщина листа (мм) | Мин. радиус вдоль проката (мм) | Мин. радиус поперёк проката (мм) |
|---|---|---|
| 1,0 | 1,0 | 1,6 |
| 1,5 | 1,5 | 2,5 |
| 2,0 | 2,5 | 4,0 |
| 3,0 | 4,0 | 7,0 |
| 5,0 | 8,0 | 14,0 |
При назначении радиусов меньше указанных значений вероятность появления трещин в растянутой зоне резко возрастает. Если конструкция не позволяет увеличить радиус, то линию гиба необходимо ориентировать вдоль проката — даже в ущерб экономии металла при раскрое.
Главный практический вывод:
* Ответственные гибы с жёсткими допусками по углу всегда располагайте поперёк проката — пружинение будет больше, но оно стабильнее;
* Глубокие гибы с малым внутренним радиусом всегда ведите вдоль проката, чтобы избежать трещин.
Как завод ВЕРСОФ контролирует направление проката на всех этапах
На заводе ВЕРСОФ контроль начинается с входного контроля листа. Для каждой партии фиксируется реальная стрелка проката, после чего технолог разрабатывает карту раскроя, в которой каждая линия гиба привязана к оси прокатки. Только после этого в работу вступает участок гибки листового металла на гидравлических прессах с ЧПУ.
Такая цепочка позволяет:
* Исключить произвольную ориентацию заготовки на прессе;
* Снизить разброс углов гиба в партии до ±0,3°;
* Гарантировать отсутствие микротрещин в радиусах.
Контрольная операция — проверка угломером на первой и каждой десятой детали с записью в журнал. При выпуске гаражной мебели или элементов систем хранения это даёт предсказуемый результат, будь то стеллажная балка толщиной 2 мм или усиленная полка инструментальной тележки толщиной 5 мм.
Вместо заключения: три вопроса, которые спасут партию
Перед запуском серии задайте себе ровно три вопроса:
- Указана ли на чертеже стрелка проката?
- Достаточен ли выбранный радиус для данного направления гиба?
- Учтён ли разный угол пружинения в УП для пресса?
Если хотя бы на один из них ответ отрицательный — брак лишь вопрос времени. Тема влияния направления проката на качество гибки кажется узкой только на первый взгляд. На деле она пронизывает всю цепочку изготовления — от раскроя до сборки. И закладывать её решение нужно именно на стадии конструирования, а не на участке гибки, когда металл уже начал сопротивляться.
