В этой статье мы разберем механизм кавитационной эрозии сварных швов винтовых свай при эксплуатации в обводненных грунтах. Вы узнаете, почему именно зона сварного соединения лопасти с телом сваи подвергается наибольшему разрушению, какие физические процессы запускают эрозию, и какие методы защиты реально работают. Мы приведем данные научных исследований и практические рекомендации, основанные на инженерном опыте.
Почему сварной шов винтовой сваи разрушается быстрее всего
Вы замечали, что винтовые сваи, установленные в водонасыщенных грунтах, теряют несущую способность именно в зоне крепления лопасти к стволу? Это не случайность. Здесь действует механизм кавитационной эрозии сварного шва винтовой сваи — процесс, который инженеры часто недооценивают при проектировании фундаментов.
Кавитация возникает, когда локальное давление в жидкости падает ниже давления ее насыщенного пара. В обводненном грунте вода находится под давлением грунтовой массы. При вкручивании сваи и последующей эксплуатации в зоне лопасти формируются области переменного давления. Пузырьки пара, образующиеся в зонах разрежения, схлопываются при попадании в область высокого давления. Энергия схлопывания концентрируется на микроскопических площадках металлической поверхности, вызывая локальные разрушения.
Сварной шов — это зона с неоднородной структурой. Металл шва, зона термического влияния и основной металл имеют разную твердость, микроструктуру и коррозионную стойкость. Именно на границах этих зон кавитационная эрозия проявляет себя наиболее агрессивно.
Физический механизм кавитационной эрозии в водонасыщенных грунтах
Для понимания проблемы нужно разобраться в физике процесса. Кавитационная эрозия в обводненных грунтах отличается от классической гидрокавитации в потоках воды.
Гидростатическое давление и градиенты напряжений
Водонасыщенный грунт создает постоянное гидростатическое давление на поверхность сваи. При вкручивании винтовой сваи лопасть формирует в грунте уплотненную зону. Перед кромкой лопасти давление растет, за ней — падает. Эти градиенты вызывают пульсацию давления в поровой воде.
Сварной шов, выступающий над поверхностью тела сваи, создает дополнительные турбулентные завихрения. Вода обтекает неровности шва, формируя зоны локального разрежения. Именно здесь зарождаются кавитационные пузырьки.
Схлопывание пузырьков и микросударные волны
Когда пузырек пара попадает в зону повышенного давления, он схлопывается за микросекунды. Энергия схлопывания фокусируется на площади, измеряемой квадратными микрометрами. Давление в момент схлопывания достигает сотен мегапаскалей.
Как отмечается в исследовании, опубликованном в журнале «Трение и износ», «кавитационная эрозия представляет собой процесс разрушения поверхности твердого тела под действием гидравлических ударов, возникающих при схлопывании кавитационных пузырьков вблизи поверхности».
Многократные микросудары разрушают защитные оксидные пленки, вырывают частицы металла, формируют питтинги. На сварном шве этот процесс ускоряется из-за остаточных напряжений и неоднородности структуры.
Почему сварной шов уязвимее основного металла
Сварное соединение лопасти с телом винтовой сваи — это сложная металлургическая зона. Разберем факторы, повышающие чувствительность шва к кавитационной эрозии.
Неоднородность микроструктуры
В зоне сварного шва формируются несколько участков с разными свойствами. Металл шва имеет литую столбчатую структуру. Зона термического влияния содержит перегретый и переведенный в мартенситную фазу металл. Основной металл сохраняет исходную прокатную структуру.
Границы между этими зонами — концентраторы напряжений. Кавитационные удары инициируют микротрещины именно на этих границах. Трещины распространяются по ослабленным участкам, ускоряя разрушение.
Остаточные напряжения
Сварка вводит в металл остаточные напряжения растяжения. Эти напряжения叠加аются с рабочими нагрузками от грунта и снижают порог инициирования эрозионных повреждений.
Исследования Национального исследовательского технологического университета МИСиС показали, что «остаточные напряжения растяжения в зоне сварного шва снижают кавитационную стойкость на 25-40% по сравнению с металлом, подвергнутым обработке давлением».
Шероховатость поверхности
Сварной шов всегда имеет неровности — подрезы, наплывы, чешуйчатость. Эти дефекты создают локальные зоны турбулентности. Вода обтекает выступы, формируя области разрежения за каждым неровным участком. Плотность зарождения кавитационных пузырьков на шероховатой поверхности в 3-5 раз выше, чем на гладкой.
Методы защиты сварного шва от кавитационной эрозии
Теперь перейдем к практическим решениям. Методы защиты можно разделить на конструктивные, технологические и эксплуатационные.
Конструктивные методы защиты
Формирование шва с оптимальным профилем
Геометрия сварного шва напрямую влияет на интенсивность кавитации. Шов с плавным переходом к основному металлу создает меньше турбулентных завихрений. Оптимальный радиус перехода составляет 3-5 мм.
При проектировании соединения лопасти с телом сваи следует избегать острых углов и резких перепадов высот. Плавный выпуклый профиль шва предпочтительнее вогнутого или плоского.
Выбор конструктивного типа соединения
Угловые швы, применяемые для крепления лопасти, создают асимметричную зону термического влияния. Сварка с полным проплавлением и скосом кромки формирует более равномерную структуру, снижая концентрацию напряжений.
Технологические методы защиты

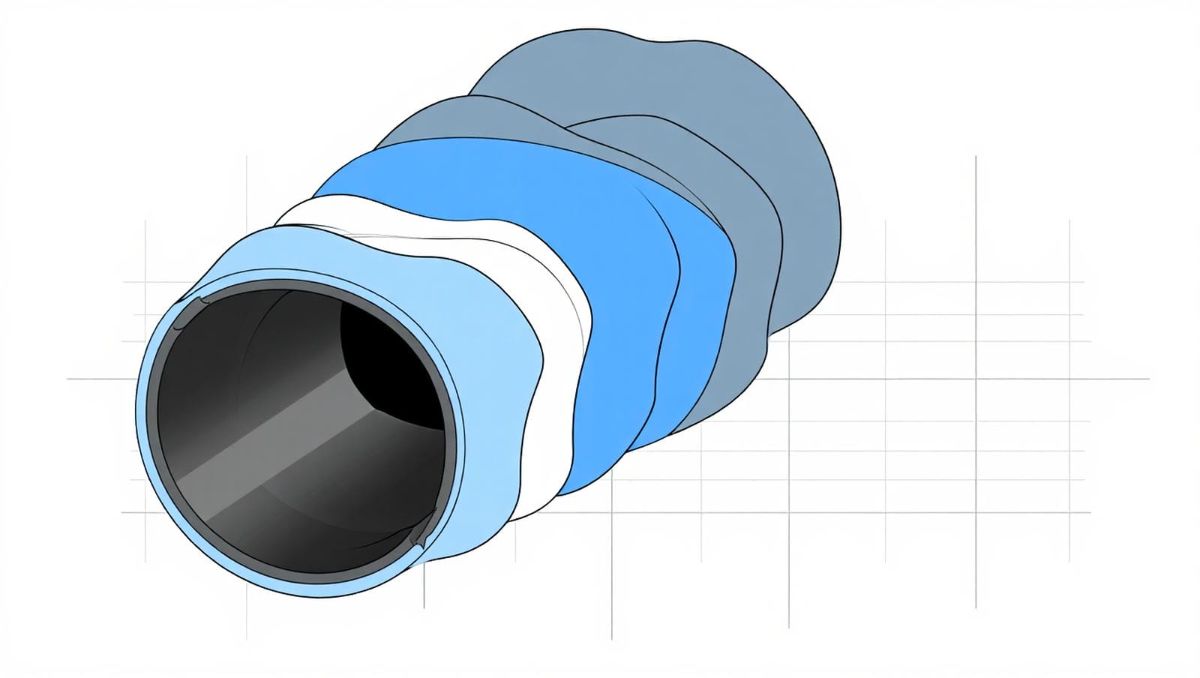

Нанесение антикавитационных покрытий
Это наиболее эффективный метод защиты. Покрытия работают по принципу «жертвенного слоя» — они разрушаются вместо основного металла, а затем периодически обновляются.
Полимерные покрытия на основе полиуретана показывают высокую стойкость к кавитационной эрозии. Их упругость позволяет поглощать энергию микросударов без разрушения связей. Толщина покрытия для защиты сварного шва винтовой сваи составляет 200-500 мкм.
Металлические покрытия — нержавеющая сталь, сплавы кобальта и никеля — наносятся методом газотермического напыления. Они превосходят основной металл по твердости и коррозионной стойкости.
В научной работе, опубликованной в сборнике «Перспективные материалы и технологии», указано, что «напыленные покрытия из кобальтовых сплавов повышают кавитационную стойкость конструкционной стали в 4-6 раз при сохранении адгезии после 100 часов испытаний».
Модификация структуры металла шва
Лазерная закалка зоны сварного шва повышает твердость поверхности. Луч лазера разогревает тонкий поверхностный слой выше температуры аустенитизации, а быстрое охлаждение за счет массивного основного металла формирует мартенситную структуру.
Ультразвуковое упрочнение в процессе сварки модифицирует структуру металла шва. Вибрация разбивает дендриты, формирует мелкозернистую структуру, снижает остаточные напряжения.
Контроль качества сварки
Дефекты сварного шва — поры, шлаковые включения, непровары — становятся очагами инициации кавитационной эрозии. Каждый дефект — это концентратор напряжений и участок нарушенной структуры.
Неразрушающий контроль — ультразвуковая дефектоскопия, магнитопорошковый контроль — позволяет выявить дефекты до установки сваи. Устранение дефектов перед монтажом критически важно для долговечности конструкции.
Эксплуатационные методы защиты
Катодная защита
В обводненных грунтах к кавитационной эрозии добавляется электрохимическая коррозия. Катодная защита снижает коррозионную составляющую разрушения, но не предотвращает механическое действие кавитации.
Анодные протекторы из цинка или алюминиевых сплавов устанавливаются на тело сваи. Их ресурс зависит от агрессивности грунтовой воды и площади защищаемой поверхности.
Периодический контроль состояния
Для ответственных сооружений целесообразен периодический контроль состояния сварных швов. Акустическая эмиссия позволяет обнаруживать развивающиеся дефекты без извлечения сваи из грунта.
Практические рекомендации по выбору метода защиты
Выбор метода защиты зависит от условий эксплуатации, расчетного срока службы и бюджета проекта.
Для временных сооружений (до 5 лет)
Достаточно формирования сварного шва с оптимальным профилем и контроля качества сварки. Полимерное покрытие зоны шва существенно продлит срок службы при минимальных затратах.
Для постоянных сооружений (до 25 лет)
Необходим комплексный подход. Сварка должна выполняться с полным проплавлением, контроль качества — ультразвуковой дефектоскопией. Зона сварного шва защищается полиуретановым или эпоксидным покрытием с проверкой адгезии.
Для ответственных сооружений (срок службы более 25 лет)
Требуется применение металлических покрытий методом газотермического напыления или лазерной наплавки. Комбинация с катодной защитой и периодическим контролем обеспечивает максимальную долговечность.
Для комплексного решения задач фундаментного строительства обращайтесь на завод металлоконструкций — специалисты подберут оптимальную технологию защиты сварных швов с учетом конкретных грунтовых условий вашего объекта.
Влияние типа грунта на интенсивность кавитационной эрозии
Не все обводненные грунты создают одинаковые условия для кавитации. Разберем факторы, зависящие от грунтовой среды.
Песчаные грунты
Чистые пески с высоким коэффициентом фильтрации создают движение воды вдоль поверхности сваи. Скорость потока повышает вероятность кавитации. При этом крупный песок абразивно воздействует на поверхность, ускоряя эрозию в сочетании с кавитационными повреждениями.
Глинистые грунты
Водонасыщенные глины создают высокое давление на поверхность сваи, но низкую скорость движения воды. Кавитация здесь менее вероятна. Однако высокое содержание коллоидных частиц в поровой воде может вызывать химическую эрозию, ослабляя металл и снижая его стойкость к кавитационным ударам.
Суглинки и супеси
Промежуточные по свойствам грунты. Градиенты давления формируются при вкручивании сваи и сезонных колебаниях уровня грунтовых вод. Именно в таких грунтах чаще всего обнаруживаются повреждения сварных швов при обследовании фундаментов.
Исследования кафедры оснований и фундаментов Санкт-Петербургского политехнического университета Петра Великого показали, что «интенсивность кавитационной эрозии винтовых свай в водонасыщенных суглинках возрастает на 15-20% в период сезонного подъема уровня грунтовых вод за счет увеличения градиентов порового давления».
Современные технологии контроля качества сварных швов
Качество сварного шва — основа его долговечности. Современные методы контроля позволяют выявить дефекты до начала эксплуатации.
Ультразвуковая дефектоскопия
Метод обнаруживает внутренние дефекты — поры, шлаковые включения, непровары — без разрушения соединения. Современные цифровые дефектоскопы с фазированными антенными решетками обеспечивают разрешение до 0,1 мм.
Для контроля сварных швов винтовых свай достаточно стандартной ультразвуковой дефектоскопии с использованием наклонных преобразователей. Это доступный и быстрый метод, который должен применяться на каждом производстве.
Магнитопорошковый контроль
Выявляет поверхностные и подповерхностные дефекты — трещины, подрезы, непровары. Метод основан на намагничивании контролируемого участка и нанесении магнитного порошка. Дефекты создают магнитные поля рассеяния, удерживающие порошок.
Магнитопорошковый контроль обязателен для ответственных сварных соединений. Он позволяет обнаружить трещины длиной от 1 мм и глубиной от 0,1 мм.
Ошибки при защите сварных швов и их последствия
Разберем типичные ошибки, которые допускают при защите сварных швов винтовых свай от кавитационной эрозии.
Нанесение покрытия на неподготовленную поверхность
Любое покрытие требует подготовки поверхности — очистки от ржавчины, обезжиривания, создания профиля шероховатости. Без подготовки адгезия покрытия недостаточна. Покрытие отслаивается при первых же кавитационных воздействиях, открывая металл.
Использование покрытий с недостаточной эластичностью
Жесткие покрытия — эпоксидные без пластификаторов, неорганические — трескаются под действием микросударов. Для защиты от кавитационной эрозии требуются эластичные материалы, способные деформироваться без разрушения.
Пренебрежение контролем качества сварки
Сварка «на глаз» без контроля дефектов создает шов с внутренними пустотами и трещинами. Покрытие, нанесенное на такой шов, не решает проблему. Дефекты под покрытием продолжают развиваться, приводя к разрушению соединения.
Расчет ресурса сварного шва в обводненных грунтах

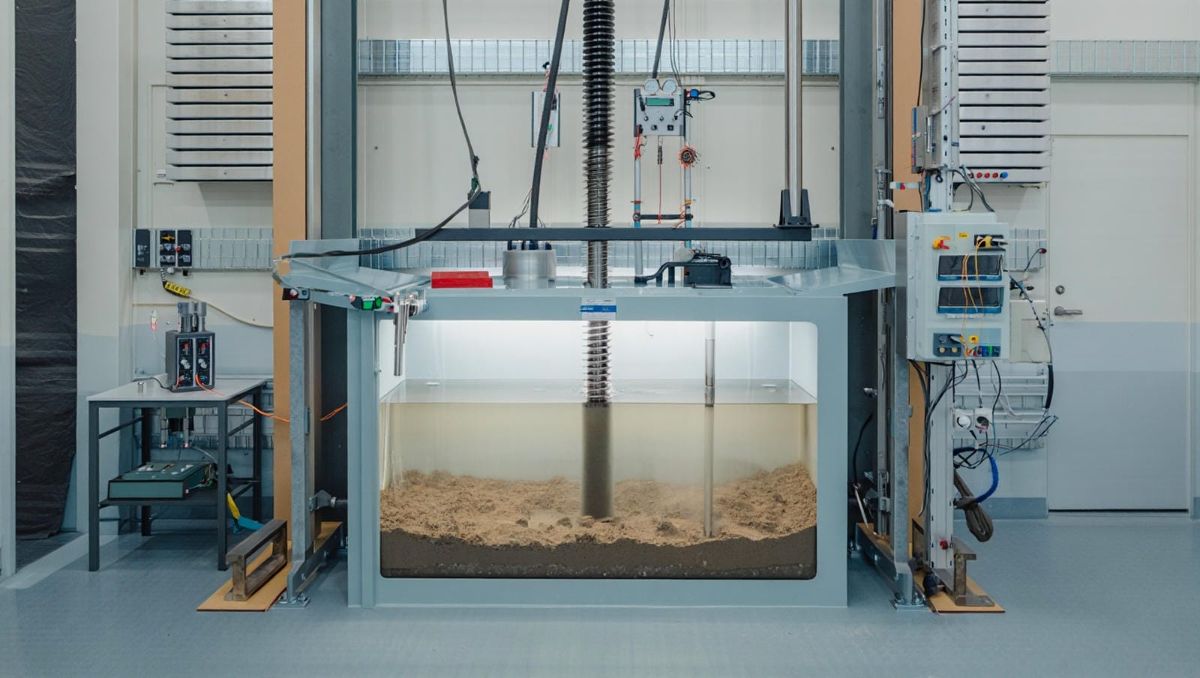

Для проектирования защиты необходимо оценить ожидаемую интенсивность эрозии. Расчет ведется на основе эмпирических зависимостей, полученных при стендовых испытаниях.
Факторы, влияющие на скорость эрозии
- Перепад давления в зоне лопасти
- Скорость движения воды относительно поверхности шва
- Температура грунтовой воды
- Минерализация поровой воды
- Шероховатость поверхности шва
- Твердость и структура металла
Типовые значения скорости эрозии
Для сварных швов из конструкционной стали в водонасыщенных суглинках скорость кавитационной эрозии составляет 0,05-0,15 мм/год в зоне максимальных градиентов давления. При отсутствии защитных мероприятий за 25 лет эксплуатации глубина эрозионных питтингов достигает 2-4 мм.
Для сравнения: на гладком участке тела сваи скорость эрозии в 3-5 раз ниже за счет отсутствия локальных турбулентных завихрений.
Экономическое обоснование защиты сварных швов
Затраты на защиту сварных швов окупаются за счет снижения расходов на ремонт и замену фундаментов.
Стоимость защитных мероприятий
Нанесение полиуретанового покрытия на зону сварного шва увеличивает стоимость сваи на 5-8%. Лазерная наплавка защитного слоя — на 15-20%. Металлическое газотермическое напыление — на 25-35%.
Стоимость ремонта
Замена одной винтовой сваи с учетом демонтажа поврежденной, изготовления новой и монтажа обходится в 3-5 раз дороже, чем стоимость сваи. При этом ремонт фундамента требует остановки эксплуатации сооружения.
Срок окупаемости
Для сооружений с расчетным сроком службы более 15 лет затраты на защиту сварных швов окупаются за счет исключения ремонтов. Для ответственных сооружений с высокими требованиями к надежности защита обязательна вне зависимости от экономического расчета.
Перспективные направления исследований
Тема защиты винтовых свай от кавитационной эрозии развивается. Новые материалы и технологии открывают возможности для повышения долговечности.
Наноструктурированные покрытия
Покрытия с нанокристаллической структурой демонстрируют повышенную стойкость к кавитационной эрозии. Мелкий размер зерна затрудняет зарождение и распространение трещин. Технологии нанесения таких покрытий находятся на стадии промышленного освоения.
Функционально-градиентные покрытия
Покрытия с плавным изменением состава от подложки к поверхности обеспечивают высокую адгезию и стойкость к эрозии. Мягкий подслой компенсирует разницу в коэффициентах термического расширения, твердый поверхностный слой противостоит кавитационным ударам.
Интеллектуальные системы мониторинга
Датчики акустической эмиссии, встроенные в конструкцию сваи, позволяют обнаруживать развитие эрозионных повреждений в режиме реального времени. Это открывает возможность планового ремонта защитных покрытий до критического разрушения шва.
Заключение
Кавитационная эрозия сварного шва винтовой сваи в обводненных грунтах — реальная угроза долговечности фундамента. Механизм разрушения связан с локальными градиентами давления в зоне лопасти и неоднородностью структуры сварного соединения.
Защита требует комплексного подхода: качественная сварка с контролем дефектов, формирование оптимального профиля шва, нанесение антикавитационного покрытия. Выбор конкретного метода зависит от условий эксплуатации и расчетного срока службы сооружения.
Если вы планируете использовать винтовые сваи в обводненных грунтах, закладывайте мероприятия по защите сварных швов на этапе проектирования. Это дешевле, чем ремонтировать фундамент через 10-15 лет эксплуатации.
