Траверса ТМ-3 (3.407.1-143.8.3) 21,0 кг

Артикул: 180
Траверса ТМ-3 (3.407.1-143.8.3) 21,0 кг
Тип
траверса
Материал
сталь
Покрытие
горячий цинк
Номинальное напряжение
10000 В
Вес нетто
21 кг
Высота
1300 мм
Вес в упаковке, кг
21
2 730
2 730

Купить в 1 клик

  • Описание

    Траверса ТМ-3: усиленное двойное крепление проводов для ЛЭП 6–10 кВ в населенных пунктах

    Траверса ТМ-3 — специализированное решение для монтажа промежуточных опор типа П10-2 на линиях электропередач напряжением 6–10 кВ в населенных пунктах. Изделие обеспечивает двойное крепление неизолированных проводов к стойкам типа СВ105 и производится по типовому проекту 3.407.1-143.8.3.

    Конструкция и защита от коррозии

    Траверса ТМ-3 изготавливается из качественной углеродистой стали, что гарантирует высокую механическую прочность — общая масса изделия составляет 21,00 кг. Поверхность покрывается лаком БТ-577, обеспечивающим надежную антикоррозийную защиту в условиях эксплуатации в населенных пунктах.

    Совместимость с изоляторами и крепежом

    На траверсе предусмотрены штыри для установки штыревых изоляторов следующих типов:
    * ШФ20-В
    * ШС10-Д
    * ШФ10-Г

    Для фиксации изоляторов используются колпачки КП-22, К-6, К-7, К-9. Крепление провода к изоляторам выполняется:
    * Спиральной вязкой ПВС.
    * Проволочной вязкой ВШ-1.

    Крепление траверсы к стойке СВ105 осуществляется хомутом Х-1. Обратите внимание: хомут приобретается и поставляется отдельно.

    Техническая спецификация

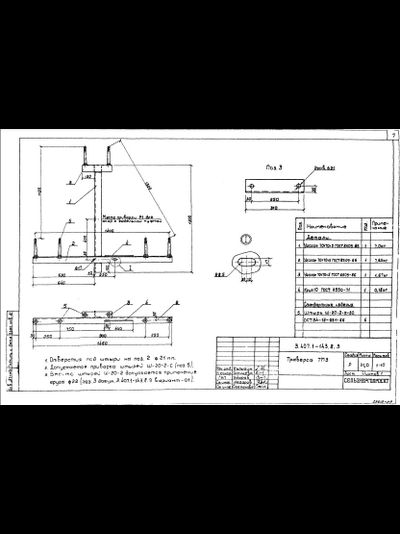

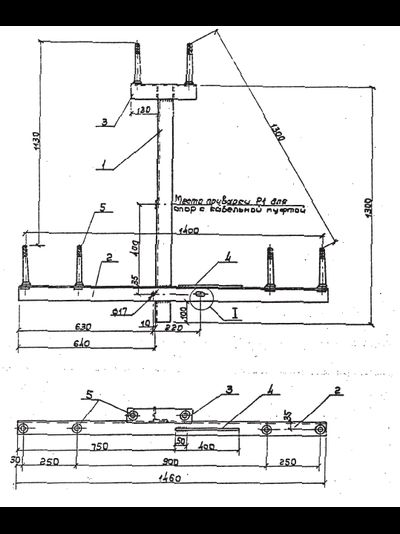

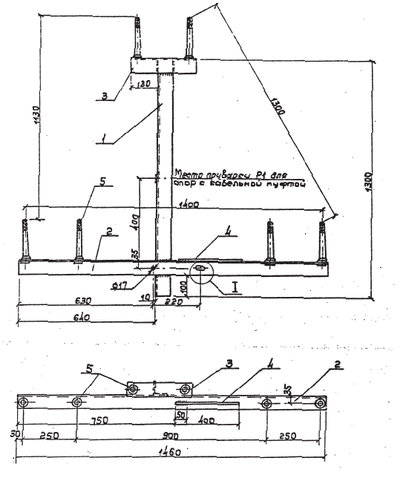

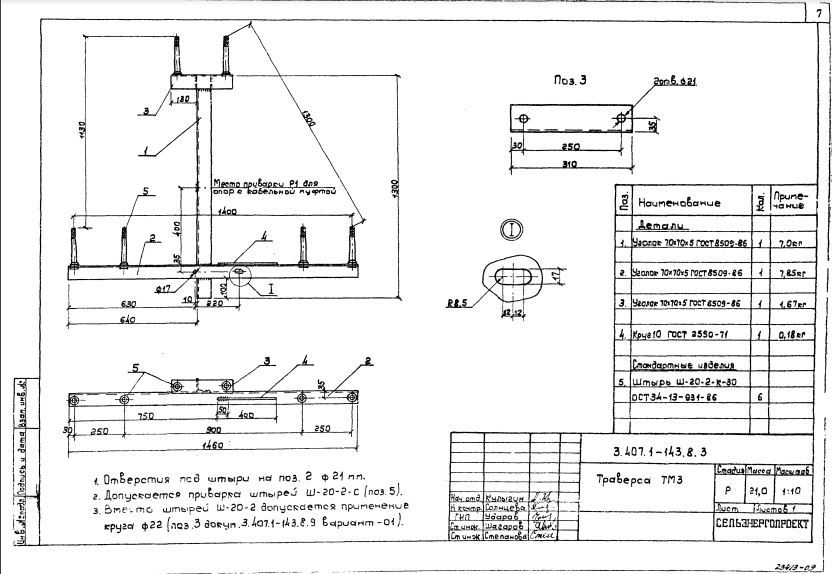

    Габаритные размеры: 1460 мм × 140 мм × 1495 мм.

    Позиция Наименование детали Кол-во Масса, кг
    1 Уголок 70×70×5 (ГОСТ 8509-86) 1 21,00
    2 Уголок 70×70×5 (ГОСТ 8509-86) 1
    3 Уголок 70×70×5 (ГОСТ 8509-86) 1
    4 Круг 10 (ГОСТ 2590-71) 1
    5 Штырь Ш-20-2-К-30 (ГОСТ 34-13-931-86) 6

    Индивидуальное производство

    Стандартная конфигурация не полностью соответствует вашему проекту? Мы изготавливаем траверсы ТМ-3 по индивидуальным размерам заказчика. Это позволяет точно адаптировать конструкцию под конкретные условия монтажа и требования проектной документации.

    Варианты обозначения: траверса ТМ-3, ТМ3, ТМ-3.

    Для расчета стоимости, уточнения сроков производства и оформления заказа — свяжитесь с нашими специалистами.
