Траверса ТМ-86, ТМ-86М (20.0027 23.01) 16,62 кг

Траверса ТМ-86 и ТМ-86М (20.0027 23.01): Надежное решение для ЛЭП 10 кВ

Завод металлоконструкций «ВЕРСОФ» (г. Оренбург) принимает заказы на изготовление и поставку траверс ТМ-86 и ТМ-86М. Данные изделия являются критически важными элементами при строительстве воздушных линий электропередачи напряжением 10 кВ, обеспечивая безопасное и надежное крепление провода к опорным конструкциям.

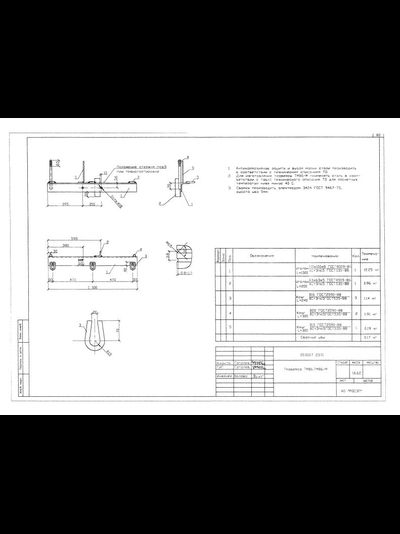

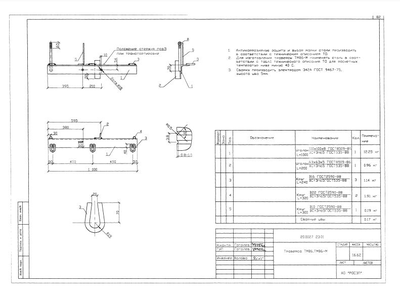

Производство ведется в строгом соответствии с типовым проектом 20.0027 (23.01), что гарантирует полную совместимость с проектными решениями.

Технические особенности и материалы

Мы предлагаем два варианта исполнения в зависимости от климатических условий эксплуатации:
1. Траверса ТМ-86: изготавливается из высококачественной углеродистой стали. Стандартная защита от коррозии — покрытие лаком БТ-577.
2. Траверса ТМ-86М (северное исполнение): производится из специальной легированной стали, предназначенной для работы в экстремальных условиях при температурах ниже -40°С.

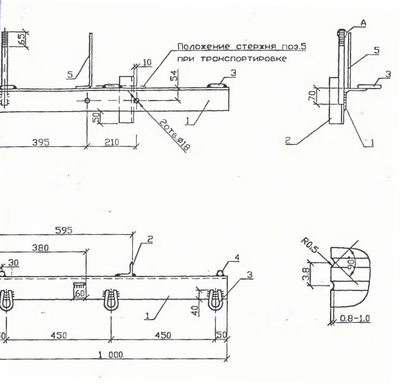

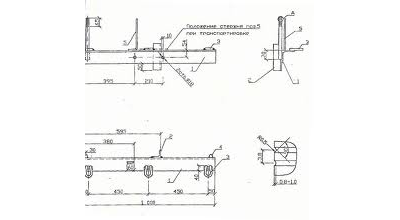

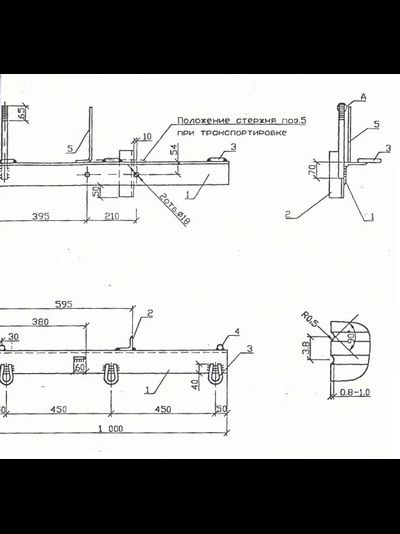

Спецификация и весовые характеристики

Конструкция отличается повышенной прочностью за счет использования массивного равнополочного уголка:
* Основание (поз. 1): Уголок 100х100х8 (ГОСТ 8509-86) длиной 1000 мм.
* Дополнительные элементы: Уголок 63х63х5, круги диаметром 16, 22 и 10 мм.
* Общая масса изделия: 16,62 кг.
* Сварка: Выполняется электродами Э42A (ГОСТ 9467-75), высота шва — 5 мм, что обеспечивает монолитность и устойчивость к механическим нагрузкам.

Монтаж и комплектация

Крепление траверс марок ТМ-86 и ТМ-86М на железобетонные стойки типа СВ105 или СВ110 осуществляется с помощью хомутов:
* Для стоек СВ105 — хомут Х-1.
* Для стоек СВ110 — хомут Х-42.

Обращаем ваше внимание: хомуты не входят в стандартный комплект поставки и заказываются отдельно. Вы можете добавить их к заказу на нашем сайте.

Почему стоит заказать траверсы в «ВЕРСОФ»?

• Собственное производство в Оренбурге: Контроль качества на каждом этапе — от закупки металлопроката до антикоррозийной обработки.
• Индивидуальный подход: Возможно изготовление металлоконструкций по вашим чертежам и размерам заказчика.
• Соответствие стандартам: Мы четко соблюдаем требования ТЗ по маркам стали и типам защитных покрытий (включая возможность горячего цинкования).
• Прозрачная логистика: Быстрая отгрузка со склада и доставка по всей России.

Варианты маркировки для заказа: ТМ-86, ТМ-86М, ТМ86, ТМ86М.
