Траверса ТМ-5 (3.407.1-143.8.5) 17,30 кг

Траверса ТМ-5 (3.407.1-143.8.5): Двойное крепление провода для ЛЭП 10 кВ

Завод металлоконструкций «ВЕРСОФ» предлагает высококачественные траверсы ТМ-5, изготовленные в строгом соответствии с типовым проектом 3.407.1-143.8.5. Данная модель является базовым элементом при строительстве высоковольтных линий электропередачи и предназначена для обеспечения надежного двойного крепления провода к стойкам типа СВ105.

Собственные производственные мощности в Оренбурге позволяют нам гарантировать точную геометрию изделий и высокую скорость отгрузки партий любого объема.

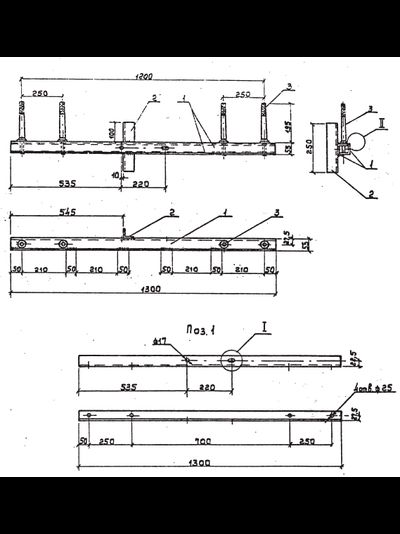

Технические характеристики и размеры

Траверса ТМ-5 отличается повышенной жесткостью и надежностью конструкции, что критически важно для бесперебойной работы ЛЭП.

• Габаритные размеры: 1300x105x350 мм.
• Вес изделия: 17,30 кг.
• Материал: Высококачественная углеродистая сталь.
• Антикоррозийная защита: Стойкое покрытие битумным лаком БТ-577 (по запросу возможно горячее цинкование).

Состав и спецификация

Конструкция включает в себя сварные узлы из сортового проката и специализированные штыри:
1. Несущие элементы: Уголок 50х50х5 (ГОСТ 8509-86) — обеспечивает устойчивость к ветровым и гололедным нагрузкам.
2. Штыри (4 шт.): Марка Ш-20-2-К-30 (ГОСТ 34-13-931-86) — предназначены для жесткой фиксации изоляторов.

Особенности монтажа и совместимость

Траверса ТМ-5 универсальна и совместима с широким спектром электротехнического оборудования:
* Изоляторы: Подходит для установки штыревых изоляторов типов ШФ20-В, ШФ10-Г, ШС10Д.
* Колпачки: Для фиксации изоляторов на штырях рекомендуются колпачки серий КП-22, К-9, К-7 или К-6.
* Типы вязки: Провод может крепиться как спиральной (ПВС), так и проволочной (ВШ-1) вязкой.
* Крепление к опоре: Осуществляется с помощью хомута серии Х-1.

Важно: Хомут Х-1 не входит в комплект поставки и заказывается отдельно. Вы можете приобрести его на нашем заводе вместе с траверсами.

Преимущества заказа на заводе «ВЕРСОФ»

1. Гарантия производителя: Полное соответствие проектной документации 3.407.1-143.8.5.
2. Индивидуальный подход: Возможно изготовление траверс по индивидуальным чертежам и нестандартным размерам заказчика.
3. Логистический центр в Оренбурге: Удобная и быстрая доставка по Оренбургской области и во все регионы РФ.
4. Контроль качества: Тщательная проверка сварных швов и лакокрасочного покрытия перед отгрузкой.

Варианты обозначения для заказа: траверса ТМ-5, TM5, TМ-5.
