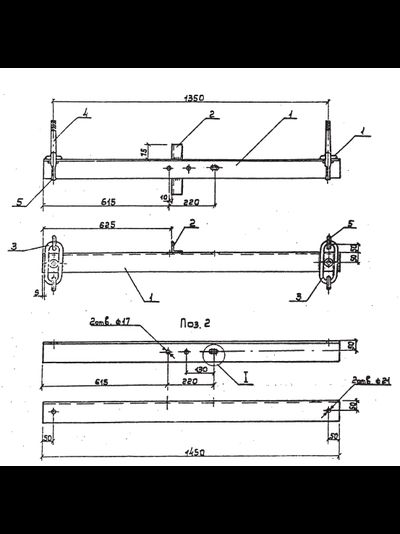

Траверса ТМ-6 (3.407.1-143.8.6) 23,0 кг

Траверса ТМ-6 (3.407.1-143.8.6): Усиленное двойное крепление для анкерных опор ЛЭП 10 кВ

Завод «ВЕРСОФ» производит и поставляет траверсы ТМ-6, разработанные для ответственных узлов высоковольтных линий электропередачи. Данное изделие применяется для выполнения двойного крепления проводов к железобетонным стойкам (тип СВ) при установке анкерных опор.

Использование массивного сортового проката и надежных комплектующих гарантирует устойчивость конструкции к высоким механическим нагрузкам, характерным для анкерных участков трассы. Производство ведется в строгом соответствии с типовым проектом 3.407.1-143.8.6.

Технические характеристики и конструкция

Траверса ТМ-6 — это тяжелая, усиленная металлоконструкция, рассчитанная на длительную эксплуатацию в сложных условиях.

• Габаритные размеры: 1450х150х295 мм.
• Масса изделия: 23,0 кг.
• Основание: Высокопрочный уголок 100х100х8 (ГОСТ 8509-86).
• Оснащение:
  • 4 приваренные петли с серьгами серии СРС7-16 (СРС-7-17) для натяжных подвесок.
  • 2 специальных штыря Ш-20-2-К-30 для штыревых изоляторов.
• Защита от коррозии: Качественное покрытие битумным лаком БТ-577 (стандарт) или горячее цинкование (по требованию заказчика).

Совместимость с оборудованием

Конструкция ТМ-6 универсальна и позволяет использовать современную линейку электротехнической арматуры:
1. Изоляторы: ШФ10-Д, ШФ20-В, ШС10-Г.
2. Колпачки: К-6, К-9, К-7, КП-22.
3. Способы вязки провода: Спиральная (ПВС) или проволочная (ВШ-1).

Монтаж на опору

Для фиксации траверсы на железобетонных стойках используются крепежные хомуты:
* Для стоек СВ105 — хомут серии Х-1.
* Для стоек СВ110 — хомут серии Х-42.

Примечание: Хомуты не входят в базовую комплектацию и поставляются отдельным заказом.

Почему выбирают продукцию завода «ВЕРСОФ»?

1. Надежность материалов. Мы используем только сертифицированный металлопрокат, соответствующий ГОСТ.
2. Качество сварки. Контроль каждого шва гарантирует целостность конструкции при пиковых нагрузках на линии.
3. Индивидуальные решения. Мы готовы изготовить аналоги ТМ-6 по индивидуальным размерам и чертежам заказчика.
4. Логистическое преимущество. Прямые поставки с завода в Оренбурге обеспечивают выгодную цену без посредников и оперативную доставку в любой регион РФ.

Варианты обозначения для заказа: траверса ТМ-6, TМ6, TМ-6.
